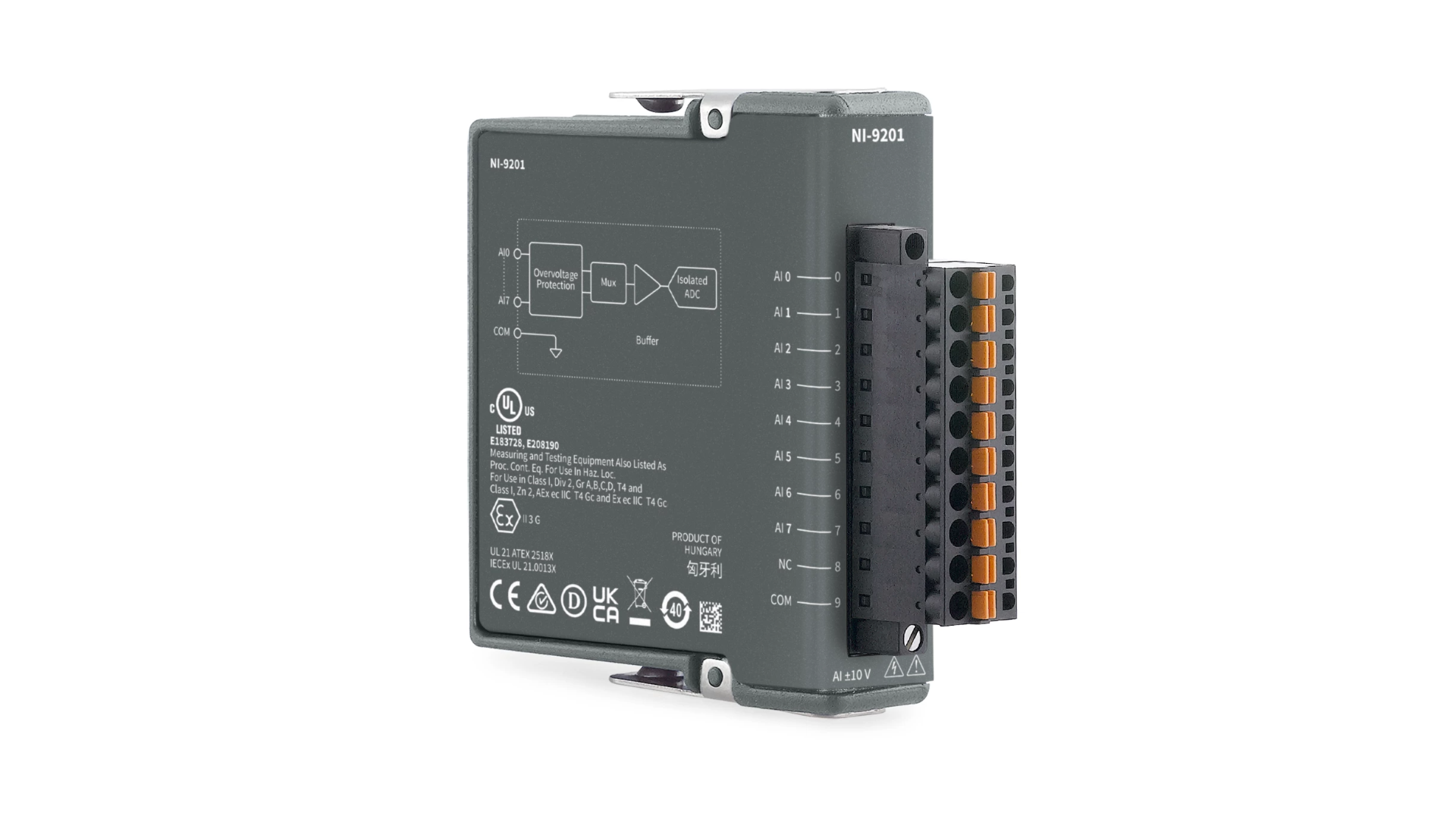

NI-9201

NI-9201: Mô-đun đầu vào điện áp, 8 kênh, 500 kS/s, 12-Bit, ±10 V, dòng C Series

NI-9201 là một mô-đun sở hữu sự kết hợp hiệu quả giữa số lượng kênh và tốc độ kênh, lý tưởng cho một hệ thống đa chức năng với chi phí hợp lý. Mô-đun có tính năng bảo vệ quá áp lên đến 100 V cho những trường hợp kết nối sai tín hiệu hoặc tín hiệu không mong muốn đến các kênh riêng lẻ.

Mã sản phẩm

779013-01
779372-01
783730-01

Chi tiết sản phẩm

Số kênh đầu vào tương tự vi sai tối đa: 0
Có lựa chọn phủ conformal coated: Không
Dải điện áp đầu vào tương tự: -10 V đến 10 V
Có vỏ bọc: Có
Độ phân giải đầu vào tương tự: 12 bit
Tốc độ lấy mẫu tối đa: 500 kS/s
Số kênh đầu vào tương tự đầu đơn tối đa: 8
Lấy mẫu đồng thời: Không
Nền tảng phần cứng được hỗ trợ: Dòng C Series

Đặc điểm

Kiểu kết nối:

Screw-terminal
Spring-terminal
Connector securement

Đặc điểm ngõ vào

Số lượng kênh:	8 kênh ngõ vào tương tự
Độ phân giải ADC:	12 bit
Loại ADC	Thanh ghi nối tiếp xấp xỉ (SAR)
Tốc độ lấy mẫu tối đa:
Kênh đơn	800 kSample/s
Chế độ quét	500 kSample/s
Phạm vi điện áp ngõ vào	±10 V
Điện áp đo, kênh đến cổng COM	Tối thiểu: ±10.3 Thông thường: ±10.53 Tối đa: ±10.8
Bảo vệ quá áp, kênh đến cổng COM	±100 V

Yêu cầu về nguồn điệnNI DAQ

Tiêu thụ điện năng từ khung máy	Chế độ hoạt động: tối đa 1 W Chế độ ngủ: 1 mW
Chế độ tạm ngừng	Tối đa 2.5 mA

Đặc điểm vật lý

Khối lượng

NI 9201 với screw terminal: 165 g (5.8 oz)
NI 9201 với D-SUB: 152 g (5.4 oz)
NI 9201 với DSUB: 142 g (5.0 oz)
