Tải AC tái tạo với chức năng 4 Quadrant

2023.08.10

Ứng dụng

Nếu bạn đang tìm kiếm một tải AC tái tạo với khả năng tiên tiến, thì 9430 của NHR có những lợi thế chính trong thị trường rộng lớn. Tải AC tái tạo của NHR lý tưởng để mô phỏng hầu hết mọi tải tuyến tính hoặc phi tuyến tính phức tạp. 9430 là tải AC 4-quadrant được điều chỉnh dòng điện với ngõ vào/ngõ ra pha có thể lựa chọn và hệ thống đo lường số hóa dạng sóng tích hợp. Hơn 90% điện năng được trả lại cho hệ thống, nhờ đó giúp tiết kiệm năng lượng đáng kể. Các ứng dụng bao gồm thử nghiệm Xe nối lưới (V2G), bộ biến tần hòa lưới và năng lượng mặt trời, UPS, nguồn AC, bộ chỉnh lưu, bộ ngắt mạch và cầu chì.

Hoạt động 4-Quadrant tải AC cung cấp khả năng hai chiều

Tính năng độc đáo nhất của Tải AC tái tạo của NHR (9430) là khả năng hoạt động ở cả 4-quadrant. Tải AC 4-quadrant cho phép mô phỏng "current draw" trước đây yêu cầu sử dụng các thành phần riêng biệt như tụ điện và cuộn cảm. Nhiều giai đoạn chuyển đổi điện hai chiều diễn ra bên trong để tạo ra ngõ dòng điện AC hoặc DC tùy thuộc vào chế độ vận hành của phần cứng. Khả năng hai chiều này mở rộng đáng kể mô phỏng tải so với tải AC 2-quadrant. Tải AC tái tạo (9430) cho phép tạo "reverse current" gây ra bởi tải điện cảm hoặc điện dung (hệ số công suất thấp). Điện năng được gửi trở lại UUT (nguồn) trong một phần của chu kỳ AC (Hình 1). Theo cách này, 9430 sao chép chính xác các dòng điện phản kháng trong thế giới thực.

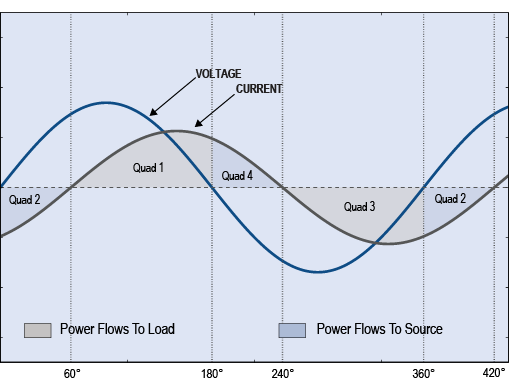

Hình 1 – Dạng sóng tải điện cảm 0,5 PF thể hiện dòng điện hai chiều.

Thiết kế HIVAR cung cấp tải phản kháng mà không làm giảm Công suất thực

Tính năng thiết kế tiên tiến này cho phép kiểm tra công suất đầu vào tải phản kháng cao mà không làm giảm công suất thực (Watt) theo thông lệ thường được yêu cầu với các tải thông thường. Thiết kế HiVAR cung cấp các nguồn thử nghiệm có công suất phản kháng (VAR) lớn bằng 2,6 x công suất thực (Watts). Tất cả các Tải 9430 đều được định mức cho cả về công suất thực và công suất biểu kiến. Chẳng hạn, tải AC 12kW cũng được định mức cho 31,5kVA. Tải AC Tái tạo (9430) này hỗ trợ tải dòng điện trong toàn bộ thời gian bao gồm ở toàn bộ điện áp Line-Neutral cho đến định mức công suất thực của hệ thống, cung cấp phạm vi hoạt động rộng hơn. Để so sánh, tải AC truyền thống là điện trở, không thể cung cấp sự thay đổi hệ số công suất thực và chỉ có thể đưa dòng điện lên đến định mức công suất nhiệt của hệ thống.

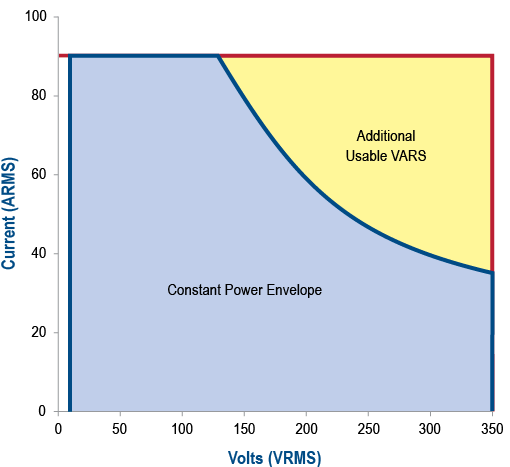

Constant Power Envelope cho 9430-12 hoạt động ở dạng 1-Φ-tải

Tải AC tái tạo với một số chế độ mô phỏng

Để cung cấp thử nghiệm trong phạm vi điều kiện tải rộng nhất, Tải AC tái tạo (9430) sẽ hoạt động ở một số chế độ mô phỏng. Chế độ dòng điện không đổi (CC) cung cấp dòng điện được kéo liên tục, làm cho nó phù hợp với tải tuyến tính, phi tuyến tính và quy định. Chế độ Điện trở không đổi (CR) cho phép tải mô phỏng một điện trở công suất với hệ số công suất thống nhất. Chế độ Nguồn không đổi (CP) mô phỏng một tải chẳng hạn như nguồn điện chuyển mạch. Chế độ Công suất biểu kiến không đổi (CS) được biểu thị bằng VA, là một đại lượng vectơ trong đó có cả công suất thực và công suất phản kháng. Chế độ RL không đổi (CRL) mô phỏng tải điện trở với một thành phần cảm ứng như động cơ.

Dạng sóng định nghĩa bởi người dùng

Tải AC tái tạo (9430) có trình chỉnh sửa đồ họa dễ sử dụng để tạo dạng sóng dựa trên dòng điện, công suất và hệ số đỉnh. Dễ dàng sao chép các biến dạng dạng sóng hoặc các sự kiện tức thời như tăng đột biến, sụt hoặc bất kỳ sự bất thường nào khác có thể được vẽ dưới dạng một chu kỳ. Công cụ dạng sóng thứ hai do người dùng định nghĩa là Macro. Đây là các chuỗi cài đặt được lập trình sẵn trong đó mỗi cài đặt mới có hiệu lực đối với một chu kỳ con, bất kỳ số lượng chu kỳ nào hoặc trong một khoảng thời gian cố định.
