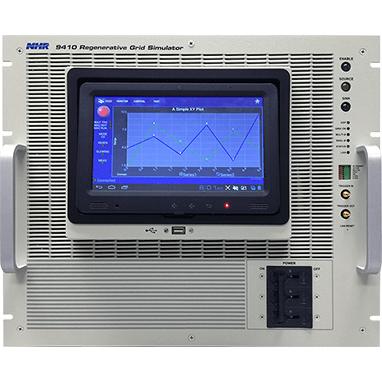

Regenerative Grid Simulator - NHR 9410

Regenerative Grid Simulator - NHR 9410 - Bộ mô phỏng điện lưới điện tái tạo (nguồn AC 4-Quadrant) để thử nghiệm Biến tần nối lưới, thử nghiệm V2G, thử nghiệm Sản phẩm Nguồn AC, v.v.!


Bộ mô phỏng lưới điện tái tạo

Các tính năng chính

  • 8 model từ 12kW đến 96kW
  • Công suất phản kháng 2,6 x Công suất thực
  • Dải điện áp AC ngõ ra - 175, 350VRMS (L-N)
  • Tần số ngõ ra – DC, 30 đến 100Hz (tùy chọn lên đến 880Hz)
  • Dải điện áp DC ngõ ra - 200, 400VDC
  • Các chế độ 1, 2 hoặc 3 pha có thể lập trình
  • Công cụ tạo nhiễu đường dây mạnh mẽ
  • Bộ số hóa dạng sóng có độ phân giải cao với hiển thị phạm vi và phân tích biểu đồ
  • Nguồn điện Sink được trả lại cơ cấu chính
  • Giao diện người dùng trên bảng điều khiển cảm ứng 9"

Ứng dụng của Regenerative Grid Simulator - NHR 9410

Bộ mô phỏng lưới tái tạo của NHR (9410) là nguồn AC/DC hai chiều 4-quadrant trong một khối thống nhất, mô phỏng điện áp tiện ích và tái tạo nguồn điện được cung cấp bởi các bộ biến tần hòa lưới. Hơn 90% điện năng được trả lại cho cơ cấu hệ thống do đó giúp tiết kiệm năng lượng đáng kể. 9410 được sử dụng làm bộ giả lập điện lưới hoặc bộ mô phỏng để thử nghiệm bộ biến tần PV và các sản phẩm nối lưới khác cho việc tuân thủ các tiêu chuẩn IEEE 1547, UL 1741 và các tiêu chuẩn công nghiệp toàn cầu. Một loạt các điều kiện AC có thể được mô phỏng gồm: mất cân bằng pha (trong mối quan hệ điện áp và/hoặc góc pha), sụt áp, thay đổi tần số và chèn sóng hài.

Lợi thế và lợi ích

Lợi thế

  • Kiểm tra máy biến tần và bộ mô phỏng lưới điện - AC 2 chiều
  • Thêm công suất phản kháng trên mỗi kW
  • Đơn giản hóa việc phát triển khung thử nghiệm tự động
    • Phần mềm có thể lựa chọn hoạt động 1, 2 hoặc 3 pha
    • Ngõ vào & ngõ ra kỹ thuật số được cách ly
    • SW watchdog tích hợp & các giới hạn an toàn
  • Công cụ phần mềm giúp rút ngắn thời gian phát triển thử nghiệm
    • Các ông cụ chạy trên nền tảng PC & driver được NI chứng nhận

Lợi ích

  • Tái tạo, trả lại hơn 85% năng lượng cho cơ cấu thiết bị, giúp tiết kiệm điện đáng kể.
  • Trường có thể nâng cấp lên công suất cao hơn
  • Mô phỏng đầy đủ mọi điều kiện tiện ích/lưới
  • Mô phỏng các góc Pha không lý tưởng (A-B & A-C)



Nguồn điện dạng mô-đun và có thể mở rộng

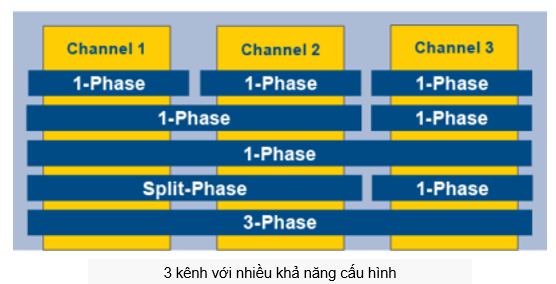

Bộ mô phỏng luới điện tái tạo (9410) linh hoạt ở cả dạng ngõ ra và mức công suất. Ngõ ra có thể là AC hoặc DC và AC có thể là một pha, ba pha hoặc lệch pha. Tần số có thể lập trình trong khoảng từ 30 đến 100 Hz. Công suất có thể mở rộng từ 12 kW đến 96kW. Với nhiều lựa chọn về công suất, cấu hình pha và tần số, bộ mô phỏng lưới điện này mang đến sự linh hoạt để kiểm tra phạm vi rộng nhất của các sản phẩm nối lưới. Hệ thống đo lường đi kèm cũng giúp loại bỏ nhu cầu sử dụng thêm đồng hồ đo công suất, DMM, máy hiện sóng hoặc máy phân tích quang phổ bên ngoài.

Mô phỏng chính xác các nhiễu loạn điện phức tạp

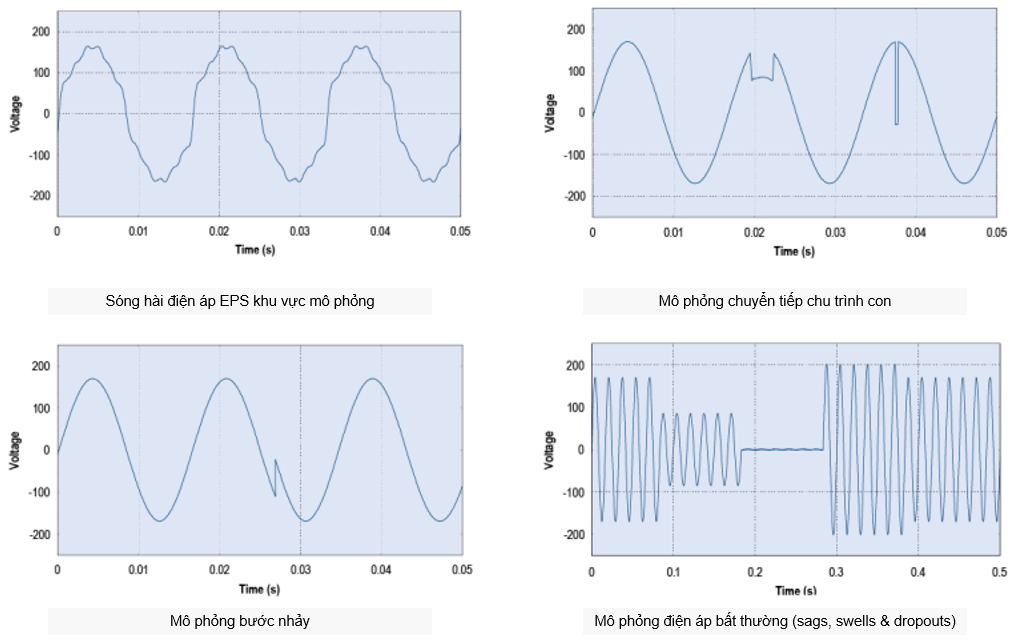

Bộ mô phỏng lưới tái tạo (9410) có thể tái tạo các nhiễu loạn đường dây điện thông qua sự kết hợp của các dạng sóng và Macro do người dùng có thể định nghĩa. Các dạng sóng do người dùng định nghĩa cho phép tạo ra các điện áp không phải hình sin bao gồm các biến dạng không đối xứng, bất thường nhất thời, sóng hài điện áp hoặc bất kỳ sự bất thường nào khác có thể được vẽ dưới dạng một chu kỳ. Bộ mô phỏng lưới điện có thể mô phỏng các chuyển tiếp sub-cycle, nhảy pha và điều kiện đường dây nhiều chu kỳ theo yêu cầu.

Bộ mô phỏng lưới điện dạng mô-đun này được sử dụng để xác minh hiệu suất AC của sản phẩm trong khi Nguồn DC hai chiều 9200/9300 có thể được sử dụng để mô phỏng bất kỳ hệ thống lưu trữ năng lượng nào.

Các ứng dụng kiểm tra của Regenerative Grid Simulator

  • Mô phỏng lưới điện: Các hệ thống lưới điện siêu nhỏ
  • V2G, ESS
  • Bộ sạc tích hợp, Bộ sạc Grid-aware
  • Kiểm tra tiện ích lưới
  • Thử nghiệm Biến tần Grid-Tied/PV
  • Kiểm tra UPS, Bộ phân phối nguồn (PDU)

Lý tưởng cho các tiêu chuẩn kiểm tra quy định: UL 1741SA, IEEE 1547 hoặc các tiêu chuẩn Grid-Tied tương tự trên toàn thế giới.
