Khi lắp đặt bộ nguồn của AMETEK Programmable Power, bạn cần phải xác định được kích thước phù hợp của các loại dây đang sử dụng để kết nối với nguồn điện AC đầu vào và đầu ra AC/DC đến tải. Việc lựa chọn kích thước dây điện phù hợp là rất quan trọng, đảm bảo nguồn điện sẽ hoạt động hiệu quả và tin cậy.

Các bảng số liệu dưới đây sẽ giúp người dùng xác định được các kích thước dây phù hợp cho cả kết nối đầu vào và đầu ra.

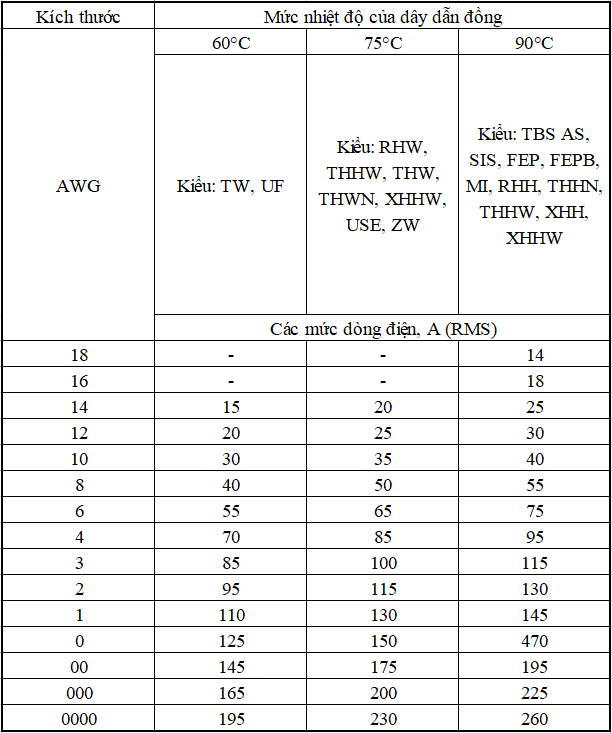

• Bảng 1 là các thông số kích thước dây đo tối thiểu được khuyến nghị cho dây đồng hoạt động ở nhiệt độ môi trường tối đa là 30°C. Dữ liệu trong bảng này được lấy từ National Electrical Code và chỉ mang tính chất tham khảo.
• Các mã cục bộ có thể đưa ra các yêu cầu khác nhau, vì vậy bạn nên đảm bảo việc kiểm tra trước khi thực hiện cài đặt cuối cùng. Để xử lý mức dòng điện cao hơn, dây dẫn có thể được mắc song song; tham khảo National Electrical Code để biết thêm hướng dẫn.



Có hai lý do chính để chọn dây có kích thước phù hợp với tải.

• Đầu tiên là để đảm bảo rằng cáp có thể mang dòng tải tối đa một cách an toàn mà không bị quá nóng, điều này có thể gây ra nguy cơ hỏa hoạn hoặc làm ảnh hưởng đến lớp cách điện.
• Thứ hai là để giảm thiểu sự sụt giảm điện áp IR trên cáp.
• Cả hai hiện tượng này đều có ảnh hưởng trực tiếp đến chất lượng điện năng đến và đi từ nguồn điện và các phụ tải tương ứng.

Nếu nhiệt độ môi trường ở nơi lắp đặt cao hơn 30°C, cần cân nhắc sử dụng dây có khổ lớn hơn so với những thông số có trong Bảng 1. Khả năng tải dòng điện của dây, còn được gọi là cường độ, sẽ bị giảm vì nhiệt độ môi trường xung quanh tăng. Vì vậy, hãy sử dụng các loại cáp ngắn có khổ dây lớn hơn so với bảng 1.

Thêm vào đó, nếu cáp nguồn đi kèm với các loại cáp khác, bạn có thể phải giảm mức độ hơn nữa, vì nhiệt độ hoạt động bên trong bó dây có thể cao hơn nhiệt độ môi trường xung quanh.

Ngoài ra, cần cẩn thận khi sử dụng các mã dây dẫn thương mại đã được công bố. Những mã này được thiết kế dành cho hệ thống dây điện nằm bên trong nhà ở và các tòa nhà, đã được tính đến các yếu tố an toàn, chẳng hạn như tổn thất dây, nhiệt, sự cố cách điện và sự suy giảm theo thời gian, cho phép giảm điện áp 5%. Sự sụt giảm điện áp cao như vậy có thể không thích hợp trong ứng dụng của bạn.

Trong các ứng dụng hiệu suất cao, nơi tải sở hữu dòng điện khởi động hoặc quá độ có cường độ cao, bạn cần đảm bảo việc cân nhắc đến các thông số đỉnh của dòng điện mà cáp phải đáp ứng. Giá trị đỉnh này có thể gấp năm lần giá trị dòng điện RMS. Dây điện được đánh giá dưới yêu cầu sẽ làm tăng thêm tổn thất, rủi ro, làm thay đổi các đặc tính khởi động của ứng dụng và do đó không đạt hiệu suất cần thiết.

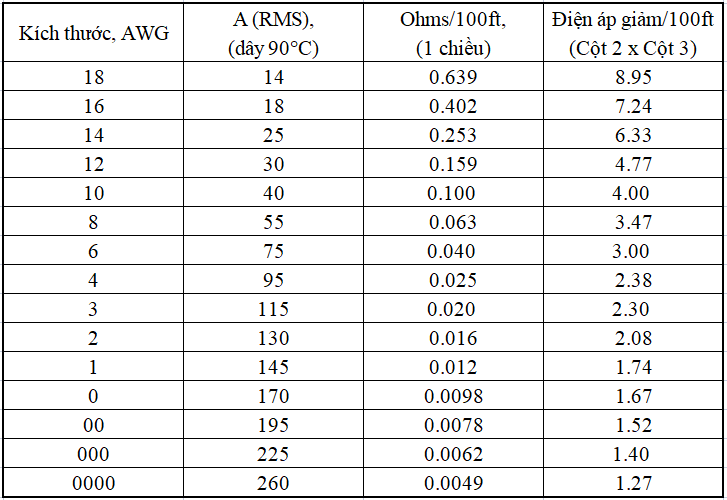

Bảng 2 cho thấy cường độ, điện trở trên mỗi 100 ft và điện áp giảm trên mỗi 100 ft ở dòng điện danh định, nhiệt độ môi trường là 20°C. Dây đồng có hệ số nhiệt độ α = 0,00393Ω / °C tại t1 = 20 °C, điện trở R1, khi để ở nhiệt độ cao t2, thì giá trị điện trở sẽ trở thành R2 = R1 (1 + α (t2 - t1)).



Cáp dành cho đầu ra phải đủ lớn để ngăn ngừa sự sụt áp trên đường dây (tổng điện áp giảm trên cả hai dây đầu ra) giữa nguồn điện và tải, nếu sụt áp quá lớn thì dây cảm biến sẽ vượt quá khả năng cảm ứng. Tính toán điện áp sụt giảm theo công thức sau:

• Điện áp sụt giảm = 2 × khoảng cách bằng ft × trở kháng cáp trên mỗi foot × dòng điện.
