Một tính năng khiến các nguồn AC Series của California Instruments ™ Asterion® trở thành lựa chọn lý tưởng cho các ứng dụng kiểm tra phức tạp là khả năng quản lý các dạng sóng. Ngoài việc cung cấp ba dạng sóng tiêu chuẩn - sóng hình sin, sóng vuông và sóng hình sin bị xén - Dòng Asterion AC có bộ tạo dạng sóng tùy ý cho phép bạn tạo tối đa 200 dạng sóng tùy chỉnh khác nhau và tải vào bộ nhớ của thiết bị.
Hỗ trợ các dạng sóng tiêu chuẩn
Nguồn Asterion AC Series cung cấp các dạng sóng tiêu chuẩn được lưu trữ trong thiết bị và có thể truy cập từ menu hiển thị:
Sóng Sine: Sóng sine đơn giản là một dạng sóng AC rất phổ biến trong các ứng dụng kiểm tra. Do đó, sóng sin là dạng sóng mặc định khi bạn bật nguồn của thiết bị.
Sóng vuông: Sóng vuông cung cấp thời gian tăng và giảm nhanh, với hàm lượng hài cao. Tuy nhiên, cần lưu ý rằng nội lượng tần số của sóng vuông tiêu chuẩn bị giới hạn bởi băng thông của bộ khuếch đại công suất. Bộ khuếch đại làm giảm các sóng hài tần số cao hơn và khi tần số cơ bản được tăng lên, sự đóng góp tương đối của các sóng hài cao hơn sẽ giảm.

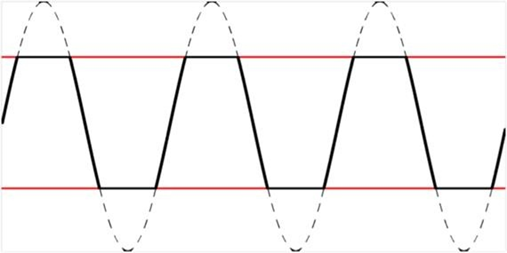

Sóng Sine bị xén: Một ứng dụng cho sóng hình sin bị xém là để kiểm tra xem một DUT sẽ phản ứng như thế nào với các tín hiệu đầu vào bị méo. Bạn có thể lập trình phần trăm mức độ méo hài bằng cách sử dụng bộ Clip % Thd trên menu Waveforms của màn hình Output Program.
Thay đổi các dạng sóng
Khi các dạng sóng ngõ ra được chọn thông qua menu hiển thị, dạng sóng sẽ thay đổi ngay lập tức và bất đồng bộ ở đầu ra và không bị gián đoạn trong điện áp ngõ ra.
Tuy nhiên, việc thay đổi mức độ méo của sóng hình sin đã xén sẽ dẫn đến điện áp đầu ra giảm xuống 0 trong vài mili giây vì Asterion phải tính toán các điểm dữ liệu của sóng hình sin mới và tải lại thanh ghi dạng sóng với dữ liệu mới được yêu cầu.
Bạn có thể sử dụng sóng hình sin được xén để mô phỏng tín hiệu ngõ vào bị méo.
Nếu ứng dụng của bạn đòi hỏi cấp một điện áp ngõ ra liên tục cho thiết bị DUT khi chuyển đổi giữa các dạng sóng khác nhau, bạn có thể sử dụng lệnh SCPI hoặc ứng dụng Virtual Panels ™ thông qua giao tiếp kỹ thuật số từ xa để tạo và tải trước các dạng sóng mong muốn vào bộ nhớ của thiết bị, sau đó sử dụng. Vì các dạng sóng mong muốn (ví dụ: sóng hình sin được xén với một mức xén cụ thể) đã được tính toán trước vàđược lưu lại, việc chuyển đổi giữa chúng sẽ tạo ra điện áp ngõ ra liên tục và không bị gián đoạn trong quá trình chuyển đổi dạng sóng.
Tạo dạng sóng tùy chỉnh
Dòng AC Asterion mang đến khả năng dạng sóng tùy chỉnh mạnh mẽ. Bạn có thể tạo tối đa 200 dạng sóng và sắp xếp chúng thành bốn nhóm, mỗi nhóm 50 dạng sóng. Trong bốn nhóm này, chỉ một nhóm có thể hoạt động tại một thời điểm.
Thông qua menu hiển thị của bảng điều khiển ở mặt trước, chỉ có thể truy cập nhóm dạng sóng hiển thị khi bật nguồn. Nhóm dạng sóng đó ban đầu phải được tải vào bộ nhớ thông qua giao tiếp kỹ thuật số từ xa bằng cách sử dụng các lệnh SCPI hoặc chương trình Virtual Panels ™. Sau đó có thể chọn các dạng sóng có sẵn bằng menu Waveforms từ màn hình Output Program. Bạn không thể tạo hoặc xóa các dạng sóng tùy chỉnh qua bảng điều khiển ở mặt trước của thiết bị. Thay vào đó, bạn phải thực hiện việc này thông qua giao tiếp kỹ thuật số bằng các lệnh SCPI hoặc chương trình Virtual Panels ™.
Virtual Panels ™ là một chương trình giao diện người dùng đồ họa dựa trên Windows cho phép bạn dễ dàng tạo và tải xuống các dạng sóng tùy chỉnh. Với Virtual Panels ™, bạn có thể tạo dạng sóng bằng cách chỉ định biên độ sóng hài và góc pha đối với tần số cơ bản hoặc có thể sử dụng chế độ nhập dữ liệu dạng sóng tùy ý cho phép bạn chỉ định các điểm dữ liệu riêng lẻ. Ngoài ra, Virtual Panels ™ cung cấp 50 dạng sóng đã được tính toán trước, sẵn sàng để sử dụng với nhiều đặc tính khác nhau, chẳng hạn như sóng hài, xung nhọn và gợn sóng.
