Khi một trong những sản phẩm tiêu chuẩn của AMETEK Programmable Power không thể đáp ứng hoàn toàn các yêu cầu của bạn, AMETEK Programmable Power có thể thiết kế một hệ thống cung cấp điện tùy chỉnh. Các giải pháp, từ tích hợp OEM cho các ngành công nghiệp y tế và chất bán dẫn cho đến các hệ thống điện tử hàng không mô-đun ATE con, cho đến các mô phỏng mảng năng lượng mặt trời chìa khóa trao tay cho các vệ tinh...

AMETEK Programmable Power cũng có thể sửa đổi các bộ nguồn tiêu chuẩn để đáp ứng các yêu cầu ứng dụng của bạn.

Một ví dụ về những gì AMETEK có thể làm là Hệ thống Kiểm tra Hấp thụ Năng lượng mà chúng tôi đã xây dựng gần đây. Hệ thống có thể cung cấp điện áp lên tới 400 VDC và dòng điện lên tới ±150 A. Phần cứng hệ thống bao gồm:

• Hệ thống phân phối AC và khóa liên động
• Nguồn điện một chiều
• Khung máy tải hấp thụ
• Khung điều khiển hấp thụ năng lượng

Điều khiển và phân phối AC

Hệ thống tủ rack điện bao gồm một hệ thống phân phối AC. Với định mức công suất ngõ ra DC là 60kW ở 480VDC và 150A, dòng điện ngõ vào AC cho giá đỡ là 120A mỗi pha với kết nối 400VAC, 3 pha, 4 dây. Nguồn điện AC đến các giá đỡ được thông qua hai đầu nối kiểu chân và ống bọc ngoài, và được định tuyến thông qua các bộ ngắt mạch và các công tắc tơ khóa liên động ngắt kết nối nguồn điện.

Khóa liên động AC hoạt động bằng cách cấp điện cho các rờ-le được vận hành bằng cách đóng công tắc BẬT/TẮT nằm trên bảng điều khiển ở phía trước hoặc bằng cách đóng công tắc phụ có sẵn thông qua đầu nối bảng I/O phía sau. Bảng BẬT/TẮT chứa hai công tắc nút bấm, một nút bấm BẬT và một nút vặn để khóa TẮT. Một khóa liên động cửa và kết nối mặt đất đơn điểm cũng được cung cấp.

Các nguồn điện DC

Hệ thống sử dụng các bộ nguồn điện SGI và SGA của Sorensen, cả hai đều có thể cung cấp 0-400 VDC ở 75 A. SGI là nguồn Master và có thể được vận hành từ xa thông qua GPIB hoặc bằng các điều khiển ở mặt trước trong chế độ cục bộ.

SGA được sử dụng như một thiết bị Slave, hoạt động như một nguồn dòng được điều khiển bằng điện áp. Sự kết hợp này có thể cung cấp tới 400V ở 150A cho công suất ngõ ra 60kW. Bằng cách vận hành ở cấu hình Master/Slave, nguồn cung cấp hoạt động như một thiết bị có thể được điều khiển từ thiết bị Master thông qua điều khiển cục bộ hoặc vận hành IEEE-488.

Ngõ ra DC thông qua đầu nối loại MS và có độ khuếch đại phù hợp trên bảng điều khiển ở phía sau.

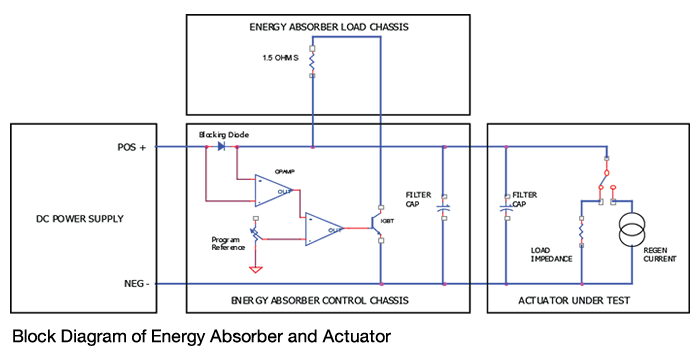

Khung máy tải hấp thụ năng lượng

Khung máy tải hấp thụ năng lượng chứa phần tử tải điện trở tái tạo, bao gồm nhiều điện trở công suất cao được kết nối nối tiếp/song song. Bộ hấp thụ năng lượng có thể tiêu tán 30 kW liên tục và 60 kW đỉnh.

Khung máy điều khiển hấp thụ năng lượng

Khung điều khiển hấp thụ năng lượng có mạch ghim áp ở cuộn sơ cấp và thứ cấp bao gồm IGBT và SCR. Ngoài ra, nó còn chứa bộ điều khiển GPIB và mạch đo lường cũng như các bộ điều khiển cung cấp tín hiệu điều khiển cho các bộ phận nguồn.

Giao tiếp

Giao tiếp GPIB cho phép người dùng điều khiển từ xa các ngõ ra nguồn điện và đọc các phép đo điện áp cùng dòng điện bằng các lệnh SCPI tiêu chuẩn. Khung hấp thụ năng lượng bao gồm một giao tiếp GPIB cho việc lập trình các giới hạn, đóng công tắc tơ đầu vào, đóng rơle ngắt điện và đo điện áp cùng dòng điện. Kết nối GPIB được cung cấp ở phía sau cho cả hai giao diện.
