Một trong những tính năng thú vị của dòng bộ nguồn SGX của AMETEK Programmable Power là hỗ trợ giao tiếp LXI Class C Ethernet. Điều này cho phép bạn kết nối thiết bị SGX với mạng và điều khiển từ xa từ bất kỳ máy tính nào trong mạng.
Tiêu chuẩn LXI quy định rằng mọi thiết bị LXI Class C phải:
Có giao tiếp Ethernet tiêu chuẩn
Cung cấp giao diện web có thể xem được từ trình duyệt web tiêu chuẩn
Cung cấp IVI driver.
Để giao tiếp với nguồn điện SGX thông qua Web server tích hợp, bạn cần mở trình duyệt Web và nhập địa chỉ IP của thiết bị vào “Address”. Sau đó, nhấn vào phím ENTER để khởi chạy giao diện trang Web Ethernet của bộ nguồn.

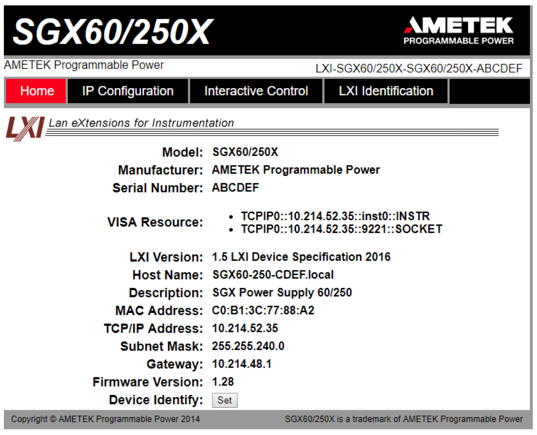

Bố cục của trang web bao gồm biểu ngữ hiển thị kiểu máy, nhà sản xuất và tên của thiết bị. Như thể hiện trong ví dụ bên dưới, số kiểu máy là SGX 60 / 250X, nhà sản xuất là AMETEK Programmable Power và tên thiết bị là LXI-SGX60 / 250X-SGX60 / 250X-ABCDEF.
Bên dưới biểu ngữ là bốn tab, mỗi tab được liên kết với trang tương ứng. Bạn có thể truy cập trang HOME (mặc định), trang InteractiveControl và trang LXI Identification mà không cần đăng nhập, nhưng bạn phải nhập ID người dùng và mật khẩu để truy cập trang IP Configuration. Trang chủ (được hiển thị ở trên) là một trang chỉ cung cấp thông tin. Nó hiển thị tất cả các thông tin hiện tại về nguồn cấp.

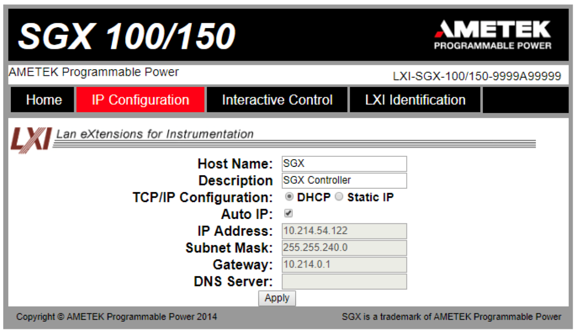

Trang IP Configuration được bảo vệ bằng mật khẩu để ngăn chặn các thay đổi trái phép đối với hoạt động cấu hình từ xa. Bạn chỉ cần điền đầy đủ thông tin cho các tham số mà bạn muốn thay đổi, tất cả các thông tin đã nhập và lưu trước đó vẫn được giữ nguyên theo mặc định.
Thông tin trên trang này bao gồm:
Host Name: Tên máy chủ mặc định là SGX. Bạn có thể thay đổi tên này miễn là nó là duy nhất. Tên máy chủ được giới hạn trong 15 ký tự để tuân thủ LXI.
TCP/IP Configuration: Bộ nguồn có thể hoạt động ở cấu hình DHCP hoặc IP tĩnh.
Static IP Configuration: Nhấp vào ô đánh dấu IP tĩnh để định cấu hình thủ công cho một số hoặc tất cả các thông số Ethernet / LAN sau: địa chỉ IP, Subnet Mask và Gateway.
DHCP Configuration: Nhấp vào ô đánh dấu bên cạnh DHCP, để nhận địa chỉ động từ máy chủ DHCP.
Auto IP: Nếu được bật, khi không có máy chủ DHCP, bộ nguồn sẽ tự gán địa chỉ IP trong phạm vi từ 169.254.0.1 đến 169.254.255.254 với Subnet Mask là 255.255.0.0. Nhấp vào ô đánh dấu bên cạnh Auto IP để kiểm tra (bật IP Tự động); nhấp lại để bỏ chọn (tắt Auto IP).

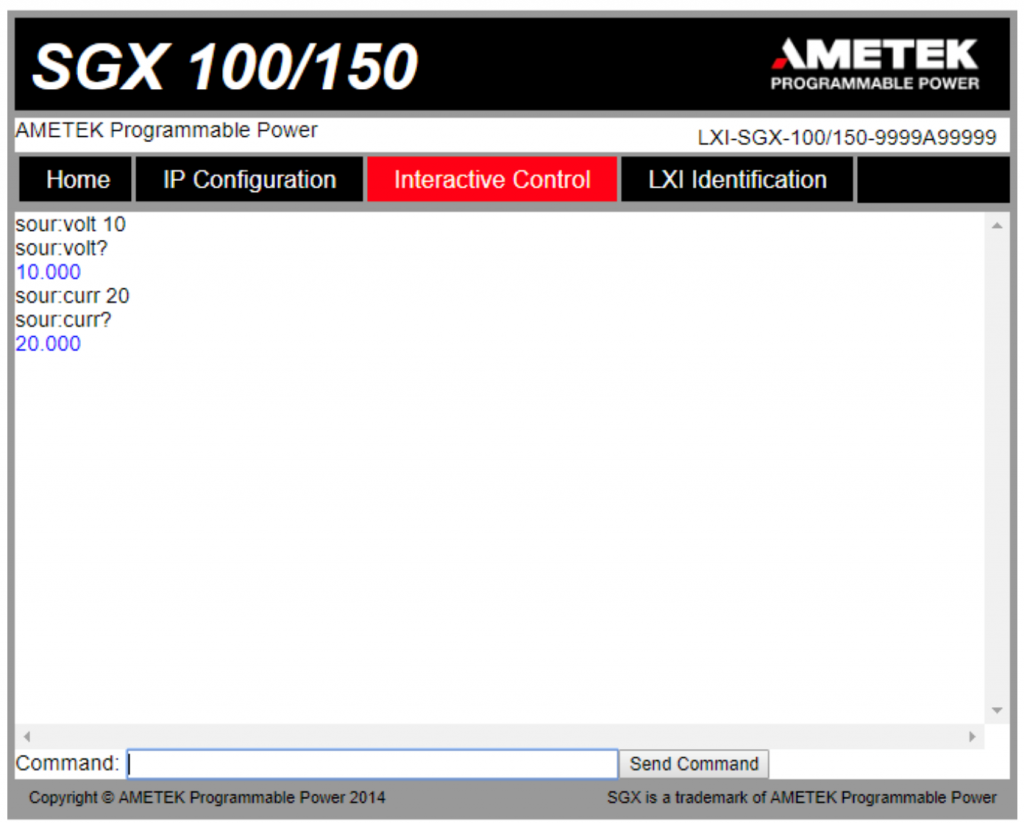

Trang Interactive Control (hiển thị bên dưới) cho phép nhập các lệnh SCPI được định dạng đúng để kiểm soát nguồn cung cấp SGX. Tham khảo hướng dẫn lập trình cho các lệnh đó. Một số lệnh và phản hồi có thể được nhìn thấy trên trang web, như được hiển thị bên dưới.
Giao tiếp LAN chỉ là một trong một số giao diện điều khiển từ xa cho dòng SGX. Các giao tiếp RS-232 và GPIB cũng có sẵn.
