NoiseKen LSS-F03

NoiseKen LSS-F03: Dùng để thử nghiệm chặt chẽ hơn với điện áp tối đa 15 kV

Thiết bị thử nghiệm EMC mô phỏng và tạo ra nhiễu sét năng lượng cao gây ra lên các đường dây phân phối điện hoặc đường dây thông tin liên lạc do dao động điện thế đất khi sét đánh, từ đó có thể đánh giá được khả năng chống chịu của thiết bị cần kiểm tra.

Tùy chọn

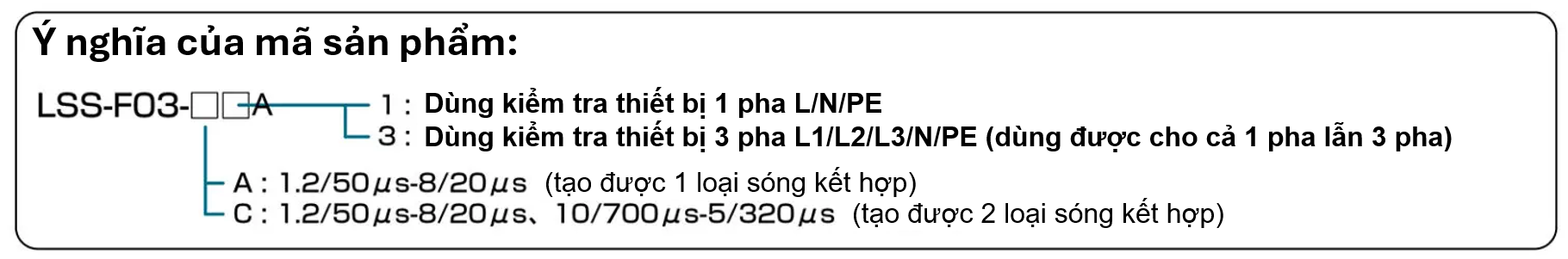

Ý nghĩa mã sản phẩm của LSS-F03

LSS-F03A1A: Tiêu chuẩn IEC 61000-4-5 | Dạng sóng kết hợp 1,2/50μs-8/20μs | 1 pha 0,5kV～15kV | AC240V/20A, DC125V/20A
LSS-F03A3A: Tiêu chuẩn IEC 61000-4-5 | Dạng sóng kết hợp 1,2/50μs-8/20μs | 3 pha 0,5kV～15kV | AC500V/50A; DC125V/50A
LSS-F03C1A: Tiêu chuẩn IEC 61000-4-5 | Dạng sóng kết hợp 1,2/50μs-8/20μs | Dạng sóng kết hợp 10/700μs - 5/320μs (dùng cho TELECOM) | 1 pha 0,5kV～15kV AC240V/20A, DC125V/20A
LSS-F03C3A: Tiêu chuẩn IEC 61000-4-5 | Dạng sóng kết hợp 1,2/50μs-8/20μs | Dạng sóng kết hợp 10/700μs - 5/320μs (dùng cho TELECOM) | 3 pha 0,5kV～15kV AC500V/50A; DC125V/50A
LSS-F03A1A-G1000-1: Tiêu chuẩn IEC 61000-4-5 + IEC 61000-4-12 (Ring wave) | Dạng sóng kết hợp 1,2/50μs-8/20μs – 15kV | 0,5μs -100kHz Ring wave – 12kV | 1 pha AC240V/20A, DC125V/20A

Các tính năng của NoiseKen LSS-F03

Thiết bị mô phỏng nhiễu sét tuân thủ các yêu cầu của IEC61000-4-5 Edition 3
Điện áp ngõ ra tối đa 15 kV (ghép nối tối đa 15 kV với AC/DC CDN và 6 kV với CDN viễn thông). Điều này cho phép tiến hành kiểm tra độ tin cậy cao hơn, bao gồm cả kiểm tra phá hủy
Màn hình LCD kích thước lớn tăng cường khả năng hiển thị và khả năng vận hành
Dễ dàng vận hành các thử nghiệm tuần tự với việc áp dụng điều khiển MPU. Ngõ ra (Surge output) / Chuyển đổi dạng sóng (Waveform switching) / Chuyển đổi phân cực (Polarity switching) / Trình tự (Sequence) có thể được tự động hóa tuần tự
Có thể lựa chọn chế độ MANUAL hoặc PROGRAM. Các chế độ MANUAL được sử dụng để kiểm tra theo Tiêu chuẩn hoặc thực hiện kiểm tra theo điều kiện duy nhất, và chế độ PROGRAM có thể thực hiện các kiểm tra có điều kiện khác nhau một cách tuần tự qua đó người dùng có thể thực hiện dễ dàng các kiểm tra theo mục đích.
An toàn tuyệt vời với thiết bị bằng khóa liên động (interlock).
Thiết bị tiêu chuẩn của terminal dành cho kiểm tra dạng sóng: Cho phép kiểm tra dạng sóng khi kết nối với máy hiện sóng bằng cáp BNC.
Máy biến áp cách ly (tùy chọn).

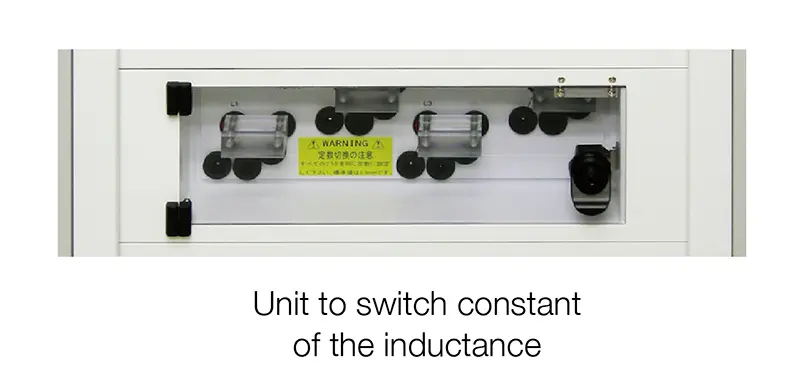

Để tránh cộng hưởng với nguồn điện, có thể thay đổi hằng số của mạng tách rời (decoupling network) (1,5; 1,3; 1,0; 0,8 mH) (sản xuất theo yêu cầu). Khi một số sản phẩm như bộ điều hòa nguồn cho các ứng dụng quang điện được kết nối với thiết bị mô phỏng nhiễu sét, hiện tượng cộng hưởng có thể xảy ra và các sản phẩm có thể không hoạt động tốt. Trong dòng LSS-F03 (có tùy chỉnh), có thể thay đổi hằng số của cảm kháng để tránh vấn đề như vậy.

Lightning Surge Simulator LSS-F03 series

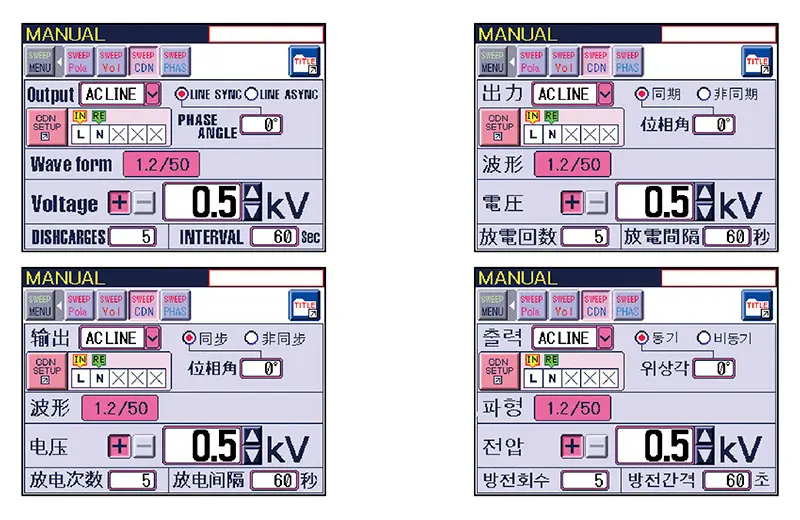

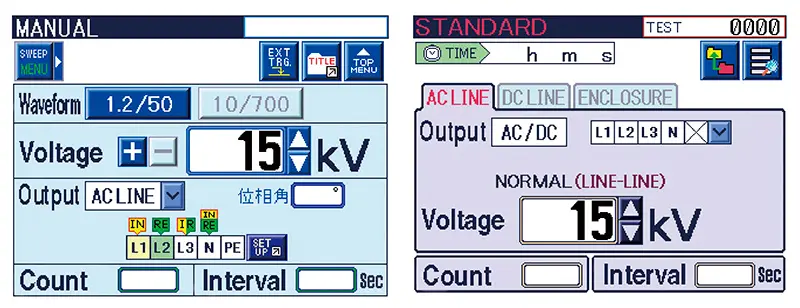

"Bảng điều khiển cảm ứng" được sử dụng để cài đặt kiểm tra dễ dàng

Sử dụng bảng điều khiển cảm ứng LCD để đạt được khả năng hiển thị cao và thực hiện thao tác thân thiện với người dùng với các biểu tượng phong phú.

Ngoài ra, việc vận hành dễ dàng không chỉ được thực hiện đối với thử nghiệm theo Tiêu chuẩn IEC mà còn đối với các thử nghiệm tuần tự với chức năng quét tham số.

Điện áp ngõ ra 15kV, dòng điện 7.500A cho phép kiểm tra khả năng chống phá hủy EUT

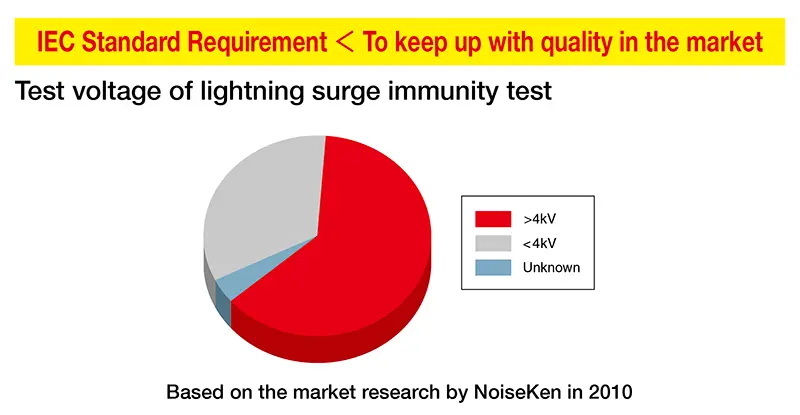

Khoảng 60% người dùng đang tiến hành thử nghiệm với điện áp cao hơn điện áp quy định theo tiêu chuẩn IEC.

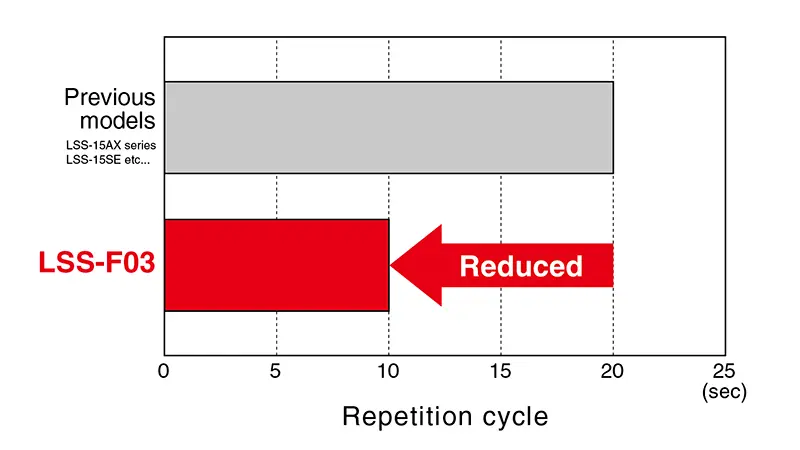

"Giảm 50% khoảng thời gian ngõ ra" có thể giảm đáng kể thời gian thử nghiệm.

Thực hiện trong khoảng 1/2 thời gian so với các model trước đây của NoiseKen, góp phần giảm thời gian kiểm tra.
(*trong trường hợp thử nghiệm ngõ ra nhỏ hơn 6 kV)

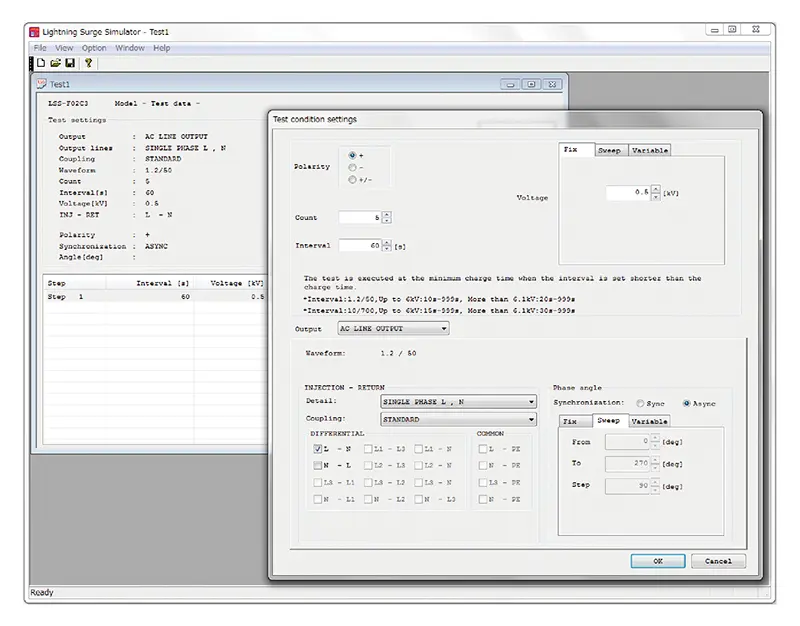

Điều khiển từ PC với phần mềm tùy chọn

Phần mềm chuyên dụng cho phép điều khiển từ PC chạy hệ điều hành Windows. Cho phép xuất báo cáo kết quả kiểm tra dưới dạng bản ghi dữ liệu.
*Phần mềm có sẵn để tải xuống từ trang web của NoiseKen.

Hỗ trợ nhiều ngôn ngữ

Hỗ trợ tiếng Anh, tiếng Nhật, tiếng Trung và tiếng Hàn.

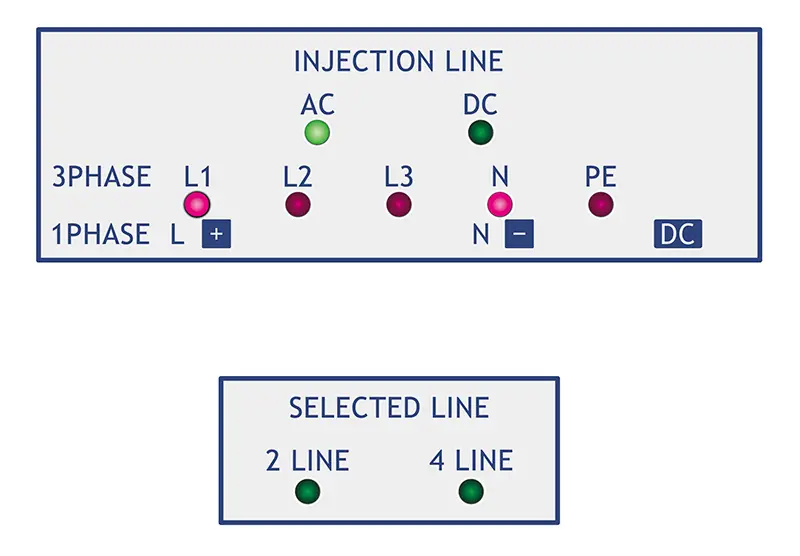

Được trang bị "chỉ báo" liên kết với cài đặt thử nghiệm

Các chỉ báo trực quan hóa kết nối cáp trong trang bị thử nghiệm.

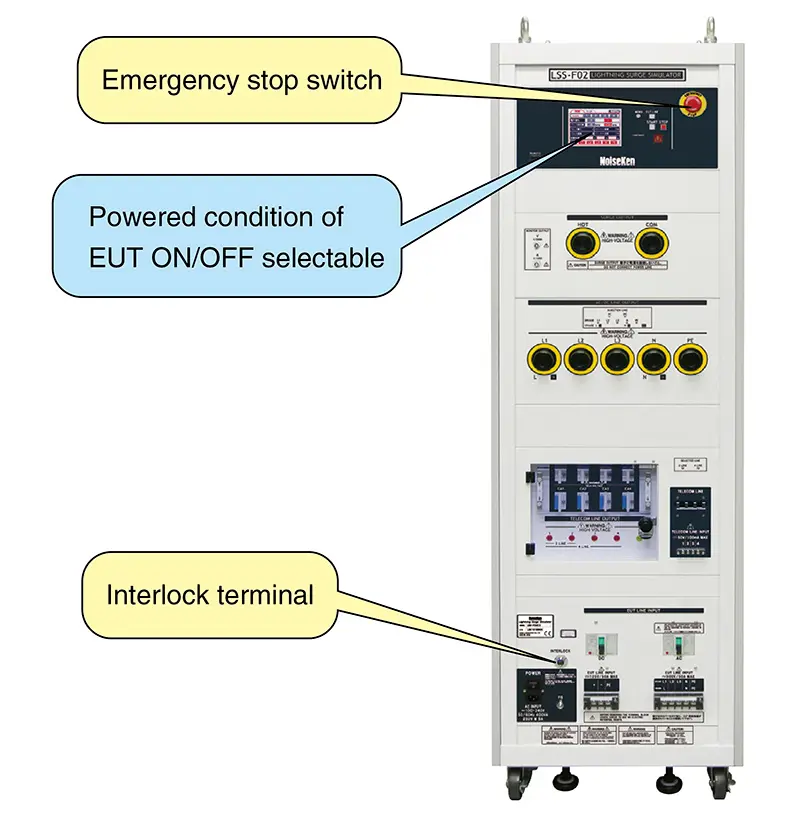

"Emergency stop" & "Interlock terminal" đảm bảo an toàn cho người vận hành kiểm tra

Chức năng dừng khẩn cấp đảm bảo an toàn cho người vận hành thử nghiệm được trang bị cả trong thân máy chính và phần mềm. Ngoài ra, chức năng cài đặt khóa liên động (interlock) và giới hạn điện áp đầu ra cũng được trang bị.
Có thể chọn lựa chọn hàng rào an toàn bảo vệ và hộp an toàn bảo vệ để thử nghiệm an toàn hơn nữa.

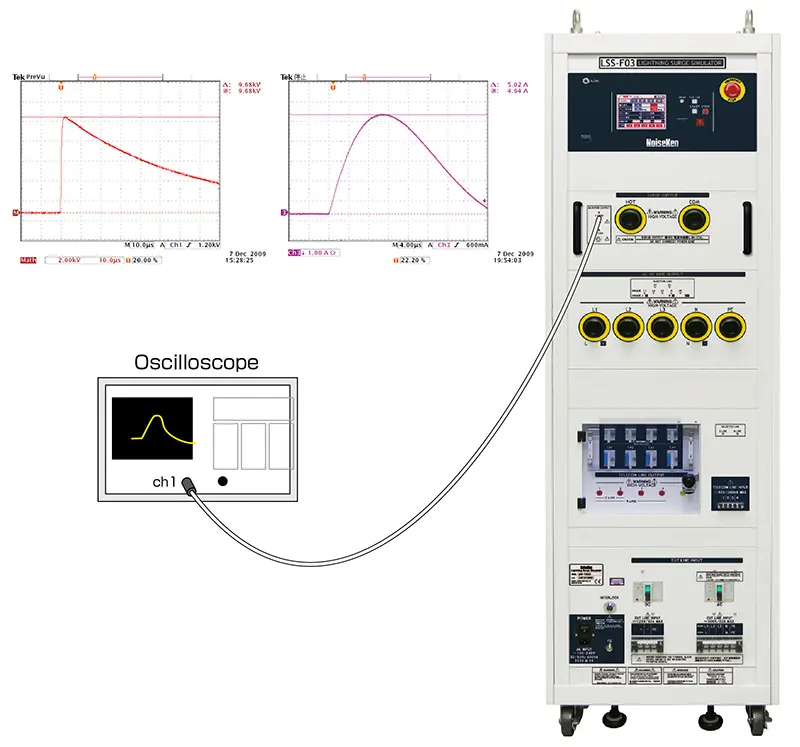

"Output waveform monitor terminal" giúp dễ dàng kiểm tra dạng sóng trước khi kiểm tra thực tế

Terminal giám sát được sử dụng để cho phép kiểm tra dạng sóng đơn giản trước khi thực hiện kiểm tra thực tế.

*Terminal giám sát chỉ dùng để kiểm tra đơn giản. Để đo chính xác thì cần có thiết bị chuyên dụng.
