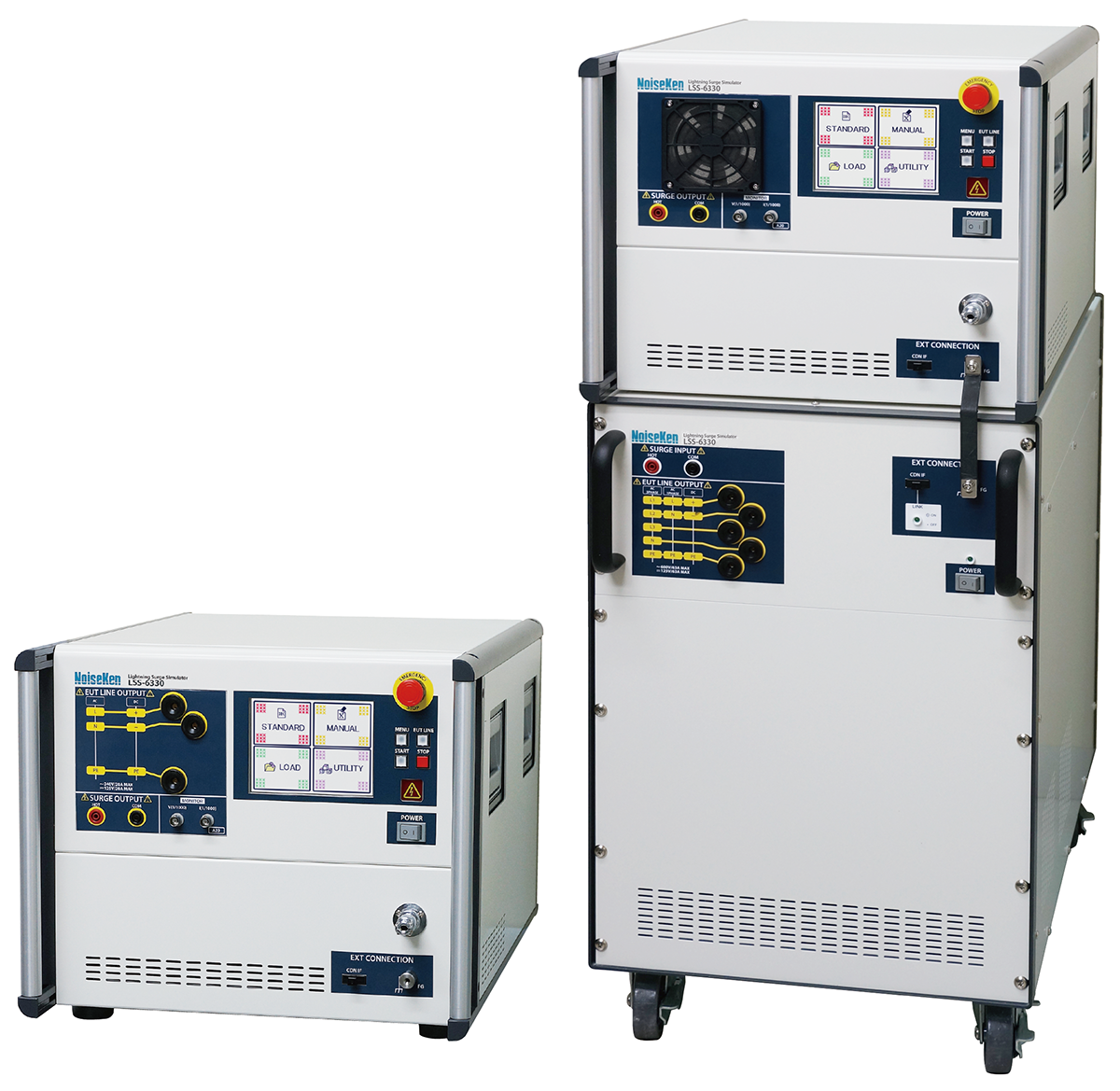

Lightning Surge Simulator LSS-6330 series

Bộ mô phỏng Lightning Surge Simulator LSS-6330 series này dành cho việc đánh giá khả năng chống lại của các thiết bị điện tử mô phỏng lại hiện tượng "nhiễu do sét gây ra năng lượng cao" xuất hiện trong các đường dây phân phối và đường dây liên lạc, nguyên nhân từ dao động điện thế mặt đất do sét đánh gây ra.

Các tính năng

Đáp ứng các tiêu chuẩn: IEC 61000-4-5 Ed.3, IEC61000-4-12 Ed.3 (RINGWAVE 100kHz) và ANSI IEEE62-45 (2002)*
Được trang bị chức năng "pre-check" để kiểm tra trước khi khởi động mô phỏng đơn giản (không hiệu chuẩn)
Được trang bị các terminal giám sát dạng sóng ngõ ra: dạng sóng áp dụng cho EUT trong quá trình thử nghiệm có thể được quan sát trên máy hiện sóng.
Được trang bị 2 chế độ kiểm tra. Chế độ Standard Test với các điều kiện kiểm tra tiêu chuẩn đặt trước theo tiêu chuẩn IEC 61000-4-5 và chế độ Manual Test cho phép cài đặt các điều kiện kiểm tra tùy ý để dễ dàng cài đặt tùy theo ứng dụng.
Phần mềm điều khiển từ xa PC tùy chọn có sẵn để hỗ trợ kiểm tra sét lan truyền trong thời gian dài.
Sử dụng điều khiển MPU giúp đơn giản hóa việc kiểm tra liên tục: ngõ ra đột biến, chuyển đổi dạng sóng, chuyển đổi cực, v.v. có thể được thực hiện tự động.

＊Đối với ghép nối Ring Wave, chỉ có thể áp dụng đồng thời đối với loại thử nghiệm Basic với PE là COM đột biến.

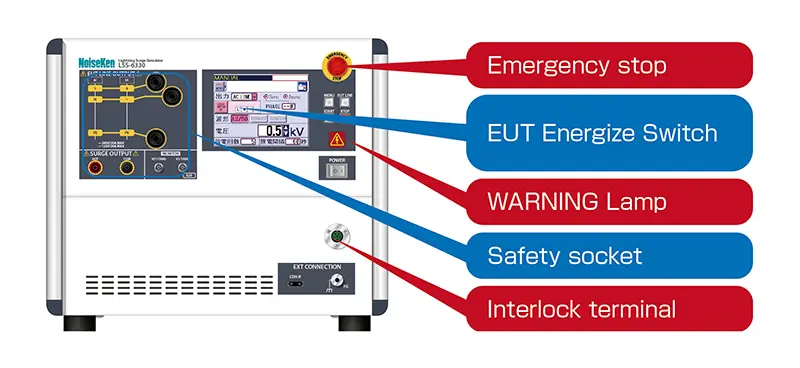

Nút dừng khẩn cấp và đường khóa liên động đảm bảo an toàn

Được trang bị các chức năng an toàn vận hành trong cả phần cứng và phần mềm. Ổ cắm kết nối an toàn cũng như công tắc dừng khẩn cấp và đường khóa liên động để độ đảm bảo an toàn vận hành cao, liên quan đến kết nối EUT. Việc sử dụng “hàng rào an toàn” và “hộp bảo vệ EUT” tùy chọn cho phép đảm bảo an toàn hơn nữa.

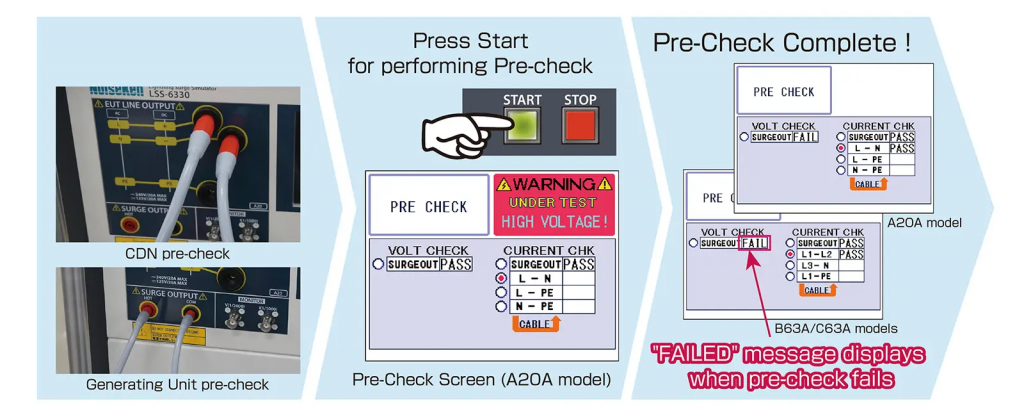

Kiểm tra trước khi bắt đầu đơn giản với chức năng pre-check được trang bị

Trước đây, cần phải kiểm tra trước khi bắt đầu bằng cách sử dụng hai đầu dò điện áp cao và máy hiện sóng có khả năng đo vi sai để xác minh dạng sóng đầu ra. Giờ đây, với LSS-6330, bạn có thể kiểm tra trước sự hiện diện của đầu ra chỉ bằng cách kết nối cáp chuyên dụng với phần thân chính của bộ mô phỏng.

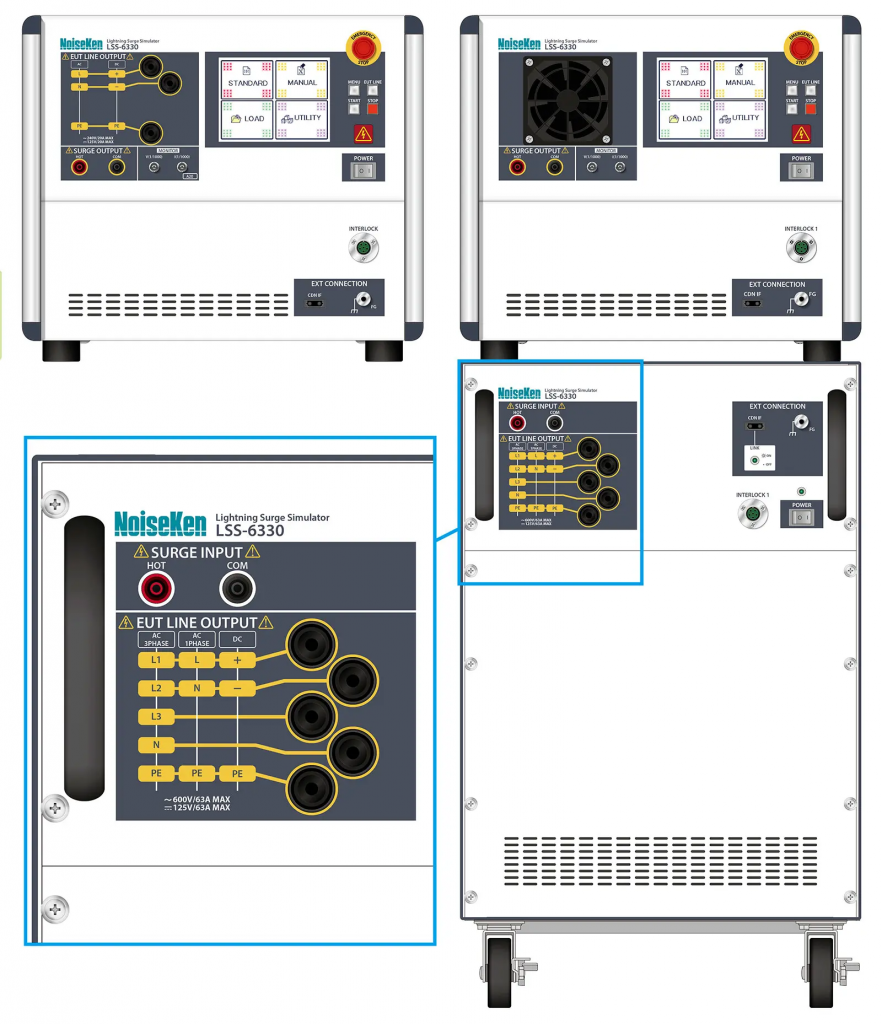

Bảng kết nối trực quan

Giai đoạn áp dụng được hiển thị trên bảng ở mặt trước.

Được trang bị bảng điều khiển ở mặt trước kết nối trực quan giúp ngăn chặn việc kết nối sai cáp nguồn trong quá trình thử nghiệm.

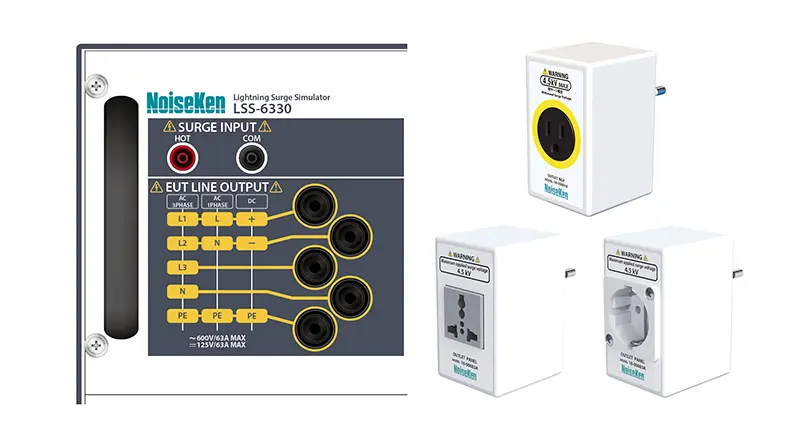

Hộp ổ cắm tùy chọn cũng có sẵn để kết nối dễ dàng hơn.

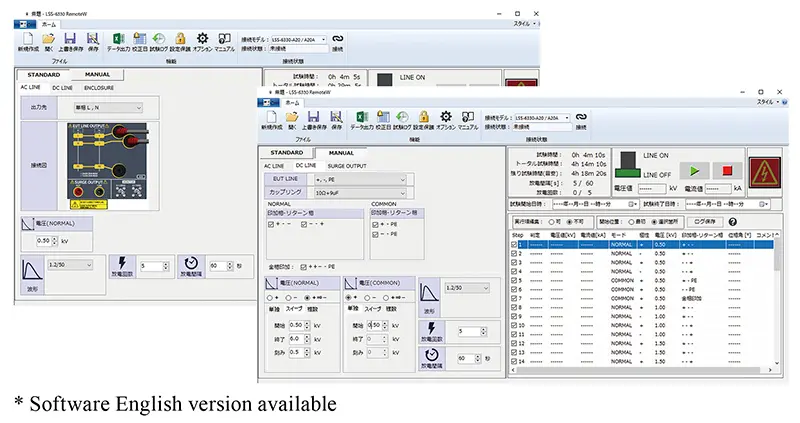

Có sẵn phần mềm PC (tùy chọn) dành cho điều khiển kiểm tra từ xa (14-00053B)

Cho phép thiết lập điều kiện kiểm tra, lưu kết quả kiểm tra và lịch sử kiểm tra, xuất báo cáo kiểm tra, v.v.

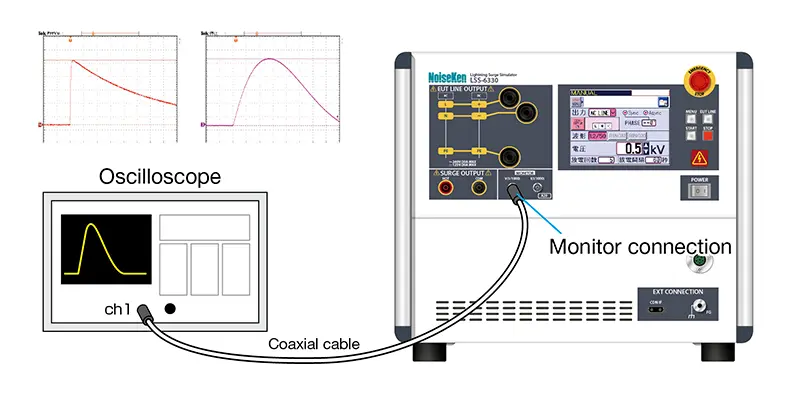

Xác minh dạng sóng thông qua "terminal giám sát dạng sóng đầu ra"

Để đáp ứng nhiều yêu cầu từ khách hàng, NoiseKen đã trang bị terminal giám sát cho phép xác minh dạng sóng được đưa vào trên máy hiện sóng. Ngay cả khi không có máy hiện sóng, bảng kiểm tra vẫn hiển thị các thông số điện áp và dòng điện được áp dụng.

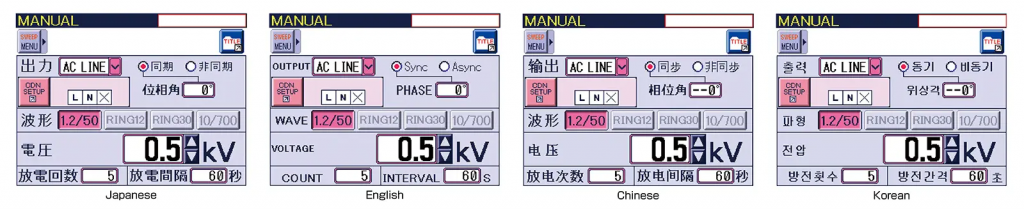

Bản địa hóa đa ngôn ngữ

Màn hình cảm ứng đa ngôn ngữ hỗ trợ cài đặt kiểm tra dễ dàng và chắc chắn. Có sẵn tiếng Anh, tiếng Trung, tiếng Hàn và tiếng Nhật.
