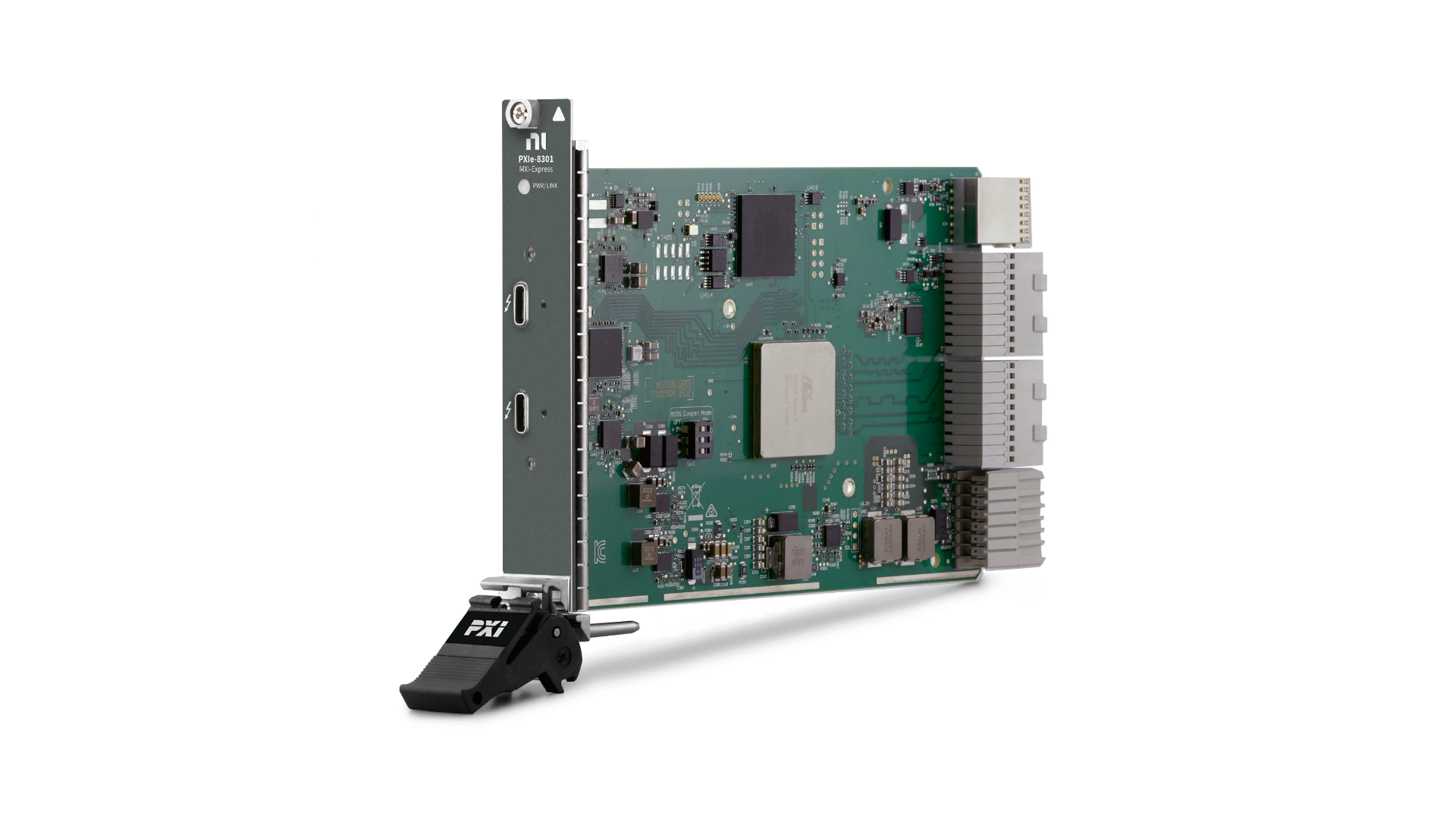

NI PXIe-8301


PXIe-8301 cho phép điều khiển máy tính xách tay của khung máy PXI Express qua kết nối Thunderbolt ™ 3. Sử dụng liên kết PCI Express Gen 3 x4, PXIe-8301 cho phép lưu lượng dữ liệu được duy trì lên tới 2,3 GB/s giữa khung máy và máy tính xách tay qua cáp USB Type-C Thunderbolt 3. Một cổng Thunderbolt 3 bổ sung cho phép kết nối thêm các thiết bị Thunderbolt hoặc USB-C.

Tổng quan về chức năng


Mô-đun điều khiển từ xa PXIe-8301 dựa trên công nghệ Intel Thunderbolt 3. Điều này cho phép kiểm soát khung máy PXI Express từ PC chủ với cổng Thunderbolt 3 có sẵn. Công nghệ Thunderbolt trong suốt đối với trình điều khiển thiết bị, do đó không cần phần mềm bổ sung nào cho hỗ trợ cấp độ CompactPCI Express cho các thiết bị PXI Express trong khung máy được kết nối.

Liên kết giữa PC và khung máy là liên kết Thunderbolt 3. Liên kết này là một kênh truyền thông kép đơn giản bao gồm các cặp tín hiệu điều khiển khác nhau. Liên kết có thể truyền với tốc độ lên tới 40 Gbps theo từng hướng đồng thời

Hệ thống Thunderbolt MXI-Express cơ bản


Hệ thống Thunderbolt MXI-Express đơn giản nhất bao gồm một PC được kết nối với PXIe-8301 trong khe điều khiển của khung PXI Express, như trong hình dưới đây.

Tương thích máy chủ và hệ điều hành


Mô-đun điều khiển từ xa PXIe-8301 tương thích với các máy chủ có chứa cổng Thunderbolt 3 và đang chạy một hệ điều hành gốc (không ảo hóa) hỗ trợ kết nối Thunderbolt.

Yêu cầu về nguồn điện

  • Nguồn +12 V: thông thường 850 mA , tối đa 4.2 A
  • Nguồn +5 V: thông thường 420 mA , tối đa 500 mA
  • Nguồn +3,3 V: thông thường 480 mA , tối đa 600 mA
