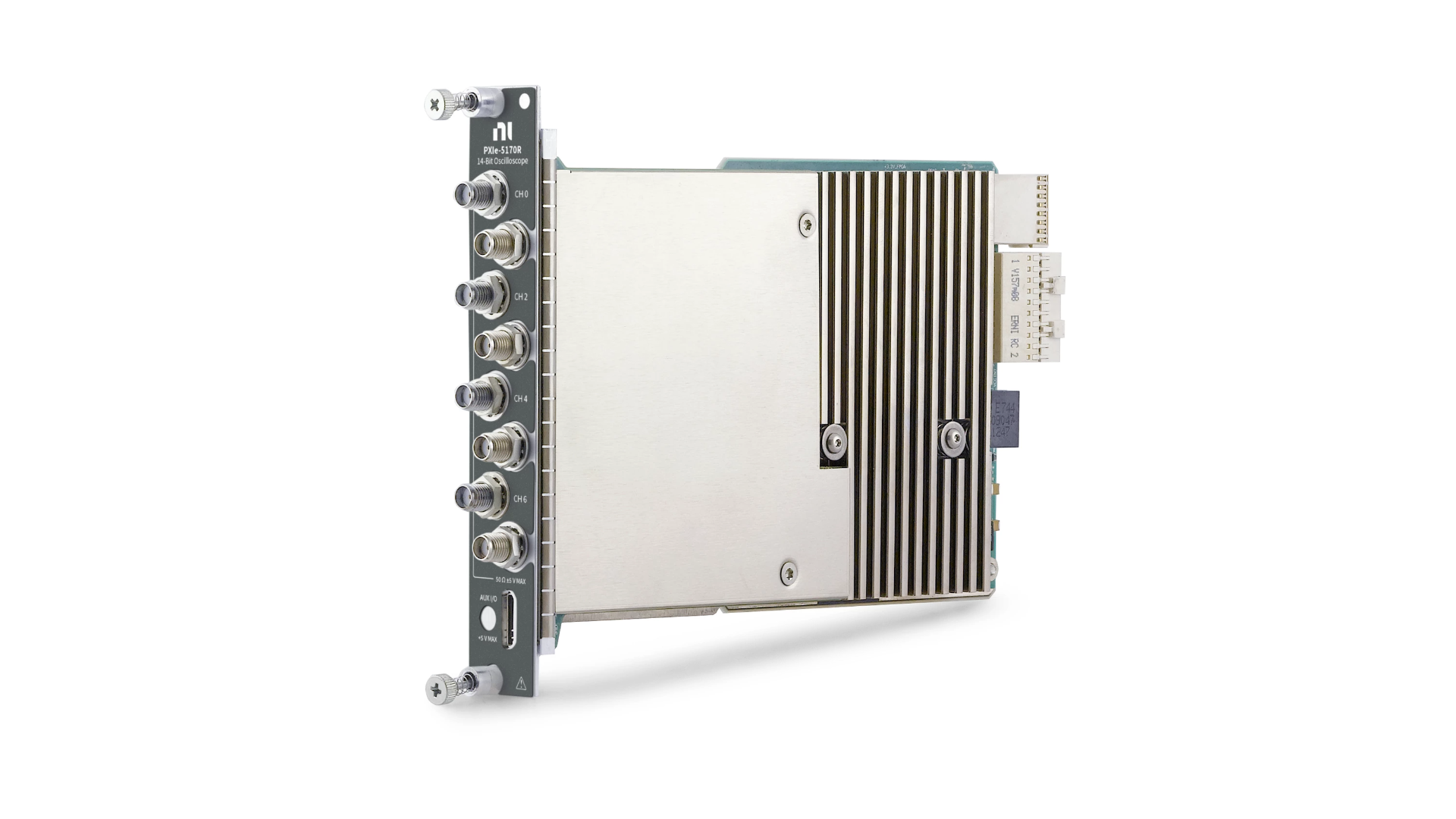

NI PXIe-5170

NI PXIe-5170: Mô-đun PXI máy hiện sóng với Kintex-7 325T FPGA có thể cấu hình lại được, PXI Express, 4 hoặc 8 kênh, 14-Bit, 100 MHz, 250 MS/s

NI PXIe‑5170 là thiết bị hiện sóng mật độ cao có 4 hoặc 8 kênh lấy mẫu đồng thời với các cài đặt linh hoạt cho ghép nối và dải điện áp. PXIe‑5170 cũng có một số chế độ kích hoạt, bộ nhớ tích hợp sâu và driver thiết bị bao gồm các chức năng truyền và phân tích dữ liệu. PXIe‑5170 lý tưởng cho các ứng dụng có nhiều kênh yêu cầu lấy mẫu đến 250 MS/s hoặc băng thông tương tự lên 100 MHz và đồng bộ hóa PXI nâng cao. PXIe‑5170 cũng có chip Kintex-7 325T FPGA có thể lập trình, có thể được sử dụng để thu thập, kích hoạt, xử lý tín hiệu và truyền dữ liệu tùy chỉnh.

Mã sản phẩm

• 783691-01
• 783690-01

Chi tiết sản phẩm

• Đầu nối Bus: PXI Express
• Trở kháng đầu vào Analog: 50 Ohm
• Băng thông tối đa của máy hiện sóng: 100 MHz
• Số kênh đầu vào điện áp: 4 hoặc 8
• Tốc độ lấy mẫu tối đa: 250 MS/s
• Dải điện áp đầu vào Analog: -2.5 V đến 2.5 V
• Độ phân giải đầu vào Analog: 14 bit
• FPGA: Kintex-7 325T
• CableSense™: Không
