NI PXIe-5163

NI PXIe-5163

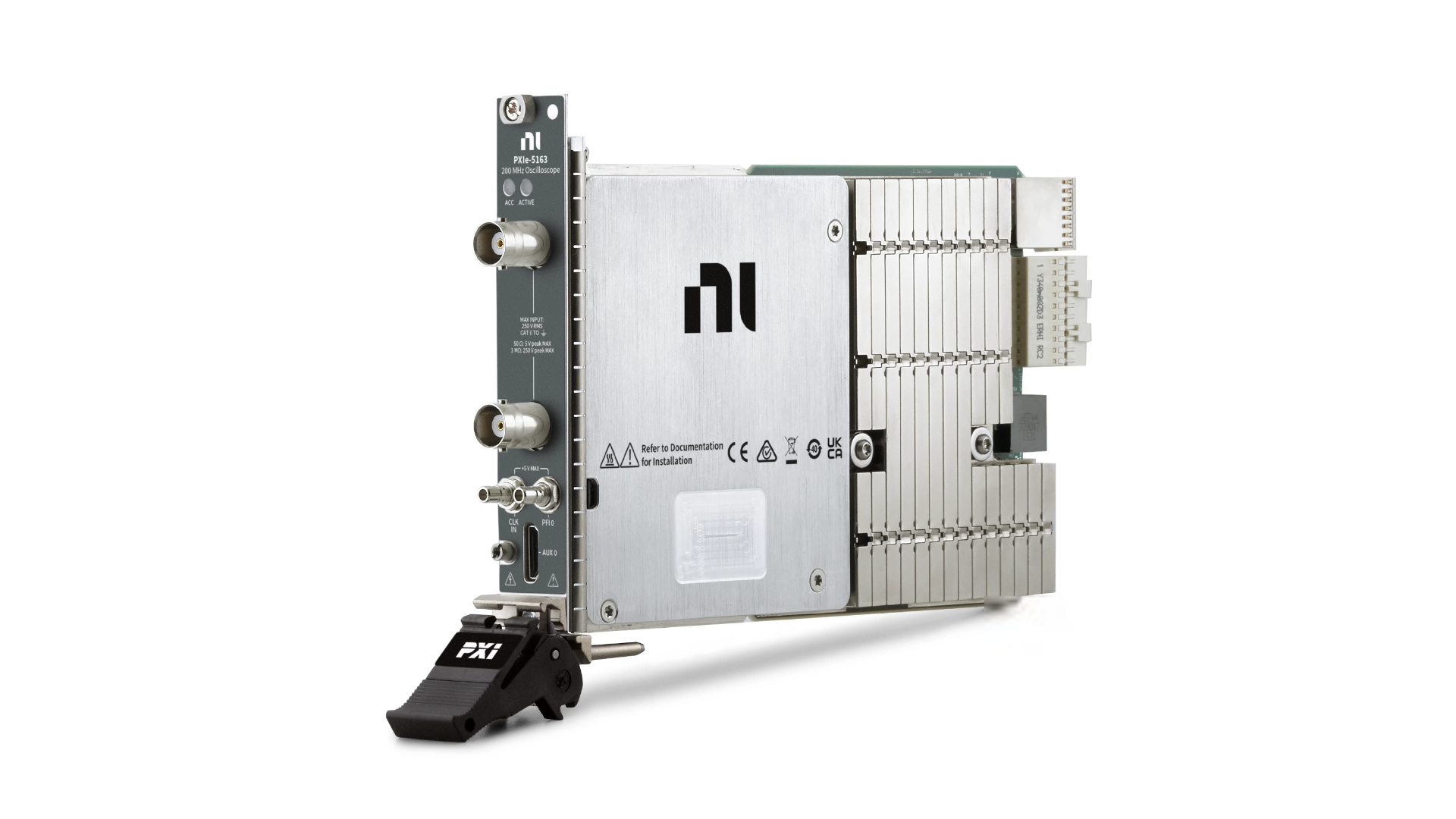

NI PXIe-5163: Mô-đun PXI máy hiện sóng độ phân giải cao, PXI Express, 2 kênh, 14-Bit, 200 MHz, 1 GS/s

Mô-đun PXI máy hiện sóng độ phân giải cao NI PXIe-5163 có hai kênh lấy mẫu với tốc độ lên đến 1 GS/s cùng các cài đặt linh hoạt và có thể lập trình cho ghép nối, trở kháng đầu vào, dải điện áp và lọc. Máy hiện sóng PXI cũng có một số chế độ kích hoạt, bộ nhớ tích hợp lớn và trình điều khiển thiết bị giúp truyền dữ liệu tốc độ cao và bao gồm các chức năng phân tích. Thiết bị này lý tưởng cho các ứng dụng tự động và bán tự động trong miền thời gian và tần số, yêu cầu các phép đo độ phân giải cao, độ nhiễu thấp với băng thông tương tự lên đến 200 MHz và điện áp lên đến 250 V. PXIe-5163 cũng có các khả năng đồng bộ hóa PXI tiên tiến và khả năng truyền dữ liệu nhanh.

Mã sản phẩm

  • 785182-01

Chi tiết sản phẩm

  • Đầu nối Bus: PXI Express
  • Trở kháng đầu vào Analog: 1 MOhm, 50 Ohm
  • Băng thông tối đa của máy hiện sóng: 200 MHz
  • Số kênh đầu vào điện áp: 2
  • Tốc độ lấy mẫu tối đa: 1 GS/s
  • Dải điện áp đầu vào Analog: -50 V đến 50 V
  • Bộ nhớ tích hợp của máy hiện sóng: 512 MB
  • Độ phân giải đầu vào Analog: 14 bit
  • FPGA: -
  • CableSense™: Không

Đặc điểm ngõ vào tương tự

  • Số lượng kênh:
 2 kênh (lấy mẫu đồng thời)
  • Kiểu ngõ vào:
 Kiểu tham chiếu đầu cuối
  • Kiểu kết nối:
 BNC, tham chiếu đất

Đặc điểm trở kháng và khớp nối

  • Trở kháng ngõ vào:
  • 50 Ω ±1.5%
  • 1 MΩ ±1.0%
  • Điện dung ngõ vào:
 20.2 pF ±2.5 pF
  • Kiểu ghép ngõ vào:
 AC, DC

Đặc điểm xung

  • Xung Clock lấy mẫu:
    • Nguồn xung:
  • Nguồn bên trong: Xung Clock tích hợp trên bo mạch (bộ dao động bên trong)
  • Nguồn bên ngoài:
    • PFI 0 (mặt trước của đầu nối SMB)
    • PXIe-DSTAR_A (đầu nối bảng nối đa năng)
    • Phạm vi tốc độ lấy mẫu thời gian thực:
 15.259 kS/s đến 1 GS/s
  • Xung Clock ngoại:
    • Nguồn:
 CLK IN (mặt trước của đầu nối SMB)
    • Dải điện áp đầu vào, khi được định cấu hình làm xung Clock lấy mẫu:
 632 mVpk-pk đến 5 Vpk-pk (0 dBm đến 18 dBm)
    • Ngưỡng quá tải tối đa ở đầu vào, khi được định cấu hình làm xung Clock lấy mẫu:
 6 Vpk-pk
    • Trở kháng:
 50 Ω
    • Bộ ghép nối:
 AC
    • Tần số:
 1.0 GHz
  • Xung Clock tham chiếu ngoại ở ngõ vào:
    • Nguồn:
 CLK IN (mặt trước của đầu nối SMB)
AUX 0 CLK IN (mặt trước đầu nối MHDMR)
    • Dải điện áp đầu vào, khi được định cấu hình làm xung tham chiếu:
 623 mVpk-pk đến 5 Vpk-pk
    • Ngưỡng quá tải tối đa ở đầu vào, khi được định cấu hình làm xung tham chiếu:
 5 Vpk-pk với giá trị đỉnh tuyệt đối ≤10 V
    • Trở kháng:
 50 Ω
    • Bộ ghép nối:
 AC
    • Phạm vi tần số:
 10 MHz
  • Xung Clock tham chiếu ở ngõ ra:
    • Nguồn:
 PXI_CLK10 (đầu nối bảng nối đa năng)
    • Ngõ ra:
 AUX 0 CLK OUT (mặt trước đầu nối MHDMR)
    • Trở kháng:
 50 Ω
    • Kiểu logic:
 3.3 V CMOS
    • Dòng điện kích thích tối đa:
 ±12 mA

Đặc điểm các bộ Trigger

  • Các loại Trigger được hỗ trợ:
 Reference (stop) trigger
Reference (arm) trigger
Start trigger
Advance trigger
  • Các loại Trigger:
 Edge, Window, Hysteresis, Digital, Immediate, Software
  • Nguồn Trigger:
 CH 0
CH 1
SMB PFI 0
AUX 0 PFI <0..7>
PXI_Trig <0..6>
Software

Yêu cầu về nguồn điện

  • Dòng điện danh định:
  • 1.97 A với nguồn +3.3 V DC
  • 1.63 A với nguồn +12 V DC
  • Công suất danh định:
  • 6 W với nguồn +3.3 V DC
  • 10 W với nguồn +12 V DC
  • Tổng công suất tối đa cho phép: 26 W
