NI PXIe-5162

NI PXIe-5162

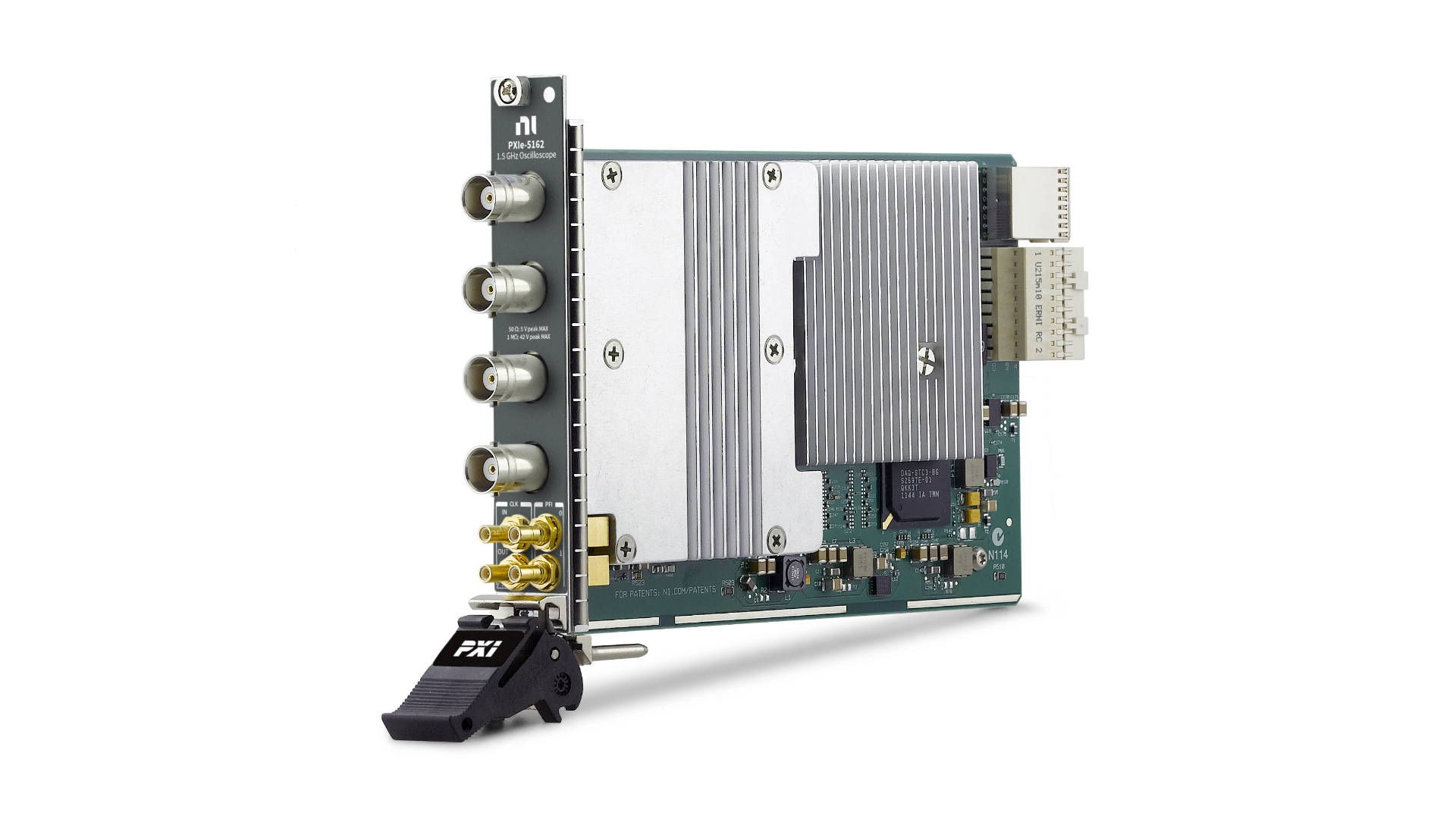

NI PXIe-5162: Mô-đun PXI máy hiện sóng, PXI Express, 2 hoặc 4 kênh, 10-Bit, 1.5 GHz, 5 GS/s

NI PXIe-5162 là mô-đun máy hiện sóng tốc độ cao, có 2 hoặc 4 kênh lấy mẫu ở tốc độ lên đến 5 GS/s, cung cấp các tính năng cài đặt linh hoạt và có thể lập trình cho bộ ghép nối đầu vào, dải điện áp và lọc. Máy hiện sóng PXI cũng có một số chế độ kích hoạt, bộ nhớ tích hợp sâu và driver hỗ trợ, bao gồm các chức năng truyền dữ liệu và phân tích. Thiết bị này lý tưởng cho các ứng dụng có tín hiệu nhanh, có thể đáp ứng với yêu cầu băng thông tương tự lên đến 1.5 GHz và cấu hình đo linh hoạt. PXIe-5162 có khả năng đồng bộ hóa PXI và thông lượng dữ liệu tiên tiến. Một số tùy chọn cũng hỗ trợ công nghệ CableSense™, có thể phát hiện và định vị lỗi, những thay đổi, hoặc những gián đoạn trong đường dẫn tín hiệu.

Mã sản phẩm

  • 782622-16
  • 782622-15
  • 782622-11
  • 782622-06
  • 782622-05
  • 782622-01

Chi tiết sản phẩm

  • Đầu nối Bus: PXI Express
  • Trở kháng đầu vào Analog: 1 MOhm, 50 Ohm
  • Băng thông tối đa của máy hiện sóng: 1.5 GHz
  • Số kênh đầu vào điện áp: 2 hoặc 4
  • Tốc độ lấy mẫu tối đa: 5 GS/s
  • Dải điện áp đầu vào Analog: -25 V đến 25 V
  • Độ phân giải đầu vào Analog: 10 bit
  • FPGA: -
  • CableSense™: Có

Đặc điểm ngõ vào tương tự

  • Số lượng kênh:
  • PXIe-5160 (2 kênh) - 2 kênh (lấy mẫu đồng thời)
  • PXIe-5160 (4 kênh) - 4 kênh (lấy mẫu đồng thời)
  • Kiểu ngõ vào:
 Kiểu tham chiếu đầu cuối
  • Kiểu kết nối:
 BNC

Đặc điểm trở kháng và ghép nối

  • Trở kháng ngõ vào:
    • 50 Ω:
  • 50 Ω ± 1.50%
  • 50 Ω ± 1.75%
    • 1 MΩ:
  • 1 MΩ ± 0.75%
  • 1 MΩ ± 0.90%
  • Điện dung ngõ vào:
  • 15 pF ± 0.8 pF, giá trị danh nghĩa
  • 15 pF ± 2.5 pF, giá trị được đảm bảo
  • Kiểu ghép ngõ vào:
 AC, DC

Đặc điểm xung

  • Xung Clock lấy mẫu:
    • Nguồn xung:
  • Nguồn bên trong: Xung Clock tích hợp trên bo mạch (bộ dao động bên trong)
  • Nguồn bên ngoài: PFI 0 (mặt trước của đầu nối SMB)
  • Xung Clock tích hợp trên bo mạch:
    • Phạm vi tốc độ lấy mẫu thời gian thực:
  • Một kênh được mở: 76.299 kS/s đến 5 GS/s
  • Hai kênh được mở: 76.299 kS/s đến 2.5 GS/s
  • Bốn kênh được mở: 76.299 kS/s đến 1.25 GS/s
    • Phạm vi lấy mẫu xen kẽ ngẫu nhiên (RIS):
 Lên đến 100 GS/s
  • Xung Clock ngoại:
    • Dải điện áp đầu vào, khi được định cấu hình làm xung Clock lấy mẫu:
 -10 dBm đến 16 dBm
    • Ngưỡng quá tải tối đa ở đầu vào, khi được định cấu hình làm xung Clock lấy mẫu:
 18 dBm
    • Trở kháng:
 50 Ω
    • Bộ ghép nối:
 AC
    • Phạm vi tần số:
 1.25 GHz đến 2.5 GHz
  • Xung Clock tham chiếu ngoại ở ngõ vào:
    • Dải điện áp đầu vào, khi được định cấu hình làm xung tham chiếu:
 200 mVpk-pk đến 4 Vpk-pk
    • Ngưỡng quá tải tối đa ở đầu vào, khi được định cấu hình làm xung tham chiếu:
 5 Vpk-pk với giá trị đỉnh tuyệt đối ≤10 V
    • Trở kháng:
 50 Ω
    • Bộ ghép nối:
 AC
    • Phạm vi tần số:
 10 MHz
  • Xung Clock tham chiếu ở ngõ ra:
    • Trở kháng:
 50 Ω
    • Kiểu logic:
 3.3 V CMOS
    • Dòng điện kích thích tối đa:
 ±10 mA

Đặc điểm các bộ Trigger

  • Các loại Trigger:
 Edge, Digital, Immediate, Hysteresis, Software
  • Nguồn Trigger:
    • PXIe-5160 (2 kênh):
 CH 0, CH 1, TRIG, PFI 0, PFI 1,
PXI_TRIG <0..6>, và Software
    • PXIe-5160 (4 kênh):
 CH 0, CH 1, CH 2, CH 3, PFI 0, PFI 1,
PXI_TRIG <0..6>, và Software

Yêu cầu về nguồn điện

  • Dòng điện danh định:
  • 2.2 A với nguồn +3.3 V DC, giá trị danh nghĩa
  • 2.3 A với nguồn +12 V DC, giá trị danh nghĩa
  • Tổng công suất:
 34.8 W, giá trị danh nghĩa
