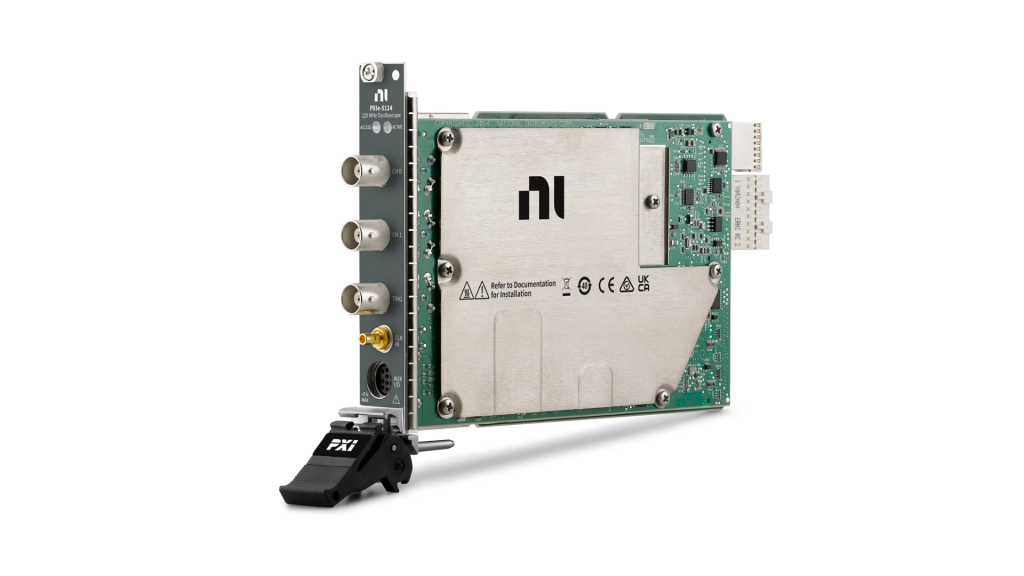

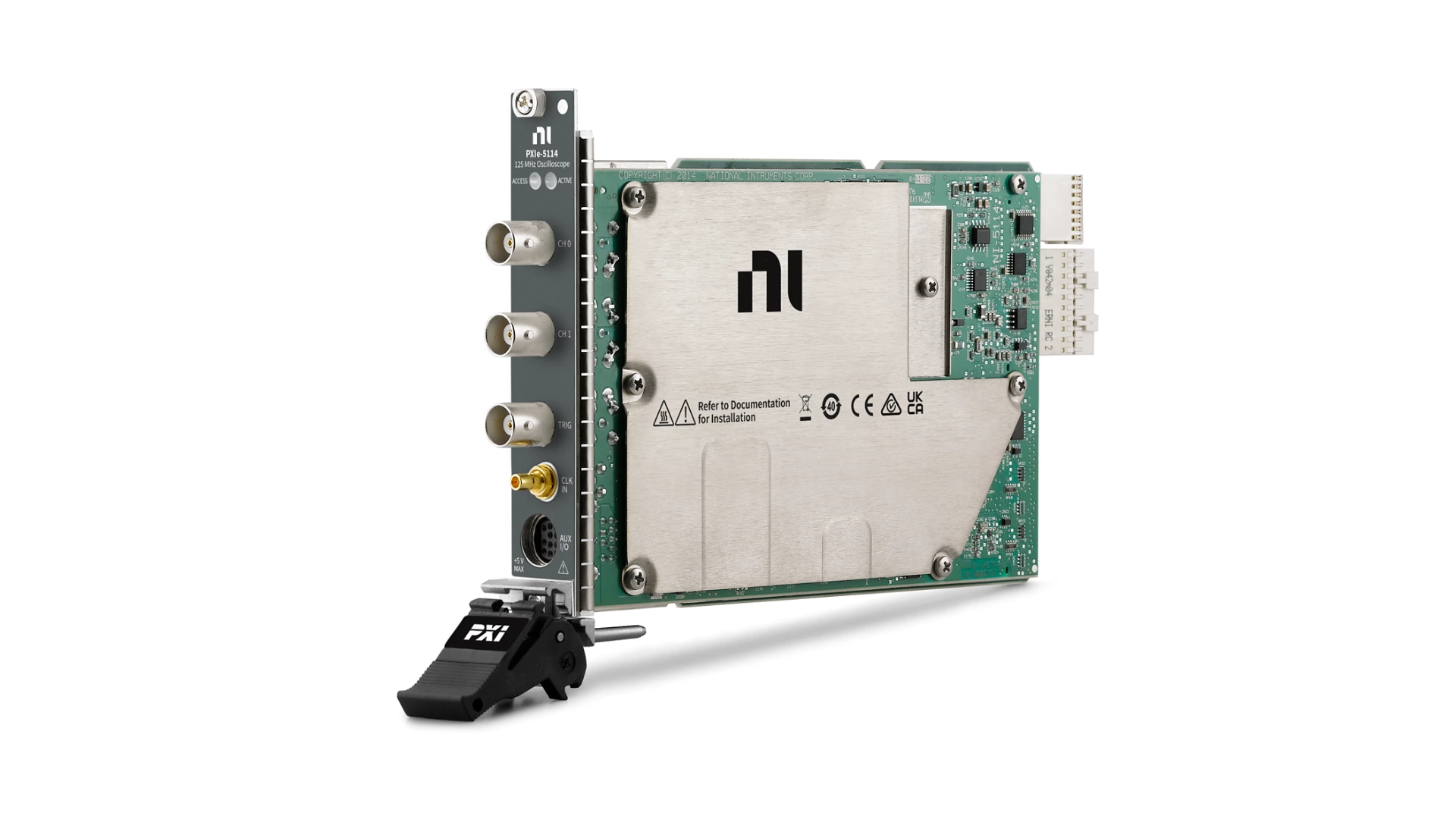

NI PXIe-5114

NI PXIe-5114: Mô-đun PXI máy hiện sóng, PXI Express, 2 kênh, 8-Bit, 125 MHz, 250 MS/s

Mô-đun máy hiện sóng PXI giá rẻ NI PXIe-5114 có hai kênh lấy mẫu lên đến 250 MS/s với các thiết lập linh hoạt cho ghép nối, trở kháng, dải điện áp và lọc. Máy hiện sóng PXI cũng có nhiều chế độ kích hoạt, bộ nhớ tích hợp sâu và trình điều khiển thiết bị bao gồm các chức năng truyền dữ liệu và phân tích. Thiết bị này lý tưởng cho các ứng dụng có tín hiệu nhanh, yêu cầu cấu hình đo lường linh hoạt và băng thông analog lên đến 125 MHz. PXIe-5114 cũng có khả năng đồng bộ hóa PXI và truyền dữ liệu tiên tiến.

Mã sản phẩm

783591-03
783591-02
783591-01

Chi tiết sản phẩm

Đầu nối Bus: PXI Express
Trở kháng đầu vào Analog: 1 MOhm, 50 Ohm
Băng thông tối đa của máy hiện sóng: 125 MHz
Số kênh đầu vào điện áp: 2
Tốc độ lấy mẫu tối đa: 250 MS/s
Dải điện áp đầu vào Analog: -20 V đến 20 V
Độ phân giải đầu vào Analog: 8 bit
FPGA: -
CableSense™: Không

Đặc điểm ngõ vào tương tự

Số lượng kênh:	2 kênh (lấy mẫu đồng thời)
Kiểu ngõ vào:	Kiểu tham chiếu đầu cuối
Kiểu kết nối:	BNC

Đặc điểm trở kháng và khớp nối

Trở kháng ngõ vào:	50 Ω ±1.5% 1 MΩ ±1.0%
Kiểu ghép ngõ vào:	AC, DC

Đặc điểm xung Clock lấy mẫu

Nguồn xung:
Nguồn bên trong:	Xung Clock tích hợp trên bo mạch (bộ dao động bên trong) Lấy mẫu thời gian thực: 3.815 kS/s đến 250 MS/s Lấy mẫu xen kẽ ngẫu nhiên: 250 MS / s đến 5 GS / s với gia số 250 MS / s
Nguồn bên ngoài:	CLK IN (mặt trước của đầu nối SMB) Phạm vi tần số: 50 MHz đến 250 MHz Sai số cho phép của chu kỳ hoạt động: 45% đến 55%
Phạm vi tốc độ lấy mẫu, thời gian thực:	7.63 kS/s đến 500 MS/s
Tốc độ lấy mẫu, chế độ lấy mẫu xen kẽ:	1 GS/s

Đặc điểm các bộ Trigger

Các Trigger được hỗ trợ:	Reference (Stop) Trigger Reference (Arm) Trigger Start Trigger (Acquisition Arm) Advance Trigger
Các loại Trigger:	Edge, Window, Hysteresis, Video, Digital, Immediate, Software
Nguồn Trigger:	CH 0 CH 1 TRIG PXI_Trig <0..6> PFI <0..1> RTSI <0..6> Software
