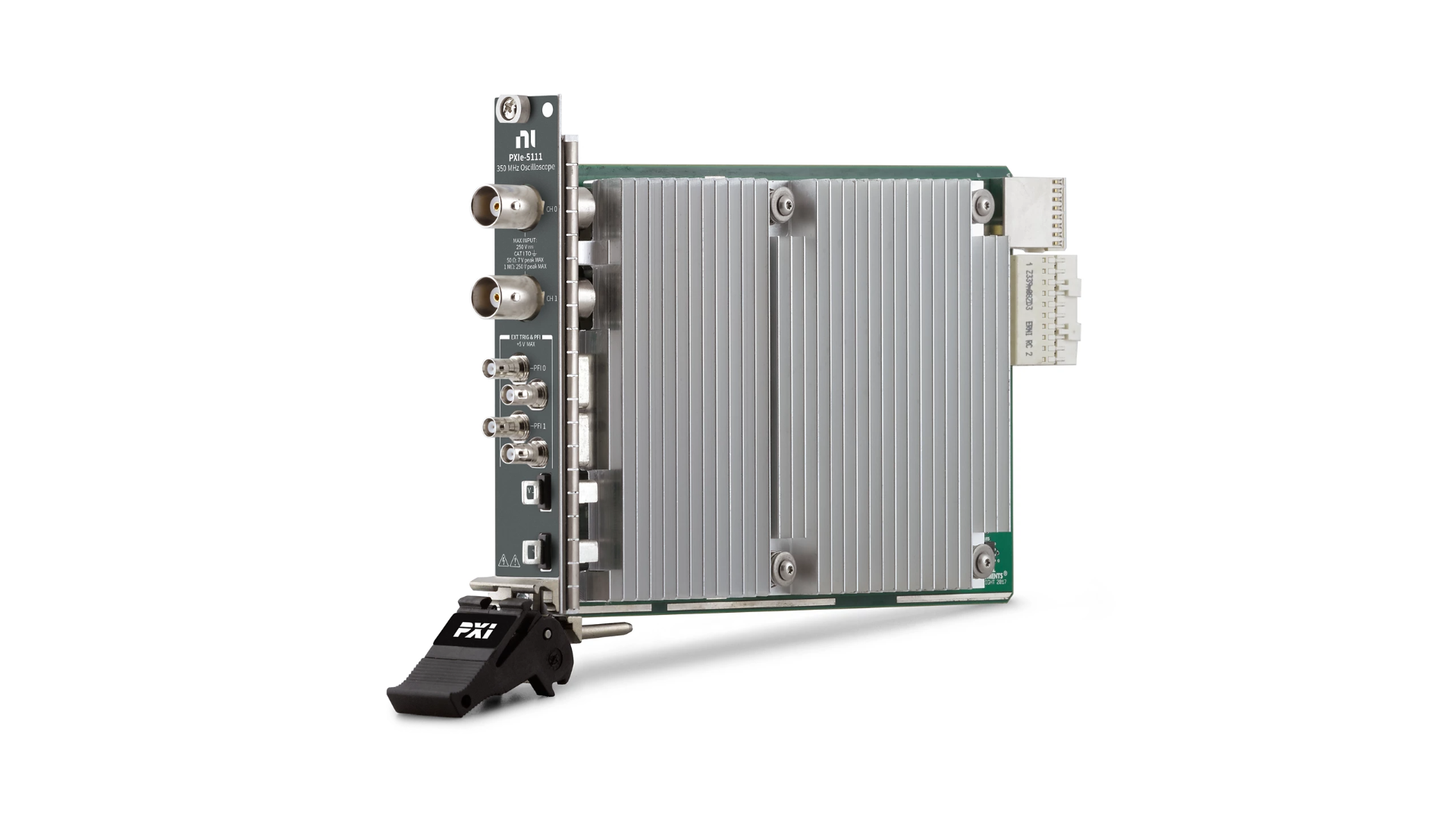

NI PXIe-5111

NI PXIe-5111

NI PXIe-5111: Mô-đun PXI máy hiện sóng, PXI Express, 2 kênh, 8-Bit, 350 MHz, 3 GS/s

Mô-đun máy hiện sóng NI PXIe-5111 có hai kênh lấy mẫu lên đến 3 GS/s với các thiết lập linh hoạt và có thể lập trình cho ghép nối, trở kháng đầu vào, dải điện áp và lọc. Máy hiện sóng PXI cũng có nhiều chế độ kích hoạt, bộ nhớ tích hợp sâu và trình điều khiển thiết bị giúp tăng tốc độ truyền dữ liệu và bao gồm các chức năng phân tích. Thiết bị này lý tưởng cho các ứng dụng tự động hóa và tự động hóa một phần yêu cầu cấu hình đo lường linh hoạt và băng thông analog lên đến 350 MHz. PXIe-5111 cũng có khả năng đồng bộ hóa PXI và truyền dữ liệu tiên tiến. Một số tùy chọn cũng hỗ trợ công nghệ CableSense®, có thể phát hiện và định vị lỗi, thay đổi hoặc gián đoạn đường truyền tín hiệu.

Mã sản phẩm

  • 785769-01
  • 785770-01
  • 785769-11
  • 785770-11

Chi tiết sản phẩm

  • Đầu nối Bus: PXI Express
  • Trở kháng đầu vào Analog: 1 MOhm, 50 Ohm
  • Băng thông tối đa của máy hiện sóng: 350 MHz
  • Số kênh đầu vào điện áp: 2
  • Tốc độ lấy mẫu tối đa: 3 GS/s
  • Dải điện áp đầu vào Analog: -20 V đến 20 V
  • Độ phân giải đầu vào Analog: 8 bit
  • FPGA: -
  • CableSense™: Có

Đặc điểm ngõ vào tương tự

  • Số lượng kênh:
 2 kênh (lấy mẫu đồng thời)
  • Kiểu ngõ vào:
 Kiểu tham chiếu đầu cuối
  • Kiểu kết nối:
 BNC, tham chiếu đất

Đặc điểm trở kháng và khớp nối

  • Trở kháng ngõ vào:
  • 50 Ω ±1.5%
  • 1 MΩ ±1.0%
  • Điện dung ngõ vào:
 15.4 pF
  • Kiểu ghép ngõ vào:
 AC, DC

Đặc điểm xung Clock lấy mẫu

  • Nguồn xung:
 Xung Clock tích hợp trên bo mạch (bộ dao động bên trong)
  • Phạm vi tốc độ lấy mẫu, thời gian thực:
 22.89 kS/s đến 1.5 GS/s
  • Tốc độ lấy mẫu, chế độ lấy mẫu xen kẽ:
 3.0 GS/s

Đặc điểm các bộ Trigger

  • Các Trigger được hỗ trợ:
  • Reference (Stop) Trigger
  • Reference (Arm) Trigger
  • Start Trigger (Acquisition Arm)
  • Advance Trigger
  • Các loại Trigger:
 Edge, Glitch, Hysteresis, Runt, Width, Window, Digital, Immediate, Software
  • Nguồn Trigger:
 CH 0
CH 1
PFI <0..3>
PXI_Trig <0..7>

Giao thức kết nối

  • Kiểu kết nối:
 4 mô-đun thế hệ 1
  • Khả năng tương thích với khe cắm
 PXI Express hoặc hybrid

Yêu cầu về nguồn điện

  • Dòng điện danh định:
  • 1.82 A với nguồn +3.3 V DC
  • 1.16 A với nguồn +12 V DC
  • Công suất danh định:
  • 6 W với nguồn +3.3 V DC
  • 14 W với nguồn +12 V DC
  • Tổng công suất tối đa cho phép: 30 W
