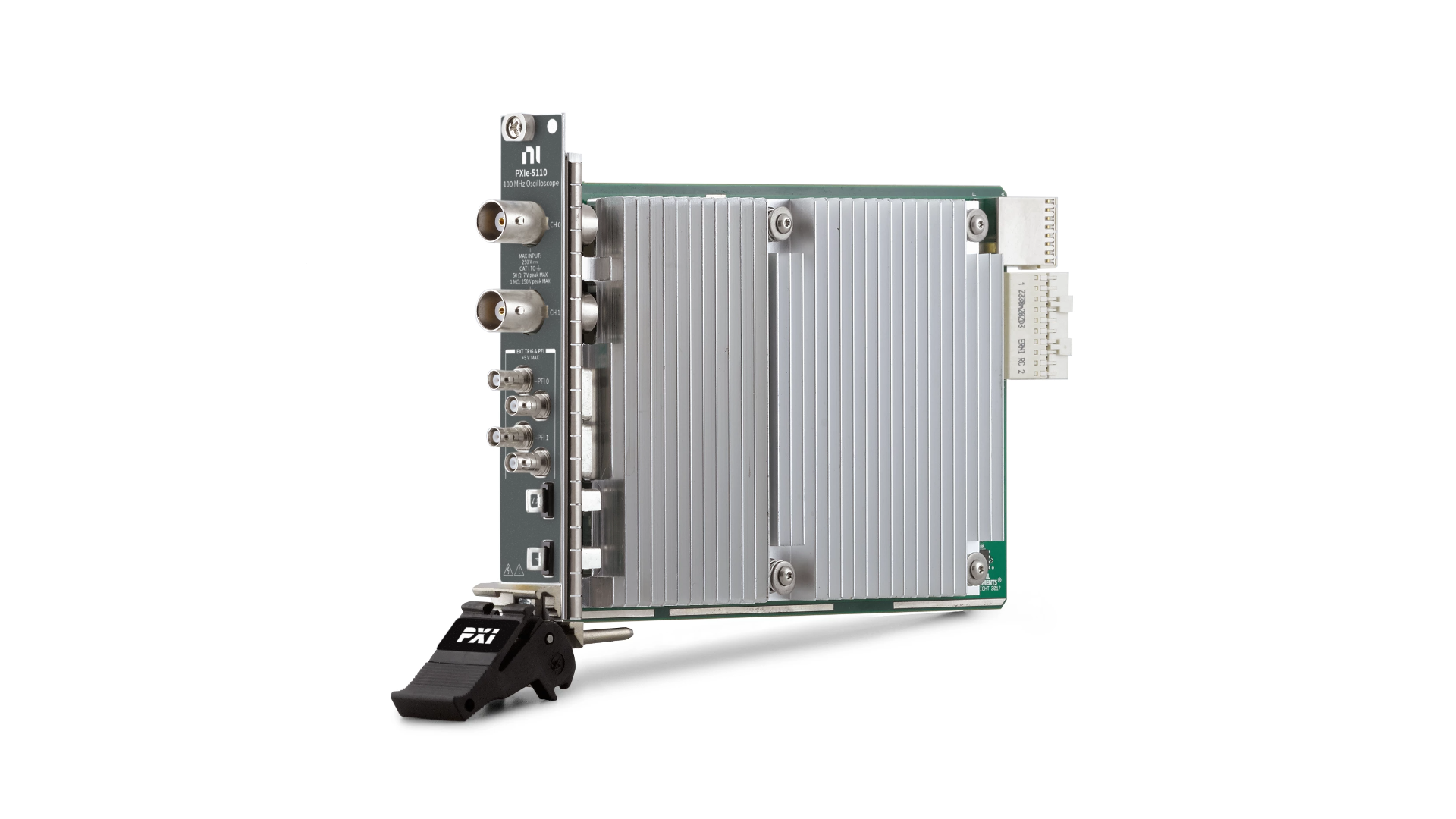

NI PXIe-5110

PXIe-5110 là mô-đun máy hiện sóng, sở hữu hai kênh với tốc độ lấy mẫu lên đến 1 GS/s, các cài đặt linh hoạt và có thể lập trình cho ghép nối, trở kháng đầu vào, dải điện áp và lọc. Máy hiện sóng PXI cũng có một số chế độ kích hoạt, bộ nhớ tích hợp sâu và driver hỗ trợ thông lượng dữ liệu tốc độ cao và bao gồm các chức năng phân tích.

Thiết bị này lý tưởng cho các ứng dụng tự động và tự động một phần mà  cấu hình đo lường được đòi hỏi phải linh hoạt và băng thông tương tự yêu cầu lên đến 100 MHz. PXIe-5110 có khả năng đồng bộ hóa PXI và thông lượng dữ liệu nâng cao. Một số tùy chọn cũng hỗ trợ công nghệ CableSense ™, có thể phát hiện và định vị lỗi, những thay đổi, hoặc những gián đoạn trong đường dẫn tín hiệu.

Đặc điểm ngõ vào tương tự

  • Số lượng kênh:
2 kênh (lấy mẫu đồng thời)
  • Kiểu ngõ vào:
Kiểu tham chiếu đầu cuối
  • Kiểu kết nối:
BNC, tham chiếu đất

Đặc điểm trở kháng và khớp nối

  • Trở kháng ngõ vào:
  • 50 Ω ±1.5%
  • 1 MΩ ±1.0%
  • Điện dung ngõ vào:
16 pF
  • Kiểu ghép ngõ vào:
AC, DC

Đặc điểm xung Clock lấy mẫu

  • Nguồn xung:
Xung Clock tích hợp trên bo mạch (bộ dao động bên trong)
  • Phạm vi tốc độ lấy mẫu, thời gian thực:
7.63 kS/s đến 500 MS/s
  • Tốc độ lấy mẫu, chế độ lấy mẫu xen kẽ:
1 GS/s

Đặc điểm các bộ Trigger

  • Các Trigger được hỗ trợ:
  • Reference (Stop) Trigger
  • Reference (Arm) Trigger
  • Start Trigger (Acquisition Arm)
  • Advance Trigger
  • Các loại Trigger:
Edge, Glitch, Hysteresis, Runt, Width, Window, Digital, Immediate, Software
  • Nguồn Trigger:
CH 0
CH 1
PFI <0..3>
PXI_Trig <0..7>

Giao thức kết nối

  • Kiểu kết nối:
4 mô-đun thế hệ 1
  • Khả năng tương thích với khe cắm
PXI Express hoặc hybrid

Yêu cầu về nguồn điện

  • Dòng điện danh định:
  • 1.82 A với nguồn +3.3 V DC
  • 0.83 A với nguồn +12 V DC
  • Công suất danh định:
  • 6 W với nguồn +3.3 V DC
  • 10 W với nguồn +12 V DC
  • Tổng công suất tối đa cho phép: 30 W
