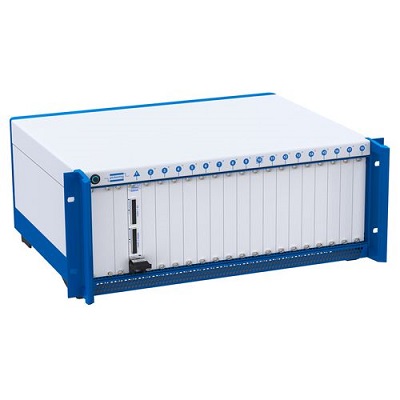

42-926-001 - Pickering Interfaces - PXIe Full Hybrid 18-Slot (Gen 2)

42-926-001 - Pickering Interfaces - PXIe Full Hybrid 18-Slot (Gen 2)

Thiết bị kiểm tra, phân tích, truyền tải và cung cấp điện cho các bảng mạch điện tử. Hỗ trợ tối đa 18 khe cắm với hiệu suất Gen 2, bao gồm 16 khe cắm PXIe Hybrid.

Tổng quan 42-926-001

PXI 40-924 của Pickering Interfaces cung cấp một khe cắm hệ thống PXIe, một khe cắm đồng bộ PXIe và 16 khe cắm tương thích với PXIe Hybrid để linh hoạt trong ứng dụng. Máy chính sử dụng một đoạn PCI duy nhất với một mô-đun cầu nối PCIe-to-PCI riêng biệt cho các khe cắm hybrid. Clock và tín hiệu kích hoạt của PXI được tạo ra và kiểm soát bởi một mô-đun Clock độc lập được gắn ở phía sau backplane.

Máy chính được trang bị nguồn điện công nghiệp 1200W chất lượng cao được lắp đặt ở phía sau với khả năng đủ để hỗ trợ các mô-đun PXI có yêu cầu dòng điện rất cao.

Hệ thống quản lý máy chính thông minh giám sát điện áp nguồn, nhiệt độ nội bộ và tốc độ quạt làm mát. Tình trạng hiện tại của máy chính có thể được giám sát từ xa qua một cổng trên bảng điều khiển phía sau.

Ba quạt 120mm đảm bảo làm mát tối đa cho các mô-đun PXI và thiết kế truyền nhiệt hiệu quả cho phép máy chính hoạt động trong một phạm vi nhiệt độ môi trường mở rộng từ 0°C đến +50°C.

Phiên bản này là máy chính PXIe hiệu suất cao thế hệ 2; Pickering Interfaces cũng có một máy chính hybrid thế hệ 3, có sẵn trong 18 khe cắm (mô hình 42-925) và 8 khe cắm (mô hình 42-924), hỗ trợ các mô-đun PXIe thế hệ mới nhất.

Thông số kỹ thuật

Tính năng chính

Bảng nối đa năng PXIe 18 khe hiệu suất cao
1 khe cắm hệ thống PXIe, 1 khe cắm đồng bộ PXIe và 16 khe cắm PXI Express Hybrid
Chuyển mạch PCIe hiệu suất cao Gen 2 với một khe hệ thống mặc định là bốn liên kết (4x4)
Băng thông dữ liệu cao (tối đa 8 GB/s hệ thống và 2 GB/s từ khe này sang khe khác)
Đầu vào/đầu ra clock ngoại vi 10MHz phía sau
Nguồn điện công nghiệp chất lượng 1200W
Footprint nhỏ gọn trên bàn làm việc
Thiết kế chắc chắn 4U nhỏ gọn
Hệ thống giám sát máy tính từ xa
Tiếng ồn hoạt động thấp
Bảo hành 3 năm
