Dòng Sequoia
Sequoia - Thiết bị mô phỏng lưới điện tái tạo có thể lập trình chính xác
Thông số cơ bản
Điện áp: 0V - 333V
Dòng điện: 0A - 3000A / pha
Công suất: 15kVA - 1.08MVA
Tổng quan
Giới thiệu
Dòng Sequoia của California Instruments kết hợp trí thông minh và tính linh hoạt với công suất cao để tạo ra một nền tảng giải pháp AC tiên tiến. Sử dụng kiến trúc chuyển mạch nguồn SiC tiên tiến nhất, sản phẩm full four-quadrant này kết hợp tính nhỏ gọn, độ chắc chắn và toàn bộ chức năng chỉ bên trong một khung máy đặt trên sàn.
Thiết bị nguồn dễ cấu hình này bao gồm nhiều ứng dụng nguồn AC một pha và nhiều pha hoặc một kênh và đa kênh với chi phí phải chăng. Với tùy chọn tải điện tử bổ sung, dòng Sequoia có thể hỗ trợ các yêu cầu thử nghiệm và mô phỏng năng lượng tái tạo tiên tiến bổ sung.
Các tính năng và khả năng của thiết bị
- Dải điện áp kép hỗ trợ kiểm tra quá điện áp trên các hệ thống trên cơ sở 480V
- Cài đặt thiết bị để nhanh chóng thiết lập lại trạng thái thiết bị đã biết
- Độ phân giải thời gian 500uS cho Transients (quá độ)
- Bao gồm phần mềm điều khiển Virtual Panels
- Lập trình dạng sóng dòng điện phi tuyến tính trong chế độ Load (chế độ tải điện tử)
- Phối hợp pha giữa nhiều khối (LKM/LKS)
- Một bộ điều khiển tương tự mạnh mẽ cho các bài kiểm tra PHIL và Modulation
- Kích hoạt In & Out để cho phép phối hợp rộng rãi với các hệ thống bên ngoài
- Chẩn đoán tích hợp mở rộng
- I/O kỹ thuật số, bao gồm RS232, USB và Ethernet (tùy chọn GPIB)
- Tự động song song để linh hoạt tối đa với các cấu hình nhiều chassis
- Màn hình màu 5” trực quan để dễ điều hướng
- Các khối terminal riêng biệt cho đầu ra một pha và 3 pha
Vận hành đơn giản
Dòng Sequoia có thể được vận hành hoàn toàn từ bộ điều khiển ở bảng mặt trước điều khiển bằng menu. Màn hình cảm ứng màu đầy đủ hiển thị các menu, dữ liệu thiết lập và các phép đọc lại. Giao tiếp điều khiển từ xa USB và LAN và driver công cụ cho các môi trường lập trình ATE phổ biến đều có sẵn. Điều này cho phép Sequoia dễ dàng tích hợp vào hệ thống kiểm tra tự động. Với bộ tạo dạng sóng tùy ý có thể lập trình, người dùng có thể tạo các dạng sóng cụ thể cho ứng dụng, thu được các phép đo trên miền thời gian và tần số, đồng thời ghi lại các dạng sóng điện áp và dòng điện thực tế.
Các cấu hình
Sequoia cung cấp năm cấu hình khung máy đơn: 15kVA, 22,5kVA, 30kVA, 45kVA và 90kVA. Đối với các yêu cầu năng lượng cao hơn, AMETEK cũng có sẵn các model phiên bản nhiều khung máy. Các hệ thống này cung cấp khả năng Reflex, cho phép người dùng cấu hình lại linh hoạt khi cần. Khả năng cấu hình lại hệ thống này giúp mở rộng đáng kể phạm vi kiểm tra/thử nghiệm của bạn và thường không được tìm thấy trong các hệ thống điện khác.
Lựa chọn các phạm vi điện áp
Sequoia cung cấp dải kép 0 - 166V & 0 - 333V cho ngõ ra ghép nối trực tiếp trung tính. Các mô hình này cung cấp khả năng cấu hình có ngõ ra 3 pha tối đa lần lượt là 287 VAC & 576 VAC. Đối với các ứng dụng yêu cầu nhiều hơn 333 V L-N (hoặc 576 V L-L), tùy chọn biến áp ngõ ra -XVC440 cung cấp thêm dải ngõ ra 0-442 V L-N và 0-766 V L-L để sử dụng ở chế độ AC. Đối với các ứng dụng tùy chỉnh, tùy chọn XVC do người dùng định nghĩa cũng có sẵn.
Hệ số Crest cao
Với sự hỗ trợ cho các tải có hệ số Crest cao, Sequoia có thể điều khiển các tải phi tuyến khó một cách dễ dàng. Vì nhiều sản phẩm hiện đại sử dụng nguồn điện chuyển mạch nên chúng có xu hướng kéo theo dòng điện cực đại lặp đi lặp lại cao. Ví dụ, SQ30 với mức hệ số đỉnh là 4,5, có thể cung cấp dòng điện cực đại lặp đi lặp lại lên tới 300 Amps (phạm vi 166 V AC) mỗi pha để xử lý tải ba pha. Tham khảo thông số kỹ thuật cho dòng điện lặp lại cao nhất cho từng kiểu máy.
Điều khiển từ xa
RS232C, USB và LAN tiêu chuẩn, cùng với các giao tiếp điều khiển từ xa IEEE-488 tùy chọn cho phép lập trình tất cả các chức năng của thiết bị từ một máy tính bên ngoài. Giao thức lệnh SCPI phổ biến được sử dụng để lập trình.
Hardware-In-the-Loop
Tính năng External Drive (-EXTD) cho phép điều khiển tín hiệu tương tự bên ngoài của nguồn khi ở chế độ AC, biến nguồn thành bộ khuếch đại băng thông cao. Hầu hết các ứng dụng phổ biến bao gồm mô phỏng Hardware-In-the-Loop (HIL) của các nhà máy điện, xe điện hybrid, sản xuất năng lượng tái tạo và ảnh hưởng của chúng đối với lưới điện tiện ích. Việc kết hợp trình giả lập HIL với bộ giả lập điện lưới Sequoia có độ trễ chỉ 100uS, nghĩa là giải pháp tổng thể là thời gian thực.
Các ứng dụng kiểm tra
- Kiểm tra thiết bị điều hòa điện
- Năng lượng xanh tương tác lưới điện & Phát điện phân tán
- Kiểm tra hệ thống điện tử hàng không & ệ thống điện tử trên tàu
- Kiểm tra tính tuân thủ các quy định
- Kiểm tra xe điện (EVSE, V2G)
- Các bộ kiểm tra dây chuyền sản xuất
- Mô phỏng và thử nghiệm năng lượng tái tạo nâng cao
Tải điện tử AC/DC tái tạo
Một rong số nhiều các cấu hình tùy chọn chính là chế độ tải điện tử có thể lập trình, tái tạo. Được thiết kế để cung cấp tải phi tuyến tính được kiểm soát chính xác để thử nghiệm thiết bị phát điện AC, chế độ tải Sequoia có thể mô phỏng chính xác các điều kiện tải trong thế giới thực, bao gồm hệ số Crest cao và tải có hệ số công suất thay đổi.
Tải truyền thống sử dụng các dải tải điện trở. Phương pháp này không mô phỏng các điều kiện trong thế giới thực như chuyển mạch bộ chuyển đổi DC/AC có trong nhiều sản phẩm được cấp nguồn AC, cũng như không vận hành đầy đủ thiết bị được thử nghiệm (EUT) trong các điều kiện vận hành ở trường hợp xấu nhất. Dòng điện cực đại cao và tải có hệ số công suất thấp có thể ảnh hưởng đáng kể đến các đặc tính vận hành của UPS hoặc sản phẩm nguồn AC.
Chế độ tải điện tử tùy chọn của Sequoia có thể mô phỏng các điều kiện tải trong thế giới thực, giúp tăng đáng kể độ tin cậy của sản phẩm đồng thời giảm thiểu chi phí năng lượng bằng cách tái tạo dòng tải trở lại nguồn điện lưới. Các chế độ bao gồm Constant Power, Constant Impedance, Constant Current.

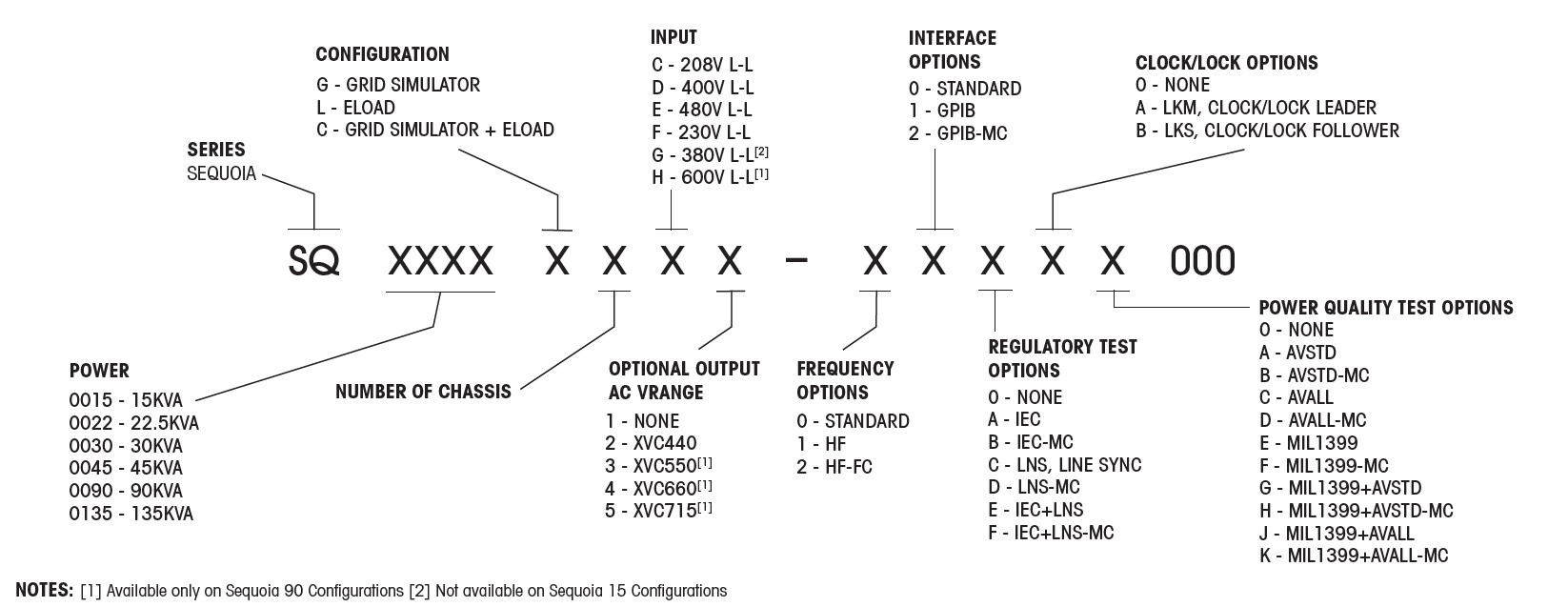

Part No.
