Trang chủ / Sản phẩm / NI / Sản phẩm giáo dục / Quanser Mechatronic Sensors Board (NI ELVIS III)

Quanser Mechatronic Sensors Board (NI ELVIS III)

Quanser Mechatronic Sensors Board (NI ELVIS III).

NI ELVIS III + Quanser Mechatronic Sensors Board

Quanser Mechatronic Sensors Board là bo mở rộng của NI EVLIS III dành cho việc hỗ trợ giảng dạy về cảm biến trong hệ thống cơ điện tử, phần quan trọng của bất kỳ khóa học hoặc chương trình giảng dạy về cơ điện tử.

Quanser Mechatronic Sensors Board (NI ELVIS III)giới thiệu cho sinh viên các cảm biến khác nhau đo áp suất, biến dạng, nhiệt độ, tiếp xúc, khoảng cách, dịch chuyển góc và động lực học.

Đặc điểm nổi bật

  • 11 cảm biến
Bao gồm cảm biến đo nhiệt độ, biến dạng, áp suất, khoảng cách, vòng quay, khoảng cách, cảm ứng và quán tính
  • Tài nguyên học liệu sẵn sàng
Bao gồm tài nguyên khóa học toàn diện theo tiêu chuẩn ABET cùng với các tệp LabVIEW
  • Dễ dàng vận hành
Đo bằng các cảm biến được cài đặt sẵn
  • Khám phá nhanh chóng
Học tập căn bản về đo lường, hiệu chỉnh và ứng dụng cảm biến
NI ELVIS III + Quanser Mechatronic Sensors Board

* Lưu ý: Bộ sản phẩm không bao gồm NI ELVIS III.

Nội dung khóa học

  • Hoạt động của cảm biến (Sensor behavior)
  • Lọc và phân tích thống kê dữ liệu cảm biến thô
  • Đo độ lệch và tần số tự nhiên bằng thiết bị đo biến dạng
  • Hiệu chuẩn đầu dò áp suất
  • Đo dịch chuyển góc
  • Giải mã bộ mã hóa
  • Đo khoảng cách dài và tầm trung
  • Chống rung nút nhấn
  • Hiệu chuẩn và đo nhiệt độ
  • Cảm ứng điện dung
  • Phép đo roll, pitch và yaw sử dụng IMU

Chi tiết sản phẩm

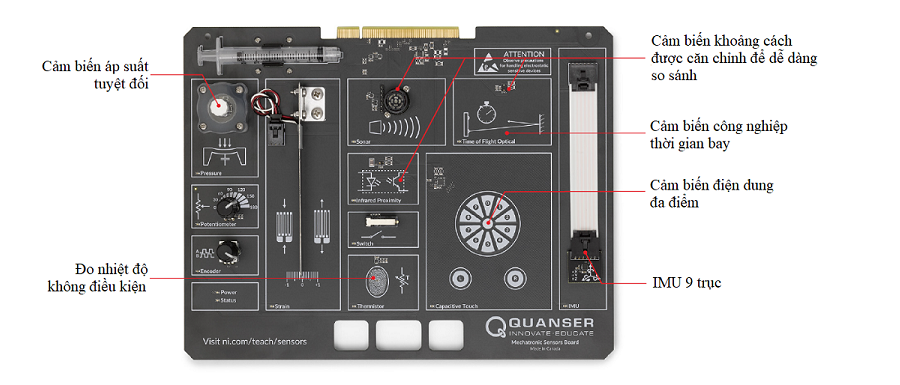

Cấu trúc bo Quanser Mechatronic Sensors

  • Bộ chuyển đổi áp suất
  • Thermistor
  • Cảm biến đo khoảng cách bằng sóng siêu âm
  • Cảm biến thời gian bay
  • Cảm biến tiệm cận hồng ngoại
  • Công tắc thao tác nhanh
  • Cảm biến đo biến dạng
  • IMU: Con quay hồi chuyển 3 trục, gia tốc kế 3 trục, từ kế 3 trục
  • Cảm ứng điện dung: bàn phím 9 nút, 2 nút chạm đơn
  • Bộ mã hóa: Cầu phương (tín hiệu A và B)

Tìm hiểu thêm về nền tảng giáo dục NI ELVIS III: https://www.peritec.vn/product/ni-elvis-iii/
