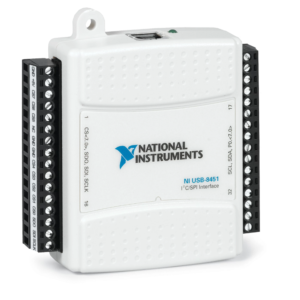

NI USB-8451

NI USB-8451 thực hiện kết nối và giao tiếp với các thiết bị mạch tích hợp liên kết (I²C), Bus quản lý hệ thống (SMBus) và thiết bị giao tiếp ngoại vi nối tiếp (SPI). Với kiểu kết nối USB plug-and-play, thiết bị là giải pháp mang tính di động, để giao tiếp với các thiết bị điện tử tiêu dùng và mạch tích hợp.

NI USB-8451 bao gồm tám đường I/O kỹ thuật số đa năng, dành cho nhiều ứng dụng khác nhau, chẳng hạn như cấu hình địa chỉ của thiết bị I²C, bật tắt đèn LED. Về mặt vật lý, có thể đặt NI USB-8451 gần các thiết bị I²C/SPI hơn so với dây bus giao tiếp PCI, điều này giúp giảm thiểu các vấn đề về nhiễu. Ngoài ra, giao tiếp còn cung cấp +5 V và GND cho các mạch nguồn mà không cần nguồn điện từ bên ngoài.

Đặc điểm I/O kỹ thuật số

Số lượng DIO <0..7>	8
Điều khiển hướng:	Ngõ vào hoặc ngõ ra, có thể lập trình
Kiểu driver ngõ ra:	Push-pull, open-drain, có thể lựa chọn bằng phần mềm
Phạm vi điện áp tuyệt đối:	-0,5 V đến +5,8 V đối với GND

Giao tiếp SPI

Tín hiệu
SPI CS <0..7>:	Ngõ ra
SPI MOSI (SDO)	Ngõ ra
SPI MISO (SDI)	Ngõ vào
SPI CLK (SCLK)	Ngõ ra (tối đa 12 MHz)

Giao tiếp I²C

Tín hiệu
SDA:	Ngõ vào hoặc ngõ ra
SCL:	Ngõ ra (tối đa 250 kHz)

Bus giao tiếp

Đặc điểm kỹ thuật USB:

Full-speed (12 Mb/s)

Yêu cầu về nguồn điện NI USB-8451

4.10 VDC đến 5.25 VDC:	Dòng điện: thông thường 80 mA, tối đa 500mA
USB Suspend:	Chế độ chờ 300 μA, tối đa 500 μA

Nguồn điện áp đầu ra

Ngõ ra +5 V:
Điện áp:	Tối thiểu 4.10 V, tối đa 5.25 V
Dòng điện:	Tối đa 230 mA
