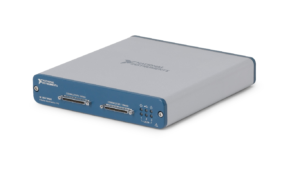

NI USB-7856R


USB 7856 có tính năng lập trình được người dùng lập trình FPGA để xử lý trên bo mạch hiệu suất cao và kiểm soát trực tiếp các tín hiệu I/O để hoàn toàn linh hoạt về thời gian và đồng bộ hóa hệ thống. Bạn có thể tùy chỉnh các thiết bị này với Mô-đun LabVIEW FPGA để phát triển các ứng dụng yêu cầu điều khiển và định thời chính xác, chẳng hạn như kiểm tra vòng lặp, kiểm tra giao thức tùy chỉnh, mô phỏng cảm biến và điều khiển tốc độ cao.
USB 7856 có bộ chuyển đổi A/D chuyên dụng trên mỗi kênh để kích hoạt và định thời gian độc lập. Thiết kế này cung cấp chức năng chuyên dụng như lấy mẫu đa năng và kích hoạt kênh riêng lẻ, nằm ngoài khả năng của phần cứng DAQ điển hình.

Đặc điểm

Kiểu kết nối: 2 cổng 68-pin VHDCI

Đặc điểm ngõ vào tương tự

  • Số lượng kênh: 8
  • Kiểu ngõ vào: DIFF, NRSE, RSE (tùy chỉnh bằng phần mềm; lựa chọn áp dụng cho các kênh còn lại)
  • Độ phân giải ADC: 16 bit
  • Tốc độ lấy mẫu: 1 MS/s/kênh
  • Ghép điện: DC
  • Phạm vi điện áp ngõ vào: ±1 V, ±2 V, ±5 V, ±10 V (tùy chỉnh bằng phần mềm)

Đặc điểm ngõ ra tương tự

  • Kiểu ngõ ra: đơn đầu cuối, xuất giá trị điện áp
  • Số lượng kênh: 4 kênh
  • Độ phân giải DAC: 16 bit
  • Phạm vi điện áp ngõ ra: ±10 V
  • Ghép điện ngõ ra: DC
  • Tốc độ cập nhật tối đa: 1 MS/s
  • Dòng điện ngõ ra: ± 5 mA
  • Trở kháng ngõ ra: 0.5 Ω
  • Trạng thái khi bật nguồn: người dùng tùy chỉnh

Đặc điểm nguồn 5 V

  • Điện áp cung cấp: từ 4.75 V đến 5.1 V
  • Dòng điện cung cấp: tối đa 0.5 A
  • Bảo vệ quá áp: ±30 V
  • Bảo vệ quá dòng: 650 mA

Đặc điểm ngõ vào/ra kỹ thuật số

  • Số lượng kênh:
    • Cổng kết nối 0: 32 kênh
    • Cổng kết nối 1: 16 kênh
  • Tần số tối đa kênh:
    • Cổng kết nối 0: 80 MHz
    • Cổng kết nối 1: 10 MHz
  • Khả năng tương thích: LVTTL, LVCMOS
  • Họ logic: người dùng tùy chỉnh
  • Điện áp ngõ vào tối đa: 3,6 V
  • Dòng điện ngõ ra:
    • Source: 4.0 mA
    • Sink: 4.0 mA
  • Trở kháng ngõ vào: thông thường 50 kΩ, điện trở kéo xuống
  • Trở kháng ngõ ra: 50 Ω

Đặc điểm FPGA

  • FPGA: Kintex-7 160T
  • Số lượng flip-flop: 202,800
  • Số lượng LUT: 101,400
  • Tổng khối RAM: 11,700 kbit
  • Thời gian cơ sở: 40 MHz, 80 MHz, 120 MHz, 160 MHz, 200 MHz

Giao tiếp

  • Giao tiếp thông qua cổng USB
  • Số kênh DMA: 3

Yêu cầu về nguồn điện

  • Nguồn điện: 9 VDC đến 30 VDC, tối đa 20 W
