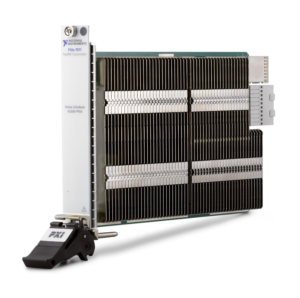

NI PXIe-7911


PXIe-7911 cung cấp một Xilinx Kintex UltraScale FPGA mà bạn có thể lập trình với LabVIEW hoặc Xilinx Vivado để thêm khả năng xử lý tín hiệu cho các hệ thống PXI Express. Sử dụng kiến trúc PCI Express x8 Gen 3 và truyền dữ liệu cùng mức, mô-đun bộ đồng xử lý PXI FlexRIO có thể truyền dữ liệu đến và từ các mô-đun khác trong khung PXI với tốc độ lên tới 7 GB/s mà không cần bộ điều khiển máy chủ. Bạn có thể ghép các mô-đun này với một thiết bị PXI khác, chẳng hạn như Bộ PXI thu phát tín hiệu Vector (PXI Vector Signal Transceiver), để thêm chức năng, chẳng hạn như chạy các thuật toán phức tạp trong thời gian thực. PXIe-7911 KU035 là lý tưởng cho các ứng dụng đòi hỏi một lượng xử lý tín hiệu vừa phải.

Đặc điểm FPGA

  • FPGA: Xilinx KU035
  • LUT: 203,128
  • Tổng khối RAM: 19.0 Mb
  • Thời gian cơ sở mặc định: 80 MHz
  • Nguồn tham chiếu thời gian cơ sở: PXI Express 100 MHz (PXIe_CLK100)
  • Số lượng kênh DMA: 60

Phần mềm điều khiển và ứng dụng

  • Thiết bị này được hỗ trợ trong Thư viện thiết kế dụng cụ NI LabVIEW cho FlexRIO (thư viện thiết kế dụng cụ). Thư viện thiết kế công cụ cho phép bạn định cấu hình và điều khiển thiết bị.
  • Thư viện thiết kế công cụ cung cấp giao diện lập trình, tài liệu và dự án mẫu cho LabVIEW và mô-đun LabVIEW FPGA.

Bus giao tiếp

  • PCI Express Gen-3 x8

Yêu cầu về nguồn điện

  • Nguồn +12 V: 4.0 A
  • Nguồn +3,3 V: 3.0 A
  • Tối đa 58 W
