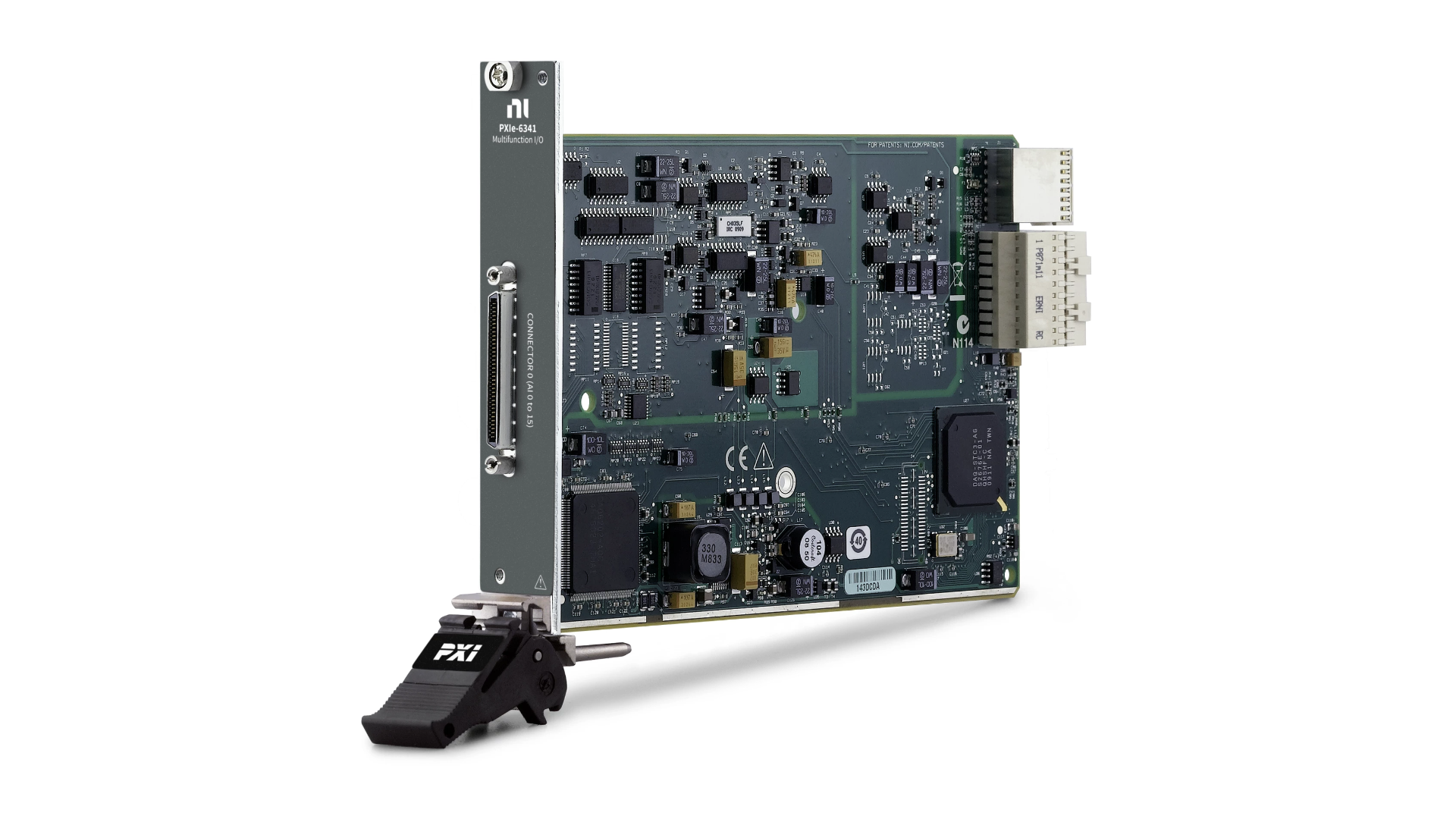

NI PXIe-6341

NI PXIe-6341: Mô-đun PXI thu thập dữ liệu tín hiệu điện đa năng, PXI Express, 16 AI (16-Bit, 500 kS/s), 2 AO (900 kS/s), 24 DIO, 4 Counters/Timers

NI PXIe-6341 cung cấp I/O analog, I/O kỹ thuật số và bốn bộ đếm/bộ định thời 32-bit cho PWM, encoder, tần số, đếm sự kiện, v.v. Mô-đun này mang lại chức năng hiệu suất cao tận dụng bus PCI Express thông lượng cao cùng driver và phần mềm ứng dụng được tối ưu hóa cho đa lõi. Công nghệ định thời và đồng bộ hóa NI‑STC3 tích hợp mang đến chức năng định thời tiên tiến, bao gồm các bộ định thời analog và kỹ thuật số độc lập và các tác vụ đo lường có thể kích hoạt lại. NI PXIe-6341 phù hợp với nhiều ứng dụng, từ ghi dữ liệu cơ bản đến tự động hóa và thử nghiệm. Driver NI‑DAQmx và tiện ích cấu hình đi kèm giúp đơn giản hóa việc cấu hình và đo lường.

Chi tiết sản phẩm

Số kênh đầu vào tương tự đơn tối đa: 16
Độ phân giải đầu vào tương tự: 16 bit
Tốc độ lấy mẫu tối đa: 500 kS/s
Số kênh đầu ra tương tự: 2
Tốc độ cập nhật tối đa: 900 kS/s
Đầu nối bus: PXI Express
Số kênh kỹ thuật số hai chiều: 24
Loại tín hiệu điện đo được: Điện áp
Kích thước bộ đệm FIFO đầu vào tương tự: 2047 mẫu
Số kênh đầu vào tương tự vi sai tối đa: 8
Hướng dòng điện: -
Lấy mẫu đồng thời: Không
Độ chính xác tuyệt đối của đầu vào tương tự: 2190 μV
Số bộ đếm/bộ định thời: 4

Đặc điểm

Kiểu kết nối:
- Kết nối với mô-đun: 68-Pos Right Angle Dual Stack PCB-Mount VHDCI
- Kết nối với dây cáp: dây cáp SHC68

Đặc tính ngõ vào tương tự

Số kênh: tối đa 16 kênh đơn đầu cuối và 8 kênh vi sai
Tốc độ lấy mẫu: tối đa 500 kS/s
Độ phân giải ADC: 16 bit
Chế độ lấy mẫu: đồng thời
Ghép điện ngõ vào: DC
Khoảng điện áp ngõ vào: ±0.2 V, ±1 V,, ±5 V, ±10 V

Đặc tính ngõ ra tương tự

Số kênh: 2 kênh
Độ phân giải DAC: 16 bit
Tốc độ cập nhật:
- 1 kênh tối đa 900 kS/s
- 2 kênh tối đa 840 kS/s cho mỗi kênh
Ghép điện ngõ ra: DC
Trở kháng ngõ ra: 0.2 Ω
Phạm vi điện áp ngõ ra: ±10 V
Dòng điện: tối đa ±5 mA

Đặc tính ngõ vào/ra kỹ thuật số, PFI

Số kênh: 24 kênh, 8 kênh (P0.<0..7>), 16 (PFI <0..7>/P1, PFI <8..15>/P2)
Điều hướng: Ngõ ra hoặc vào, tùy chỉnh trên phần mềm
Điện trở kéo xuống: Tiêu chuẩn 50 kΩ, tối thiểu 20 kΩ
Đặc điểm ngõ vào kỹ thuật số:
- Điện áp ngõ vào mức Low: Tối thiểu 0 V, tối đa 0.8 V
- Điện áp ngõ vào mức High: Tối thiểu 2.2 V, tối đa 5.25 V
Đặc điểm ngõ ra kỹ thuật số:
- Dòng điện ngõ ra mức Low tối đa:
  - P0.<0..7>: tối đa -24 mA
  - PFI <0..15>/P1/P2: tối đa -16 mA
- Dòng điện ngõ ra mức High:
  - P0.<0..7>: tối đa 24 mA
  - PFI <0..15>/P1/P2: tối đa 16 mA

Đặc điểm dạng sóng (Duy nhất cổng 0)

Cổng 0: P0.<0..7>
Phát dạng sóng (DO) FIFO: 2,047 mẫu
Ghi đo dạng sóng (DI) FIFO: 255 mẫu
Tần số đồng hồ lấy mẫu DI và DO: từ 0 MHz tới 1 MHz
Truyền dữ liệu: DMA

Bộ đếm đa năng

Số lượng bộ đếm/ bộ đếm thời gian: 4
Độ phân giải: 32 bit
Đồng hồ cơ sở tích hợp: 100 MHz, 20 MHz, 100 kHz

Bộ tạo tần số

Số kênh: 1
Đồng hồ cơ sở: 20 MHz, 10 MHz, 100 kHz
Số chia: từ 1 tới 16 (số nguyên)

Yêu cầu về nguồn điện

Nguồn +12 V: 19.8 W
Nguồn +3,3 V: 1.6 W
