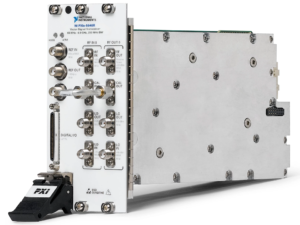

NI PXIe-5646

PXIe‑5646 kết hợp bộ tạo tín hiệu vectơ và bộ phân tích tín hiệu vectơ với điều khiển và xử lý tín hiệu thời gian thực dựa trên FPGA vào một thiết bị duy nhất, được gọi là VST. Vì sử dụng giải pháp tiếp cận bằng phần mềm nên PXIe‑5646 sở hữu kiến trúc vô tuyến xác định bởi phần mềm linh hoạt cùng với hiệu suất của lớp thiết bị RF. Băng thông bổ sung của PXIe‑5646 cho phép kiểm tra các tiêu chuẩn di động và không dây như 802.11ac 160 MHz và mạng di động LTE‑A trong khi tận dụng các kỹ thuật xử lý nâng cao hiệu suất mới nhất như phân bổ kỹ thuật số.

Đặc điểm băng tần cơ sở

  • Bộ chuyển đổi ADC:
    • Độ phân giải:
14 bit/s
    • Tốc độ lấy mẫu:
250 MS/s
    • Tốc độ dữ liệu I/Q:
4 kS/s đến 250 MS/s
  • Bộ chuyển đổi DAC:
    • Độ phân giải:
16 bit/s
    • Tốc độ lấy mẫu:
250 MS/s
    • Tốc độ dữ liệu I/Q:
4 kS/s đến 250 MS/s

Yêu cầu về nguồn điện

  • Nguồn điện:
    • +3.3 V:
  • Dòng điện: 4,7 A
  • Dòng điện tối đa: 5.4 A
    • +12 V:
  • Dòng điện: 3.5 A
  • Dòng điện tối đa: 4.2 A
