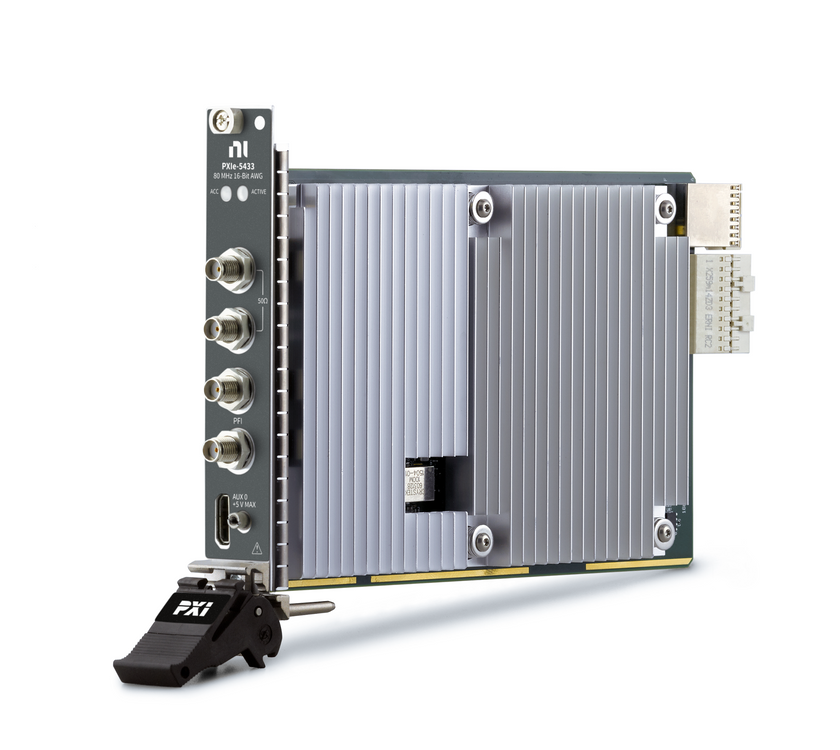

NI PXIe-5433

PXIe-5433 là bộ tạo dạng sóng tùy chọn 1 hoặc 2 kênh, với băng thông 80 MHz, 16-Bit. PXIe-5433 có thể tạo các dạng sóng do người dùng chỉ định và các hàm tiêu chuẩn bao gồm sóng sin, vuông, tam giác, và răng cưa. PXIe-5433 có thể tạo ra dạng sóng tín hiệu có biên độ điện áp từ -12 V đến +12 V và sử dụng phương pháp lấy mẫu phân đoạn để tạo ra dạng sóng một cách chính xác. PXIe-5433 cũng có các tính năng đồng bộ hóa và tạo sóng nâng cao như vẽ và hiển thị dạng sóng bằng cách sử dụng ngôn ngữ Script.

Đặc điểm ngõ ra tương tự

  • Số lượng kênh
1 hoặc 2
  • Kiểu ngõ ra
Tham chiếu đầu cuối
  • Kiểu kết nối
SMA
  • Độ phân giải DAC
16 bit
  • Phạm vi biên độ, với bước nhảy 0.16 dB
      • Tải 50Ω
0.00775 Vpk-pk đến 12 Vpk-pk
      • Tải mở
0.0155 Vpk-pk to 24 Vpk-pk
  • Phạm vi Offset
±50% của phạm vi biên độ (Vpk-pk)
  • Độ phân giải Offset
16-bit trên toàn bộ phạm vi
  • Trở kháng ngõ ra
50 Ω
  • Trở kháng tải
Dạng sóng đầu ra được bù cho các trở kháng do người dùng xác định
  • Khớp nối đầu ra (tham chiếu đất)
DC
  • Ngõ ra cho phép
Có thể lựa chọn phần mềm
  • Độ quá tải đầu ra tối đa
±12 Vpk-pk từ nguồn 50 Ω

Đặc điểm xung Clock

  • Nguồn xung nhịp tham chiếu
  • Nguồn nội
  • PXIe_CLK100 (kết nối bảng nối đa năng)
  • Tần số xung tham chiếu
100 MHz (<±25 ppm)
  • Tốc độ xung Clock lấy mẫu
800 MHz

Đặc điểm các bộ Trigger

  • Nguồn / đích đến
PFI <0..1> (đầu nối bảng điều khiển phía trước SMA)
AUX 0 / PFI <0..7> (bảng điều khiển phía trước MHDMR)
PXI_Trig <0..7> (bộ kết nối đa năng)
  • Trigger được hỗ trợ
Start Trigger, Script Trigger
  • Kiểu Trigger
Cạnh lên
  • Các chế độ Trigger
Single, Continuous, Stepped, Burst
  • Trở kháng đầu vào (DC)
>100 kΩ

Yêu cầu về nguồn điện

  • Dòng điện:
      • +3.3 V rail
  • 2.3 A
      • +12 V rail
  • 1.8 A
  • Công suất tổng
29 W

Giao thức kết nối

  • Kiểu kết nối:
4 mô-đun Gen 1
  • Khe cắm tương thích:
PXI Express hoặc Hybrid
