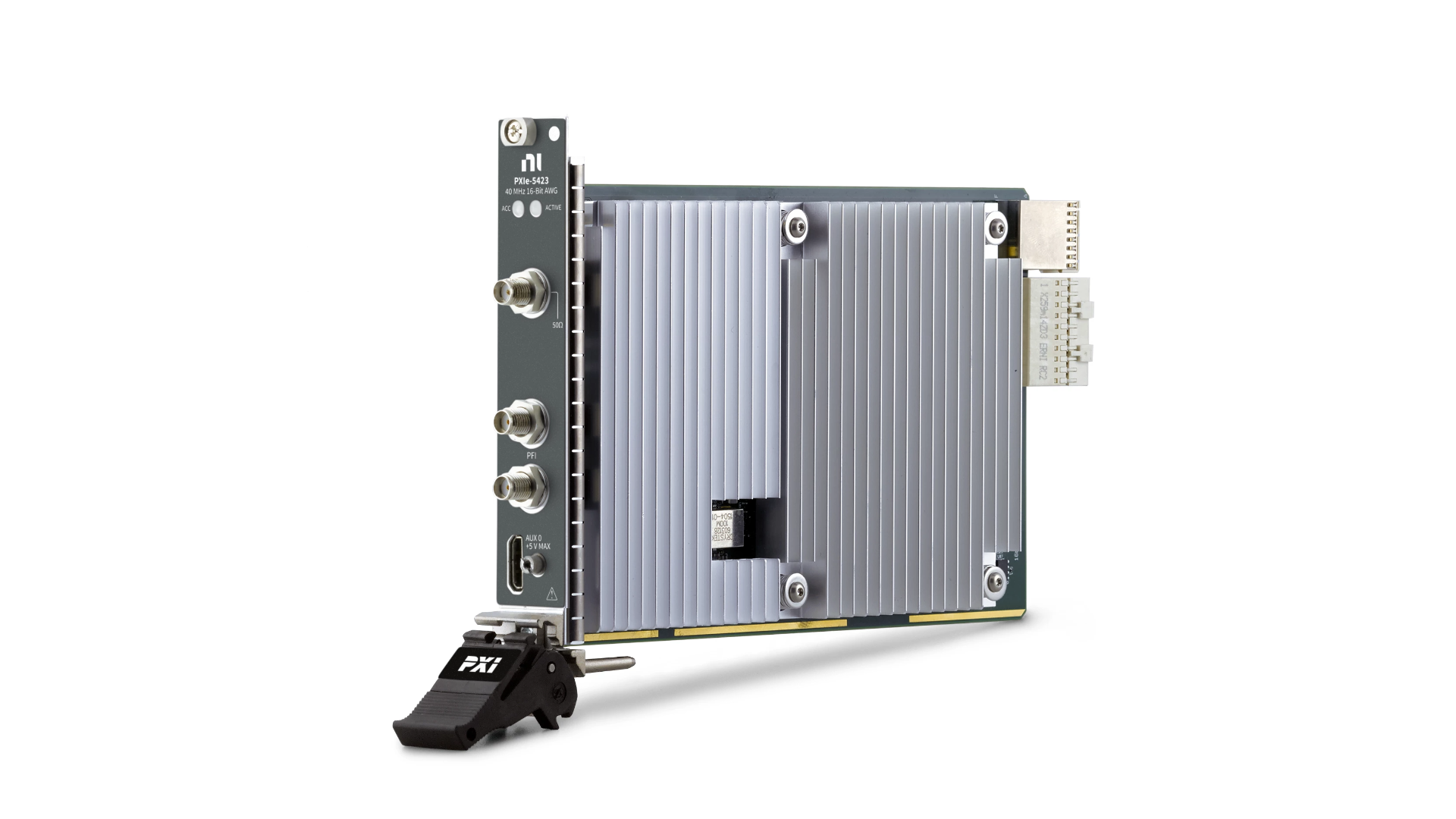

NI PXIe-5423 là bộ tạo dạng sóng tùy chọn 1 hoặc 2 kênh, với băng thông 40 MHz, 16-Bit. PXIe-5423 có thể tạo các dạng sóng do người dùng chỉ định và các hàm tiêu chuẩn bao gồm sóng sin, vuông, tam giác, và răng cưa. PXIe-5423 có thể tạo ra dạng sóng tín hiệu có biên độ điện áp từ -12 V đến +12 V và sử dụng phương pháp lấy mẫu phân đoạn để tạo ra dạng sóng một cách chính xác. PXIe-5423 cũng có các tính năng đồng bộ hóa và tạo sóng nâng cao như vẽ và hiển thị dạng sóng bằng cách sử dụng ngôn ngữ Script.
Đặc điểm ngõ ra tương tự
Số lượng kênh
1 hoặc 2
Kiểu ngõ ra
Tham chiếu đầu cuối
Kiểu kết nối
SMA
Độ phân giải DAC
16 bit
Phạm vi biên độ, với bước nhảy 0.16 dB
Tải 50Ω
0.00775 Vpk-pk đến 12 Vpk-pk
Tải mở
0.0155 Vpk-pk to 24 Vpk-pk
Phạm vi Offset
±50% của phạm vi biên độ (Vpk-pk)
Độ phân giải Offset
16-bit trên toàn bộ phạm vi
Trở kháng ngõ ra
50 Ω
Trở kháng tải
Dạng sóng đầu ra được bù cho các trở kháng do người dùng xác định
Khớp nối đầu ra (tham chiếu đất)
DC
Ngõ ra cho phép
Có thể lựa chọn phần mềm
Độ quá tải đầu ra tối đa
±12 Vpk-pk từ nguồn 50 Ω
Đặc điểm xung Clock
Nguồn xung nhịp tham chiếu
Nguồn nội
PXIe_CLK100 (kết nối bảng nối đa năng)
Tần số xung tham chiếu
100 MHz (<±25 ppm)
Tốc độ xung Clock lấy mẫu
800 MHz
Đặc điểm các bộ Trigger
Nguồn / đích đến
PFI <0..1> (đầu nối bảng điều khiển phía trước SMA)
AUX 0 / PFI <0..7> (bảng điều khiển phía trước MHDMR)
PXI_Trig <0..7> (bộ kết nối đa năng)
