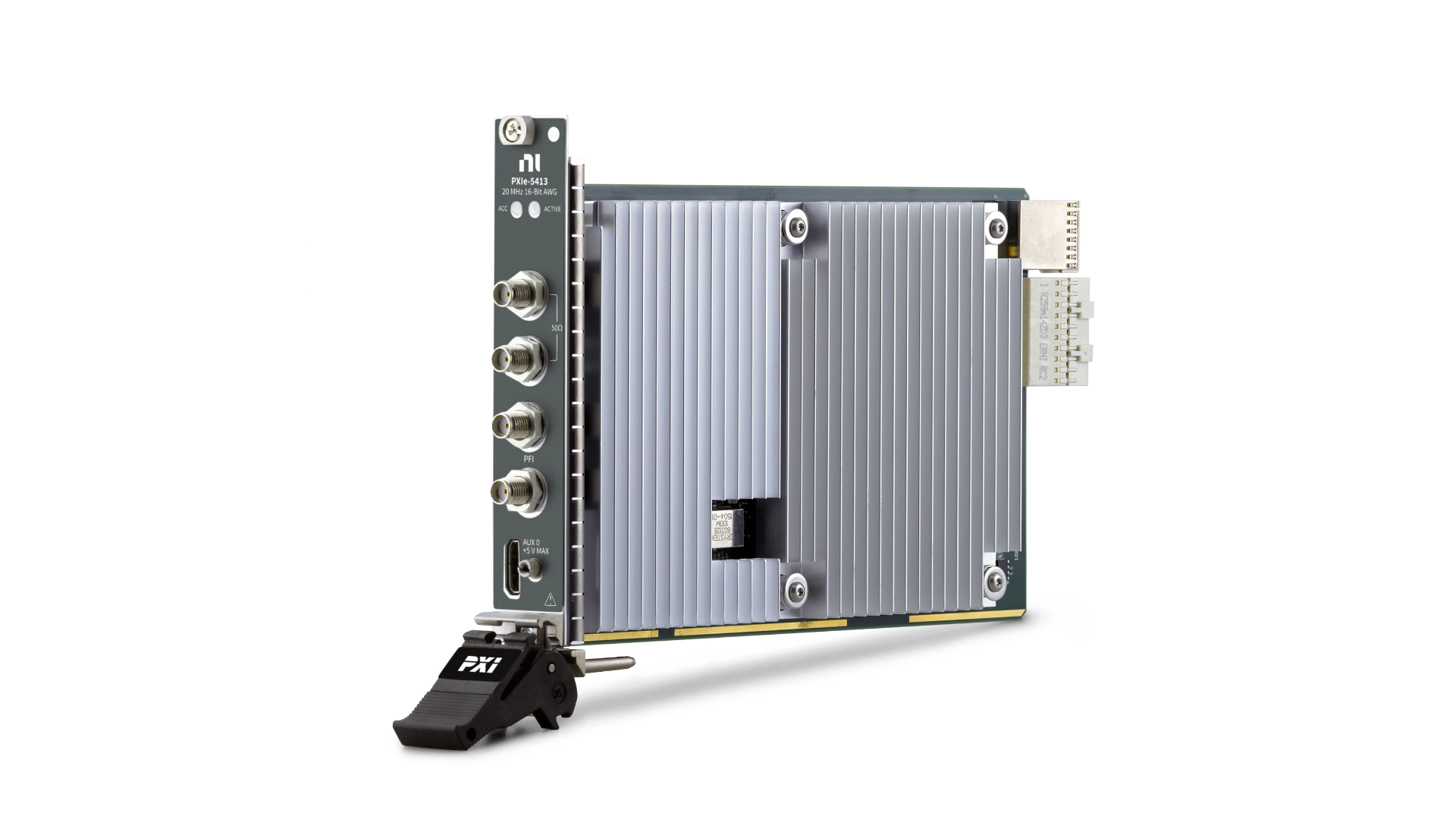

NI PXIe-5413

NI PXIe-5413

NI PXIe-5413: Mô-đun PXI tạo sóng ngẫu, PXI Express, 1 hoặc 2 kênh, băng thông 20 MHz, 16-Bit

NI PXIe-5413 là bộ tạo dạng sóng ngẫu 1 hoặc 2 kênh, với băng thông 20 MHz, độ phân giải 16-Bit. NI PXIe-5413 có thể tạo các dạng sóng do người dùng chỉ định và các hàm tiêu chuẩn bao gồm sóng sin, vuông, tam giác, và răng cưa. PXIe-5413 có thể tạo ra dạng sóng tín hiệu có biên độ điện áp từ -12 V đến +12 V và sử dụng phương pháp tái lấy mẫu phân đoạn (fractional resampling) để tạo ra dạng sóng một cách chính xác. PXIe-5413 cũng có các tính năng đồng bộ hóa tiên tiến.

Mã sản phẩm

  • 784181-01
  • 785114-01

Chi tiết sản phẩm

  • Hỗ trợ dạng sóng tùy ý: Có
  • Băng thông tối đa: 20 MHz
  • Hỗ trợ nâng tần dạng số (digital upconversion): Không
  • Dải điện áp đầu ra tương tự: -12 V đến 12 V
  • Độ phân giải đầu ra tương tự: 16 bit
  • Tạo tín hiệu RF: Không
  • Tốc độ cập nhật tối đa: 800 MS/s
  • Hỗ trợ scripting: Không
  • Đầu nối bus: PXI Express

Đặc điểm ngõ ra tương tự

  • Số lượng kênh
 1 hoặc 2
  • Kiểu ngõ ra
 Tham chiếu đầu cuối
  • Kiểu kết nối
 SMA
  • Độ phân giải DAC
 16 bit
  • Phạm vi biên độ, với bước nhảy 0.16 dB
      • Tải 50Ω
 0.00775 Vpk-pk đến 12 Vpk-pk
      • Tải mở
 0.0155 Vpk-pk to 24 Vpk-pk
  • Phạm vi Offset
 ±50% của phạm vi biên độ (Vpk-pk)
  • Độ phân giải Offset
 16-bit trên toàn bộ phạm vi
  • Trở kháng ngõ ra
 50 Ω
  • Trở kháng tải
 Dạng sóng đầu ra được bù cho các trở kháng do người dùng xác định
  • Khớp nối đầu ra (tham chiếu đất)
 DC
  • Ngõ ra cho phép
 Có thể lựa chọn phần mềm
  • Độ quá tải đầu ra tối đa
 ±12 Vpk-pk từ nguồn 50 Ω

Đặc điểm xung Clock

  • Nguồn xung nhịp tham chiếu
  • Nguồn nội
  • PXIe_CLK100 (kết nối bảng nối đa năng)
  • Tần số xung tham chiếu
 100 MHz (<±25 ppm)
  • Tốc độ xung Clock lấy mẫu
 800 MHz

Đặc điểm các bộ Trigger

  • Nguồn / đích đến
 PFI <0..1> (đầu nối bảng điều khiển phía trước SMA)
AUX 0 / PFI <0..7> (bảng điều khiển phía trước MHDMR)
PXI_Trig <0..7> (bộ kết nối đa năng)
  • Trigger được hỗ trợ
 Start Trigger
  • Kiểu Trigger
 Cạnh lên
  • Các chế độ Trigger
 Single, Continuous, Stepped, Burst
  • Trở kháng đầu vào (DC)
 >100 kΩ

Yêu cầu về nguồn điện

  • Dòng điện:
      • +3.3 V rail
  • 2.3 A
      • +12 V rail
  • 1.8 A
  • Công suất tổng
 29 W

Giao thức kết nối

  • Kiểu kết nối:
 4 mô-đun Gen 1
  • Khe cắm tương thích:
 PXI Express hoặc Hybrid
