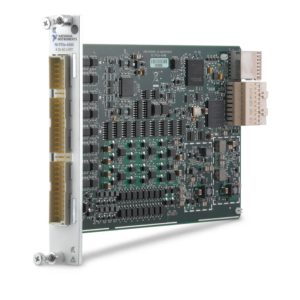

NI PXIe-4340

PXIe-4340 có ngõ vào tương tự được, cung cấp tín hiệu cho máy biến áp vi sai biến đổi tuyến tính AC (LVDT), máy biến áp vi sai biến thiên xoay chiều (RVDT), bộ phân giải, và các phép đo đồng bộ. Đặc biệt, hỗ trợ các phép đo LVDT và RVDT 4-5-6 dây.

PXIe‑4340 lấy mẫu đồng thời ở từng ngõ vào tương tự, đặt tần số và điện áp kích thích cho mỗi kênh một cách độc lập. Người dùng có thể lấy mẫu đồng thời cả 4 kênh với tốc độ lấy mẫu tối đa. Các tính năng chẩn đoán bao gồm tự hiệu chỉnh, phát hiện dòng điện quá tải và cuộn dây bị hở. NI ‑ DAQmx driver đi kèm giúp đơn giản hóa việc đo lường và cấu hình phần cứng.

Đặc điểm ngõ vào

  • Số lượng kênh
4 kênh tương tự ngõ vào
  • Độ phân giải ADC
24 bits
  • Loại ADC
Delta-Sigma
  • Chế độ lấy mẫu
Đồng thời
  • Tốc độ lấy mẫu (fs)
      • Phạm vi
1 S/s to 25.6 kS/s
      • Độ phân giải
≤181.9 uS/s
  • Điện áp làm việc tối đa (Tín hiệu + chế độ thông thường)
4 Vrms
  • Phạm vi AI ngõ vào tuyệt đối
7 Vrms
  • Trở kháng ngõ vào vi sai
200 kΩ
  • Độ tuyến tính
0.01%
  • Nhiễu xuyên âm
-100 dB
  • Bảo vệ ngõ vào
±30 V
  • Kích thước bộ nhớ FIFO
1023 samples
  • Truyền dữ liệu
Bộ nhớ truy cập trực tiếp (DMA), được lập trình I/O

Đặc điểm bộ Trigger

  • Bộ Trigger tương tự
      • Nguồn
AI <0..3>
      • Mức độ
Có thể lập trình đầy đủ phạm vi (Phụ thuộc vào phạm vi ngõ vào)
      • Chế độ
Rising-edge, Rising-edge with hysteresis,
Falling-edge, Falling-edge with hysteresis,
Entering Window, Leaving Window
      • Độ phân giải
24 bits
  • Bộ Trigger kỹ thuật số
      • Nguồn
PFI0, PXI_TRIG<0..7>, PXI_STAR,
PXIe_DSTAR<A..B>
      • Phân cực
Có thể lựa chọn bằng phần mềm
      • Trở kháng ngõ vào
100 ns cho PXI_TRIG<0..7>, 20 ns cho ngõ khác

Yêu cầu về nguồn điện

  • Nguồn điện:
      • 12 V
0.9 A
      • 3.3 V
0.9 A

Giao thức kết nối

  • Kiểu kết nối
1 mô-đun ngoại vi PXI Express,
  • Khe cắm tương thích
Khe cắm kết hợp PXI Express hoặc PXI Express
  • Các kênh DMA
4, ngõ vào tương tự
