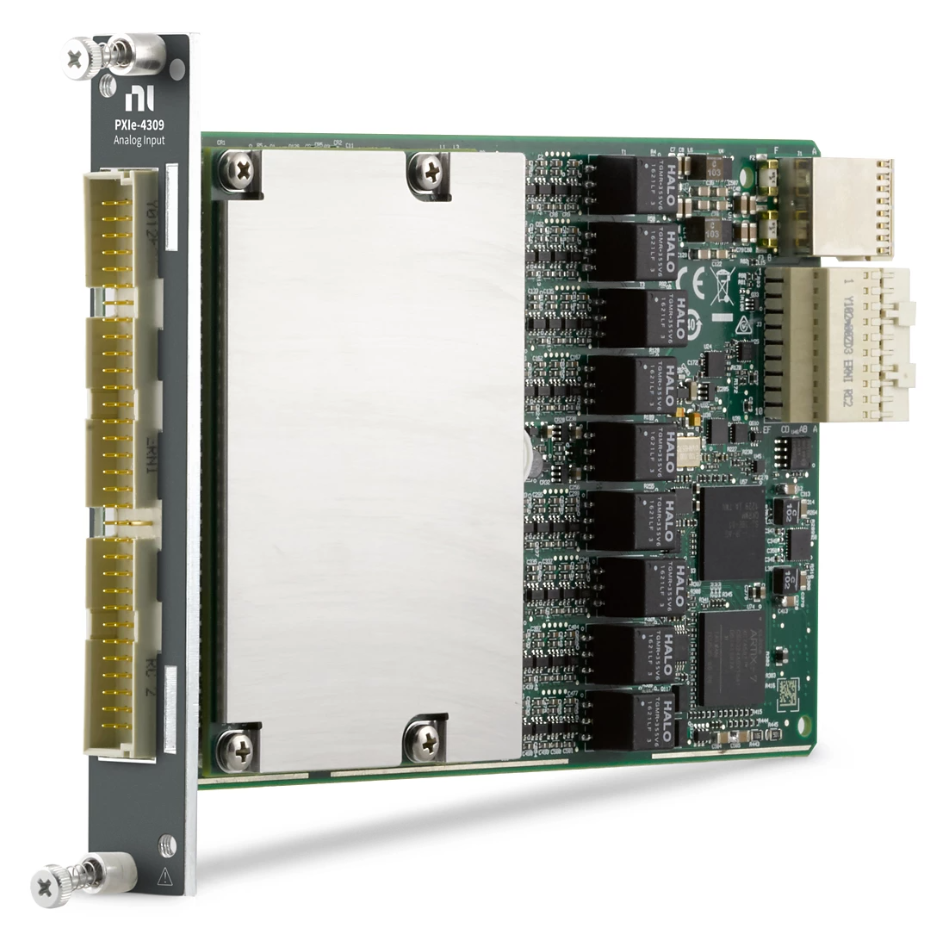

NI PXIe-4309

NI PXIe-4309: Mô-đun PXI đầu vào tương tự, PXI Express, 32 kênh (8 ADC), ±15 V, độ phân giải linh hoạt 18 đến 28 bit, 2 MS/s

NI PXIe-4309 lấy mẫu lên tới 32 kênh vi sai và ghép kênh các kênh đầu vào tương tự trên tám ADC lấy mẫu đồng thời. Mô-đun lấy mẫu tám kênh đầu vào lên đến 2 MS/s/ch (một kênh trên mỗi ADC) và 32 kênh đầu vào lên đến 10 kS/s/ch (bốn kênh trên mỗi ADC). Độ phân giải linh hoạt của mô-đun dao động từ 18 bit ở tốc độ lấy mẫu 2 MS/s/ch đến 28 bit ở tốc độ lấy mẫu 2 S/s/ch. Mô-đun này có tính năng lấy trung bình và lọc tín hiệu trên bo mạch, auto-zero measurement switching và chế độ chopping sử dụng một cặp kênh để cung cấp khả năng mức loại bỏ nhiễu tốt và cho phép đo nano-volt chính xác và tin cậy.

Mã sản phẩm

784471-01

Chi tiết sản phẩm

Tốc độ lấy mẫu tối đa: 2 MS/s/ch
Dải điện áp đầu vào tương tự: -0.1 V đến 0.1 V, -1 V đến 1 V, -10 V đến 10 V, -15 V đến 15 V
Cách ly đầu vào tương tự: Không
Số kênh đầu vào tương tự vi sai tối đa: 32
Độ phân giải đầu vào tương tự: Linh hoạt 18 đến 28 bit
Bộ lọc thông thấp rời rạc: -
Lọc: Chống răng cưa (Anti-Alias)

Đặc điểm

Kiểu kết nối:

96-pin male DIN 41612/IEC 60603-2

Đặc tính ngõ vào

Số kênh:	Tối đa 32 kênh vi sai ngõ vào tương tự
Số bộ ADC:	8
Độ phân giải ADC:	18 bit
Chế độ lấy mẫu:	Đồng thời
Tốc độ lấy mẫu tối đa:	2 MS/s
Ghép điện ngõ vào:	DC
Khoảng điện áp ngõ vào:	±0.1 V, ±1.0 V, ±10 V, ±15 V
