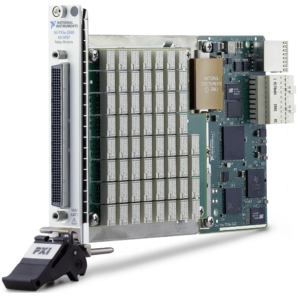

NI PXI-2569


NI PXIe-2569 là một mô-đun chuyển mạch đa năng có các rờ-le phần ứng dạng A đơn cực độc lập (SPST). Mô-đun hoàn toàn có thể được lập trình phần mềm và có danh sách quét 32.000 bước cho khả năng quét xác định.

NI PXIe-2569 này cung cấp mật độ rờ-le tối đa, vì vậy rất lý tưởng cho các tải kiểm tra tự động công suất trung bình.

Đặc điểm ngõ vào

  • Điện áp chuyển mạch tối đa:
    • Kênh nối kênh:
100 V
    • Kênh nối đất:
100 V, CAT I
  • Công suất chuyển mạch tối đa (mỗi kênh):
60 W, 62,5 VA (DC đến 60 Hz)
  • Dòng điện tối đa:
1 A
  • Các kênh đồng thời ở dòng điện tối đa (≤35 ° C)
50

Đặc điểm Trigger

  • Ngõ vào Trigger
    • Nguồn
Dòng kích hoạt PXI 0–7
    • Chiều dài xung tối thiểu
150 ns
  • Ngõ ra Trigger
    • Các điểm đến
Dòng kích hoạt PXI 0–7
    • Chiều dài xung
Có thể lập trình (1µs đến 62µs )

Đặc điểm vật lý NI PXIe-2569

  • Kiểu rờ-le
Cơ điện, chốt
  • Đầu nối I / O
200 POS LFH Matrix 50
  • Yêu cầu công suất PXI
    • PXI
  • Mức điện áp 5 V: 6 W
  • Mức điện áp 3.3 V: 2.5 W
    • PXI Express
  • Mức điện áp 12 V: 7.5 W
  • Mức điện áp 3.3 V: 2.5 W
