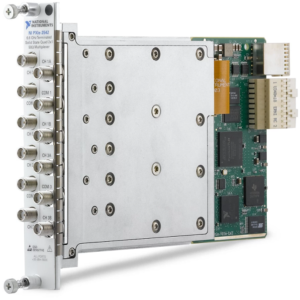

NI PXIe-2542
NI PXIe‑2542 là mô-đun chuyển mạch phù hợp để định tuyến tín hiệu RF cho các ứng dụng thử nghiệm sản xuất. Mô-đun có các rờ-le thể rắn hiệu suất cao mang lại những lợi ích như tuổi thọ cơ học không giới hạn và thời gian chuyển mạch nhanh chóng. Các đầu nối SMA gắn phía trước giúp kết nối dễ dàng với các thiết bị RF và có tính năng kết thúc trên mọi đường và kênh COM.
Thiết kế của NI PXIe‑2542 giúp giảm thiểu sự phản xạ của tín hiệu RF và bảo vệ các thiết bị.
Đặc điểm ngõ vào
- Tần số ngõ vào tối thiểu:
|
10 MHz |
|
|
50 Ω danh nghĩa |
|
|
AC |
- Điện áp đầu vào DC an toàn tối đa:
|
±8V |
- Dòng điện tối đa (chuyển mạch hoặc dẫn, trên mỗi kênh):
|
2 A |
- Các kênh đồng thời ở dòng điện tối đa (≤55°C):
|
40 |
- Điều kiện chuyển mạch tối thiểu:
|
20 mV/1 mA |
Đặc điểm Trigger
|
|
|
|
|
Dòng kích hoạt PXI 0–7 |
|
|
150 ns |
|
|
|
|
|
Dòng kích hoạt PXI 0–7 |
|
|
Có thể lập trình (1µs đến 62µs ) |
Đặc điểm vật lý NI PXI-2542
|
|
FET |
|
|
Jack 12 SMA, male |
|
|
|
|
|
- Mức điện áp 5 V: 0.1 W
- Mức điện áp 3.3 V: 0.7 W
|
|
|
- Mức điện áp 12 V: 0.6 W
- Mức điện áp 3.3 V: 0.9 W
|
