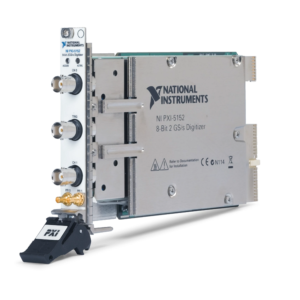

NI PXI-5152

PXI-5152 là mô-đun máy hiện sóng 2 kênh tốc độ cao, cung cấp các tính năng cài đặt linh hoạt và có thể lập trình cho ghép nối, trở kháng đầu vào, dải điện áp và lọc. Máy hiện sóng PXI cũng có một số chế độ kích hoạt, bộ nhớ tích hợp sâu và driver hỗ trợ, bao gồm các chức năng truyền dữ liệu và phân tích.

Thiết bị này lý tưởng cho các ứng dụng có tín hiệu nhanh, có thể đáp ứng với yêu cầu băng thông tương tự lên đến 300 MHz và cấu hình đo linh hoạt. PXI-5152 có khả năng đồng bộ hóa PXI và thông lượng dữ liệu nâng cao.

Đặc điểm ngõ vào tương tự

  • Số lượng kênh:
 2 kênh (lấy mẫu đồng thời)
  • Kiểu ngõ vào:
 Kiểu tham chiếu đầu cuối
  • Kiểu kết nối:
 BNC

Đặc điểm trở kháng và khớp nối

  • Trở kháng ngõ vào:
  • 50 Ω ±1.5%
  • 1 MΩ ±1.0%
  • Kiểu ghép ngõ vào:
 Có thể lựa chọn bằng phần mềm: AC, DC, GND

Đặc điểm xung Clock lấy mẫu







  • Xung Clock lấy mẫu:
    • Nguồn xung:
  • Xung Clock tích hợp trên bo mạch (bộ dao động bên trong)
  • PFI 0 (mặt trước của đầu nối SMB)
  • Nguồn bên trong:
  • Xung Clock tích hợp trên bo mạch (bộ dao động bên trong)
  • Lấy mẫu thời gian thực: 15.26 kS/s đến 1 GS/s
  • Chế độ lấy mẫu thời gian thực (TIS): 2 GS/s (chỉ trên kênh đơn)
  • Lấy mẫu xen kẽ ngẫu nhiên (RIS): 2 GS/s đến 20 GS/s với gia số 1 GS/s
    • Tốc độ lấy mẫu thời gian thực:
 15.26 kS/s đến 1 GS/s
    • Chế độ lấy mẫu thời gian thực (TIS):
 2 GS/s (chỉ trên kênh đơn)
    • Chế độ lấy mẫu xen kẽ ngẫu nhiên (RIS):
 2 GS/s đến 20 GS/s với gia số 1 GS/s (chỉ dạng sóng lặp lại)
  • Xung Clock ngoại:
    • Nguồn:
 PFI 0 (mặt trước của đầu nối SMB)
    • Phạm vi tần số:
 350 MHz đến 1 GHz
    • Dung sai chu kỳ xung:
 45% đến 55%
  • Xung Clock lấy mẫu và xung Clock tham chiếu ở ngõ vào:
    • Dải điện áp đầu vào:
 0.65 Vpk-pk đến 2.8 Vpk-pk (0 dBm to 13 dBm)
    • Ngưỡng quá tải tối đa ở đầu vào:
 7 R RMS với giá trị đỉnh tuyệt đối ≤10 V
    • Trở kháng:
 50 Ω
    • Bộ ghép nối:
 AC
  • Xung Clock tham chiếu ở ngõ ra:
    • Trở kháng:
 50 Ω
    • Kiểu logic:
 3.3 V CMOS, ngoại trừ khi xuất ra 5 V
    • Dòng điện kích thích tối đa:
 ±24 mA



Đặc điểm các bộ Trigger

  • Các loại Trigger:
 Edge, Window, Hysteresis, Video, Digital, Immediate, Software
  • Nguồn Trigger:
 CH 0
CH 1
TRIG
PFI <0..1>
PXI_Trig <0..6>
PXI Star Trigger
Software

Yêu cầu về nguồn điện

  • Dòng điện danh định:
  • 1.1 A với nguồn +3.3 V DC
  • 1.9 A với nguồn +5 V DC
  • 500 mA với nguồn +12 V DC
  • 210 mA với nguồn -12 V DC
  • Tổng công suất:
 21.65 W
