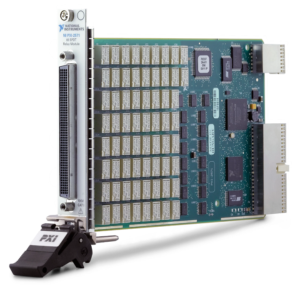

NI PXI-2571

Mô-đun PXI rờ-le SPDT, 66 kênh, 1 A

NI PXI-2571 là một mô-đun chuyển mạch đa năng sở hữu các rờ-le phần ứng dạng C đơn cực kép độc lập (SPDT). Mỗi kênh chuyển tiếp có đầu nối thường đóng (NC), thường mở (NO) và đầu nối chung (COM).

Đặc điểm ngõ vào

Điện áp chuyển mạch tối đa:
Kênh nối kênh:	100 V
Kênh nối đất:	100 V, CAT I
Công suất chuyển mạch tối đa (mỗi kênh):	60 W, 62,5 VA (DC đến 60 Hz)
Dòng điện tối đa:	1 A
Các kênh đồng thời ở dòng điện tối đa (≤35 ° C)	66
Tải công tắc tối thiểu	20 mV/1 mA

Đặc điểm Trigger

Ngõ vào Trigger
Nguồn	Dòng kích hoạt PXI 0–7
Chiều dài xung tối thiểu	150 ns
Ngõ ra Trigger
Các điểm đến	Dòng kích hoạt PXI 0–7
Chiều dài xung	Có thể lập trình (1µs đến 62µs )

Đặc điểm vật lý NI PXI-2571

Kiểu rờ-le	Cơ điện, chốt
Đầu nối I / O	200 POS LFH Matrix 50
Yêu cầu công suất PXI
PXI	Mức điện áp 5 V: 6 W Mức điện áp 3.3 V: 2.5 W
