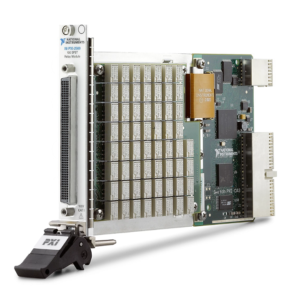

NI PXI-2569

NI PXI-2569 là một mô-đun chuyển mạch đa năng sở hữu các rờ-le phần ứng dạng A đơn cực độc lập (SPST). Mô-đun hoàn toàn có thể được lập trình phần mềm và có danh sách quét 32.000 bước cho khả năng quét xác định.

NI PXI-2569 này cung cấp mật độ rờ-le tối đa, vì vậy rất lý tưởng cho các tải kiểm tra tự động công suất trung bình.

Đặc điểm ngõ vào

Điện áp chuyển mạch tối đa:
Kênh nối kênh:	100 V
Kênh nối đất:	100 V, CAT II
Công suất chuyển mạch tối đa (mỗi kênh):	60 W, 62,5 VA (DC đến 60 Hz)
Dòng điện tối đa:	1 A
Các kênh đồng thời ở dòng điện tối đa (≤35 ° C)	50

Đặc điểm Trigger

Ngõ vào Trigger
Nguồn	Dòng kích hoạt PXI 0–7
Chiều dài xung tối thiểu	150 ns
Ngõ ra Trigger
Các điểm đến	Dòng kích hoạt PXI 0–7
Chiều dài xung	Có thể lập trình (1µs đến 62µs )

Đặc điểm vật lý NI PXI-2569

Kiểu rờ-le	Cơ điện, chốt
Đầu nối I / O	200 POS LFH Matrix 50
Yêu cầu công suất PXI
PXI	Mức điện áp 5 V: 6 W Mức điện áp 3.3 V: 2.5 W
PXI Express	Mức điện áp 12 V: 7.5 W Mức điện áp 3.3 V: 2.5 W
