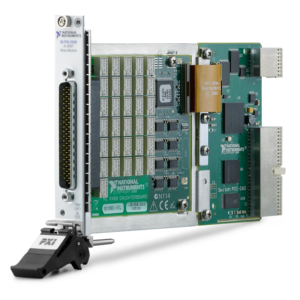

NI PXI-2568
NI PXI-2568 là một mô-đun chuyển mạch đa năng sở hữu các rờ-le phần ứng dạng A đơn cực độc lập (SPST). Mỗi rờ-le không giữ trạng thái với nội trở thấp và hệ số trôi nhiệt thấp. Mô-đun có thể được lập trình phần mềm hoàn toàn và hỗ trợ theo dõi số lần chuyển tiếp trên bo mạch.
Với khả năng kết hợp hiệu quả giữa điện áp / dòng điện và mật độ rờ-le, NI PXI-2568 lý tưởng cho tải thiết bị kiểm tra tự động (ATE) hoặc để kiểm soát máy sưởi, đèn và quạt.
Đặc điểm ngõ vào
- Điện áp chuyển mạch tối đa:
|
|
|
|
100 V |
|
|
100 V, CAT I |
- Công suất chuyển mạch tối đa (mỗi kênh):
|
60 W, 62,5 VA (DC đến 60 Hz) |
|
|
2 A |
- Các kênh đồng thời ở dòng điện tối đa (≤35 ° C)
|
31 |
|
|
20 mV/10 mA |
Đặc điểm Trigger
|
|
|
|
|
Dòng kích hoạt PXI 0–7 |
|
|
150 ns |
|
|
|
|
|
Dòng kích hoạt PXI 0–7 |
|
|
Có thể lập trình (1µs đến 62µs ) |
Đặc điểm vật lý NI PXI-2568
|
|
Cơ điện, chốt |
|
|
62-pin D-SUB, male |
|
|
- Mức điện áp 5 V: 6 W
- Mức điện áp 3.3 V: 2.5 W
|
