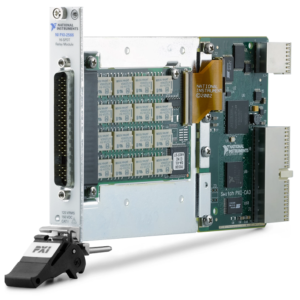

NI PXI-2566

NI PXI-2566 là một mô-đun chuyển mạch đa năng có các rờ-le phần ứng dạng C đơn cực kép độc lập (SPDT). Mỗi rờ-le không giữ trạng thái với nội trở thấp và hệ số trôi nhiệt thấp. Mô-đun lý tưởng cho việc chuyển mạch, định tuyến và kiểm soát các tín hiệu dòng điện cao. Mỗi kênh chuyển tiếp có một đầu nối thường đóng (NC), thường mở (NO) và đầu nối chung (COM).

Đặc điểm ngõ vào

Điện áp chuyển mạch tối đa:
Kênh nối kênh:	150 V DC, 125 V AC
Kênh nối đất:	150 V DC, 125 V AC, CAT I
Công suất chuyển mạch tối đa (mỗi kênh):	60 W, 62,5 VA (DC đến 60 Hz)
Dòng điện tối đa:	2 A DC, 2 A AC
Các kênh đồng thời ở dòng điện tối đa (≤25°C)	16

Đặc điểm Trigger

Ngõ vào Trigger
Nguồn	Dòng kích hoạt PXI 0–7
Chiều dài xung tối thiểu	150 ns
Ngõ ra Trigger
Các điểm đến	Dòng kích hoạt PXI 0–7
Chiều dài xung	Có thể lập trình (1µs đến 62µs )
Điện áp danh định bảng điều khiển trước	3.3 V TTL, 8 mA

Đặc điểm vật lý NI PXI-2566

Kiểu rờ-le	Cơ điện, nonlatching
Đầu nối I / O	62-pin D-SUB, male
Yêu cầu công suất PXI	Mức điện áp 5 V: 4.5 W Mức điện áp 3.3 V: 2.5 W
