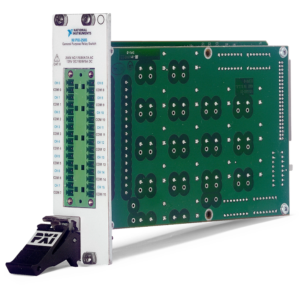

NI PXI-2565

NI PXI-2565 là một mô-đun chuyển mạch đa năng có các rờ-le phần ứng dạng A đơn cực độc lập (SPST). Mô-đun cung cấp khả năng chuyển mạch dòng cao của nguồn điện DC, nguồn dòng AC và nguồn dòng AC / DC. NI PXI-2565 có thể được lập trình phần mềm hoàn toàn và hỗ trợ đồng bộ hóa nhiều thiết bị.

Đặc điểm ngõ vào

Điện áp chuyển mạch tối đa:
Kênh nối kênh:	125 V DC, 250 V AC
Kênh nối đất:	125 V DC, 250 V AC, CAT II
Dòng điện chuyển mạch tối đa:	5 A ở mức 30 V DC
Dòng điện chuyển mạch tối đa (điện trở, trên mỗi kênh):	7 A ở mức 250 V DC
Công suất chuyển mạch tối đa (mỗi kênh):	150 W, 1750 VA
Dòng mang tối đa (mỗi kênh):	5 A DC, 7A AC
Tải chuyển mạch tối thiểu:	10 mA, 5 V DC

Đặc điểm Trigger

Ngõ vào Trigger
Nguồn	Dòng kích hoạt PXI 0–7
Chiều dài xung tối thiểu	70 ns
Ngõ ra Trigger
Các điểm đến	Dòng kích hoạt PXI 0–7
Chiều dài xung	Có thể lập trình (1µs đến 62µs )

Đặc điểm vật lý NI PXI-2565

Kiểu rờ-le	Cơ điện, nonlatching
Đầu nối I / O	Đầu nối 16 x 2 minicombicon
Yêu cầu công suất PXI	Mức điện áp 5 V: 5.5 W
