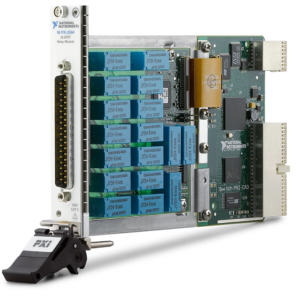

NI PXI-2564

NI PXI-2564 là một mô-đun chuyển mạch đa năng có các rờ-le phần ứng dạng A đơn cực độc lập (SPST). Mỗi rờ-le không giữ trạng thái với nội trở thấp và hệ số trôi nhiệt thấp.

NI PXI-2564 có thể được lập trình phần mềm hoàn toàn và hỗ trợ theo dõi số lần chuyển tiếp trên bo mạch. Nhờ khả năng kết hợp hiệu quả giữa điện áp / dòng điện và mật độ rờ-le, mô-đun mang tính lý tưởng để chuyển đổi tín hiệu và tải công suất từ trung bình lên cao trong các ứng dụng quân sự, ô tô hoặc kiểm tra tự động.

Đặc điểm ngõ vào

Điện áp chuyển mạch tối đa:
Kênh nối kênh:	150 V DC, 150 V AC
Kênh nối đất:	150 V DC, 150 V AC, CAT II
Công suất chuyển mạch tối đa (mỗi kênh):
AC:	750 VA
DC:	30 V: 150 W 150 V: 30W
Dòng dẫn tối đa (mỗi kênh):	5 A
Các kênh đồng thời ở dòng điện tối đa (≤55°C)	16

Đặc điểm Trigger

Ngõ vào Trigger
Nguồn	Dòng kích hoạt PXI 0–7
Chiều dài xung tối thiểu	150 ns
Ngõ ra Trigger
Các điểm đến	Dòng kích hoạt PXI 0–7
Chiều dài xung	Có thể lập trình (1µs đến 62µs )

Đặc điểm vật lý NI PXI-2564

Kiểu rờ-le	Cơ điện, nonlatching
Đầu nối I / O	37-pin D-SUB, male
Yêu cầu công suất PXI	Mức điện áp 5 V: 5 W Mức điện áp 3.3 V: 2.5 W
