NI PXI-2522

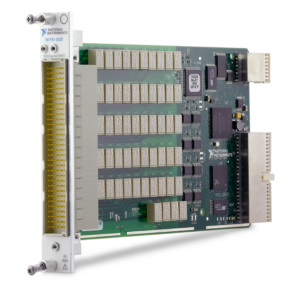

NI PXI-2522 là một mô-đun chuyển mạch đa năng có các rờ-le phần ứng dạng C đơn cực độc lập (DPST). Mỗi rờ-le không giữ trạng thái với nội trở thấp và hệ số trôi nhiệt thấp.

NI PXI-2522 có thể được lập trình phần mềm hoàn toàn và hỗ trợ theo dõi số lần chuyển tiếp trên bo mạch. Nhờ khả năng kết hợp hiệu quả giữa điện áp / dòng điện và mật độ rờ-le, mô-đun mang tính lý tưởng cho tải thiết bị kiểm tra tự động (ATE) hoặc để kiểm soát máy sưởi, đèn và quạt.

Đặc điểm ngõ vào

  • Điện áp chuyển mạch tối đa:
    • Kênh nối kênh:
100 V
    • Kênh nối đất:
 100 V, CAT I
  • Công suất chuyển mạch tối đa (mỗi kênh):
60 W, 62.5 VA (DC đến 60 Hz)
  • Dòng điện tối đa (chuyển mạch hoặc dẫn, trên mỗi kênh):
2 A
  • Các kênh đồng thời ở dòng điện tối đa (≤55°C):
40
  • Điều kiện chuyển mạch tối thiểu:
20 mV/1 mA

Đặc điểm Trigger

  • Ngõ vào Trigger
    • Nguồn
Dòng kích hoạt PXI 0–7
    • Chiều dài xung tối thiểu
150 ns
  • Ngõ ra Trigger
    • Các điểm đến
Dòng kích hoạt PXI 0–7
    • Chiều dài xung
Có thể lập trình (1µs đến 62µs )

Đặc điểm vật lý NI PXI-2522

  • Kiểu rờ-le
Cơ điện, nonlatching
  • Đầu nối I / O
160 DIN 41612, 160 vị trí, male
  • Yêu cầu công suất PXI
  • Mức điện áp 5 V: 7 W
  • Mức điện áp 3.3 V: 2.5 W
