FD-11605

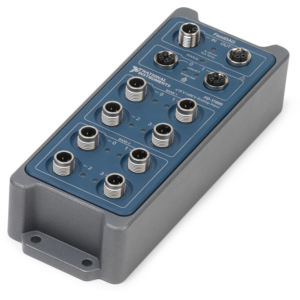

FD-11605 là thiết bị thu thập dữ liệu đo có 8 kênh ngõ vào điện áp ± 60 V. FD-11605 có độ phân giải 24-bit với tốc độ lấy mẫu đồng thời lên đến 100 kS / s. FD-11605 có sự cách ly giữa các kênh, giúp loại bỏ nhiễu từ các vòng nối đất và bảo vệ mạch thiết bị đo khỏi điện áp quá độ lên đến 1000 V. FD-11605 có khả chống bụi và nước đáp ứng tiêu chuẩn IP67, có thể hoạt động trong môi trường -40°C đến 85°C và có thể chịu sốc 100 g và rung 10 grm. FD-11605 kết hợp Time Sensitive Networking (TSN) và có tính năng chuyển mạch mạng tích hợp cùng với mạch nguồn tích hợp để kết nối mạng liên kết đơn giản. FD-11605 có thể được lập trình với NI-DAQmx để đồng bộ hóa tự động với các thiết bị FieldDAQ™ khác.

Đặc điểm ngõ vào

Kiểu kết nối:	4-pin A-coded male M12 connector
Số lượng kênh:	8 kênh ngõ vào tương tự
Cách ly kênh:	Cách ly Galvanic giữa các kênh và với khung thiết bị
Phạm vi điện áp ngõ vào:	±60 V, ±16 V
Độ phân giải ADC:	24 bit
Loại ADC:	Delta-Sigma
Chế độ lấy mẫu:	Lấy mẫu đồng thời (Simultaneous)
Xung nhịp cơ sở:	13.1072 MHz, 12.8 MHz, 12.288 MHz, 10.24 MHz
Tốc độ lấy mẫu dữ liệu:	Tối thiểu 500 Sample/s Tối đa 102.4 kSample/s

Đặc điểm bộ Time-Based Trigger

Kiểu Trigger:

Start Trigger, Sync Pulse

Thời gian và Đồng bộ

Giao thức:

IEEE 802.1AS

Giao tiếp mạng

Số lượng cổng:	2 cổng
Loại đầu nối:	8-pin X-coded M12.
Giao thức:	TCP/IP, UDP

Yêu cầu về nguồn điện

Phạm vi điện áp ngõ vào:	Vin : 9 VDC đến 30 VDC Vaux : lên đến 30 VDC
Mức tiêu thụ điện năng tối đa của thiết bị:	6 W
Đầu nối đầu vào nguồn điện:	5-pin L-coded male M12 connector
Đầu nối đầu ra nguồn điện:	5-pin L-coded female M12 connector
