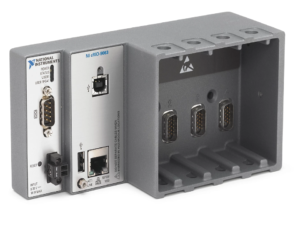

NI cRIO-9063


NI cRIO-9063 là một bộ điều khiển sở hữu thiết kế chắc chắn, không quạt, có thể sử dụng cho các ứng dụng điều khiển và giám sát nâng cao. Thiết bị sở hữu FPGA, bộ xử lý thời gian thực chạy trên NI Linux Real-Time OS và giao diện người dùng nhúng.

Ngoài ra, NI cRIO-9063 có khe cắm SDHC và nhiều cổng kết nối, bao gồm một cổng tri-speed RJ-45 Gigabit Ethernet, một cổng USB host, một cổng USB dành cho thiết bị và một cổng kết nối RS-232.

Tổng quan NI cRIO-9063

  • Số lượng khay mô-đun dòng C:
4 khay mô-đun

Bộ xử lý

  • Kiểu:
Xilinx Zynq-7000, XC7Z020 tất cả các SoC có thể lập trình
  • Kiến trúc:
ARM Cotex-A9
  • Tốc độ:
667 MHz
  • Số lõi:
2

Phần mềm

  • Phần mềm ứng dụng yêu cầu:
    • LabVIEW:
  • LabVIEW 2014 SP1 hoặc mới hơn
  • Mô-đun LabVIEW Real-Time 2014 SP1 hoặc mới hơn
  • Mô-đun LabVIEW FPGA 2014 SP1 hoặc mới hơn
    • Phần mềm Driver:
NI-RIO Device Drivers 14.5 hoặc mới hơn

Mạng

  • Giao tiếp mạng:
10Base-T, 100Base-TX, và 1000Base-T Ethernet
  • Tương thích:
IEEE 802.3
  • Tốc độ giao tiếp:
10 Mbps, 100 Mbps, 1000 Mbps tự động điều chỉnh, bán song công / song công
  • Chiều dài dây cáp tối đa:
100 m/đoạn

Cổng USB

  • Cổng thiết bị USB:
    • Kiểu:
USB 2.0 tốc độ cao, với đầu nối tiêu chuẩn B
    • Tốc độ dữ liệu tối đa:
480 Mb/s
  • Cổng USB host:
    • Kiểu:
USB 2.0 tốc độ cao, với đầu nối tiêu chuẩn A
    • Tốc độ dữ liệu tối đa:
480 Mb/s

Bộ nhớ NI cRIO-9063

  • Bộ nhớ cố định:
512 MB
  • DRAM:
256 MB

FPGA

  • Loại:
Xilinx Zynq-7000, XC7Z020 tất cả các SoC có thể lập trình

Yêu cầu về nguồn điện NI cRIO-9063

  • Khoảng điện áp ngõ vào
9 V đến 30 V
  • Bảo vệ điện áp ngược:
Tối đa 30 VDC

Kích thước vật lý NI cRIO-9063

  • Kích thước:
178.1 mm × 87.3 mm × 64.3 mm (7.01 in. × 3.44 in. × 2.63 in.)
