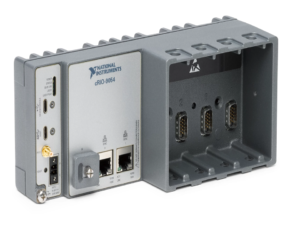

NI cRIO-9055


NI cRIO-9055 là một bộ điều khiển sở hữu thiết kế chắc chắn, có thể triển khai cho các ứng dụng điều khiển và thu thập dữ liệu. NI cRIO-9055 cung cấp bộ xử lý lõi kép Intel Atom, FPGA Artix-7 và bốn khe cắm cho các mô-đun Dòng C. NI cRIO-9055 chạy hệ điều hành NI Linux Real-Time với quyền truy cập vào các I/O thông qua trình điều khiển NI-DAQmx hoặc mô-đun LabVIEW FPGA.

NI cRIO-9055 cung cấp thời gian chính xác, đồng bộ hóa và môi trường giao tiếp xác định qua mạng sử dụng TSN, là thiết bị lý tưởng để thực hiện các phép đo và điều khiển phân tán. NI cRIO-9055 cung cấp hai cổng Gigabit Ethernet, một cổng  USB Host 3.1, một cổng thiết bị USB 2.0, một dòng kích hoạt và một khe cắm thẻ μSD để lưu trữ dữ liệu cục bộ.

Tổng quan NI cRIO-9055

  • Số lượng khay mô-đun dòng C:
 4 khay mô-đun

Bộ xử lý

  • CPU:
 Intel Atom E3805 2 lõi
  • Tần số CPU:
 1.33 GHz
  • Bộ đệm On-die L2:
 1 MB (shared)

Phần mềm

  • Hệ điều hành:
 NI Linux Real-Time (64-bit)
  • Phần mềm ứng dụng yêu cầu:
    • LabVIEW:
  • LabVIEW 2018 hoặc mới hơn
  • Mô-đun LabVIEW Real-Time 2018 hoặc mới hơn
  • Mô-đun LabVIEW FPGA 2018 hoặc mới hơn
    • Công cụ phát triển C/C++ cho NI Linux Real-Time:
 Eclipse phiên bản 2014 hoặc mới hơn
  • Driver phần mềm yêu cầu:
 NI CompactRIO Device Driver 18.1 hoặc mới hơn

Cổng mạng / Ethernet

  • Số lượng cổng:
 2
  • Giao tiếp mạng:
 10Base-T, 100Base-TX, và 1000Base-T Ethernet
  • Tương thích:
 IEEE 802.3
  • Tốc độ giao tiếp:
 10 Mbps, 100 Mbps, 1000 Mbps tự động điều chỉnh
  • Chiều dài dây cáp tối đa:
 100 m/đoạn

Định thời và đồng bộ hóa mạng

  • Giao thức:
  • IEEE 802.1AS-2011
  • IEEE 1588-2008
  • Cổng Ethernet được hỗ trợ:
 Port 0, port 1

Cổng USB

  • Port 1:
    • Kiểu:
 USB Type-C, cổng thiết bị với Console Out
    • Giao tiếp USB:
 USB 2.0, Hi-Speed
    • Tốc độ dữ liệu tối đa:
 480 Mb/s
  • Port 2:
    • Kiểu:
 USB Type-C, cổng host
    • Giao tiếp USB:
 USB 3.1 Gen1, SuperSpeed
    • Tốc độ dữ liệu tối đa:
 5 Gb/s

Bộ nhớ NI cRIO-9055

  • Thẻ nhớ MicroSD hỗ trợ:
 Theo chuẩn SD và SDHC
  • Dung lượng SSD:
 4 GB
  • Loại SSD:
 Planar SLC NAND
  • DRAM:
  • Loại: DDR3L
  • Dung lượng 2 GB

FPGA

  • Loại:
  Xilinx Atrix-7 A100T

Chế độ Real-Time (NI-DAQmx)

  • Ngõ vào tín hiệu tương tự:
    • Kích thước ngõ vào FIFO:
 253 mẫu / khay mô-đun
    • Tốc độ lấy mẫu tối đa:
 Phụ thuộc vào mô-đun dòng C kết nối
    • Số kênh hỗ trợ:
 Phụ thuộc vào mô-đun dòng C kết nối
  • Ngõ ra tín hiệu tương tự:
    • Tốc độ cập nhất tối đa:
 1.6 MS/s

Bộ đếm / định thời đa năng

  • Số lượng
 4
  • Độ phân giải:
 32 bit
  • Xung Clock cơ sở nội:
 80 MHz, 20 MHz, 13.1072 MHz, 12.8 MHz, 10 MHz, 100 kHz
  • Tần số xung Clock cơ sở ngoài:
 0 đến 20 Mhz
  • Tần số ngõ ra:
 0 đến 20 MHz

Bộ phát tần số

  • Số lượng kênh
 1
  • Xung Clock cơ sở:
 20 MHz, 10 MHz, 100 kHz
  • Số chia:
 1 đến 16 (số nguyên)

Yêu cầu về nguồn điện NI cRIO-9055

  • Khoảng điện áp ngõ vào (đo tại điểm đấu nối nguồn của cRIO-9055)
 9 V đến 30 V
  • Công suất tiêu thụ tối đa:
 30 W

Kích thước vật lý NI cRIO-9055

  • Kích thước:
 221.4 mm × 82.5 mm × 189.6 mm (8.72 in. × 3.25 in. × 3.53 in.)
