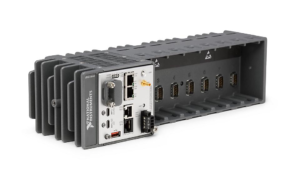

NI cRIO-9045


CRIO-9045 là bộ điều khiển nhúng có thể tùy chỉnh, hiệu năng cao, hiệu suất cao, cung cấp xử lý lõi kép Intel Atom, hỗ trợ NI-DAQmx và khe cắm thẻ SD để ghi nhật ký dữ liệu, giám sát nhúng và điều khiển. Nó bao gồm một chip FPGA Kintex-7 70T với hỗ trợ các mô-đun LabVIEW FPGA để điều khiển và xử lý nâng cao. Bộ điều khiển cung cấp chính xác, đồng bộ hóa thời gian và truyền thông xác định bằng cách sử dụng Time Sensitive Networking (TSN), lý tưởng cho các phép đo phân tán cao. Bộ điều khiển này cung cấp một số cổng kết nối, bao gồm các cổng Gigabit Ethernet, USB 3.1, USB 2.0, RS232 và RS485. Bạn có thể sử dụng các cổng USB 3.1 để thêm chương trình và giao diện máy cục bộ, triển khai và gỡ lỗi phần mềm, giúp đơn giản hóa việc phát triển ứng dụng.

Đặc điểm

  • Số lượng khay mô-đun dòng C: 8 khay mô-đun

Bộ xử lý

  • CPU: Intel Atom E3930 lõi kép
  • Tần số CPU: 1.3 GHz (cơ sở).
  • Bộ đệm On-die L2:  2 MB

Hệ điều hành

  • NI Linux Real-Time (64-bit)

Phần mềm

  • Hỗ trợ các mô-đun dòng C ở chế độ lập trình: Real-Time (NI-DAQmx), Real-Time Scan (các biến I/O), LabVIEW FPGA
  • Phần mềm ứng dụng
    • LabVIEW
      • LabVIEW 2017 hoặc mới hơn
      • Mô-đun LabVIEW Real-Time 2017 hoặc mới hơn
      • Mô-đun LabVIEW FPGA 2017 hoặc mới hơn
    • Công cụ phát triển C/C++ cho NI Linux Real-Time: Eclipse phiên bản 2014 hoặc mới hơn
  • Driver phần mềm
    • NI CompactRIO Device Driver December 2017 hoặc mới hơn

Cổng mạng / Ethernet

  • Số lượng cổng: 2
  • Tương thích: IEEE 802.3
  • Tốc độ giao tiếp: 10 Mbps, 100 Mbps, 1000 Mbps auto-negotiate
  • Chiều dài dây cáp tối đa: 100 m

Cổng serial RS-232

  • Tốc độ truyền tối đa: 115,200 bps

Cổng serial RS-485

  • Tốc độ truyền tối đa: 230,400 bps

USB port

  • Số cổng: 3
  • Cổng 1:
    • Loại: USB Type-A, host port
    • Chuẩn giao tiếp USB: USB 2.0, Hi-Speed
    • Tốc độ truyền dữ liệu tối đa: 480 Mb/s
  • Cổng 2:
    • Loại: USB Type-C, host port
    • Chuẩn giao tiếp USB: USB 3.1 Gen 1, Super-Speed
    • Tốc độ truyền dữ liệu tối đa: 5 Gb/s
    • Chế độ thay thế: Cổng hiển thị (Display Port)
  • Cổng 3:
    • Loại: USB Type-C, cổng vai trò kép (thiết bị hoặc host)
    • Chuẩn giao tiếp USB: USB 3.1 Gen 1, Super-Speed
    • Tốc độ truyền dữ liệu tối đa: 5 Gb/s

Cổng hiển thị qua USB Type-C

  • Độ phân giải tối đa: 3840 × 2160 tại 60 Hz

Khay thẻ SD

  • Hỗ trợ thẻ SD: chuẩn SD và SDHC

Bộ nhớ

  • SSD: 4 GB
  • Loại SSD: Planar SLC NAND
  • DRAM: 2 GB, DDR3L

FPGA

  • Loại FPGA: Xilinx Kintex-7 7K70T

Chế độ Real-Time (NI-DAQmx)

  • Ngõ vào tín hiệu tương tự:
    • Tốc độ lấy mẫu tối đa: Phụ thuộc vào mô-đun dòng C kết nối
    • Số kênh hỗ trợ: Phụ thuộc vào mô-đun dòng C kết nối
  • Ngõ ra tín hiệu tương tự:
    • Số kênh hỗ trợ: 16 kênh (onboard)
  • Bộ đếm / Bộ đếm thời gian đa năng
    • Số lượng bộ đếm/ bộ đếm thời gian: 4
    • Độ phân giải: 32 bit
    • Đồng hồ cơ sở nội tại: 80 MHz, 20 MHz, 13.1072 MHz, 12.8 MHz, 10 MHz, 100 kHz
    • Tần số đồng hồ cơ sở ngoài: từ 0 MHz đến 20 MHz
    • Tần số ngõ ra: từ 0 MHz đến 20 MHz
  • Máy phát tần số
    • Số kênh: 1
    • Đồng hồ cơ sở: 20 MHz, 10 MHz, 100 kHz
    • Số chia: 1 to 16 (integer)
  • Mô-đun PFI
      • Chức năng: Đầu vào kỹ thuật số tĩnh, đầu ra kỹ thuật số tĩnh, đầu vào bộ đếm thời gian và đầu ra bộ đếm thời gian
      • Tần số ngõ vào bộ đếm thời gian: từ 0 MHz đến 20 MHz
      • Tần số ngõ ra bộ đếm thời gian: 0 MHz to 20 MHz
  • Kích hoạt kỹ thuật số
    • Nguồn: Từ bất kỳ bộ điều khiển PFI hoặc mô-đun chân PFI
  • Time-Based Triggers và Timestamps
    • Số lượng Time-Based Trigger : 5
    • Số lượng Timestamp: 6

Yêu cầu về nguồn điện

  • Khoảng điện áp (đo tại điểm đấu nối nguồn của cRIO-9045)
    • V1 : 9 V đến 30 V
    • V2 : 9 V đến 30 V
  • Công suất tiêu thụ tối đa: 60 W

Kích thước

  • Kích thước: 328.8 mm x 88.1 mm x 121.2 mm
