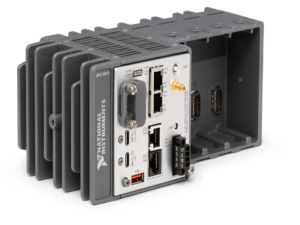

NI cRIO-9043


NI cRIO-9043 là một bộ điều khiển nhúng sở hữu thiết kế chắc chắn, hiệu suất cao, có thể tùy chỉnh, cung cấp bộ xử lý lõi kép Intel Atom, hỗ trợ NI-DAQmx và một khe cắm thẻ SD để ghi dữ liệu, giám sát nhúng và điều khiển. NI cRIO-9043 bao gồm Kintex-7 160T FPGA với hỗ trợ Mô-đun LabVIEW FPGA để điều khiển nâng cao và xử lý đồng bộ.

Bộ điều khiển cung cấp môi trường giao tiếp xác định, thời gian chính xác và đồng bộ thông qua Mạng TSN, lý tưởng cho các phép đo có độ phân tán cao. NI cRIO-9043 cung cấp một số cổng kết nối, bao gồm cổng Gigabit Ethernet, USB 3.1, USB 2.0, RS232 và RS485.

Người dùng có thể sử dụng cổng USB 3.1 để thêm giao diện máy tính cục bộ và lập trình, triển khai và gỡ lỗi phần mềm, giúp đơn giản hóa việc phát triển các ứng dụng.

Tổng quan NI cRIO-9043

  • Số lượng khay mô-đun dòng C:
4 khay mô-đun

Bộ xử lý

  • CPU:
Intel Atom E3930 2 lõi
  • Tần số CPU:
  • 1.3 GHz (base)
  • 1.8 GHz (burst)
  • Bộ đệm On-die L2:
2 MB

Phần mềm

  • Hệ điều hành:
NI Linux Real-Time (64-bit)
  • Phần mềm ứng dụng yêu cầu:
    • LabVIEW:
  • LabVIEW 2017 hoặc mới hơn
  • Mô-đun LabVIEW Real-Time 2017 hoặc mới hơn
  • Mô-đun LabVIEW FPGA 2017 hoặc mới hơn
    • Công cụ phát triển C/C++ cho NI Linux Real-Time:
Eclipse phiên bản 2014 hoặc mới hơn
  • Driver phần mềm yêu cầu:
NI CompactRIO Device Driver 12/2017 hoặc mới hơn

Cổng mạng / Ethernet

  • Số lượng cổng:
2
  • Giao tiếp mạng:
10Base-T, 100Base-TX, và 1000Base-T Ethernet
  • Tương thích:
IEEE 802.3
  • Tốc độ giao tiếp:
10 Mbps, 100 Mbps, 1000 Mbps tự động điều chỉnh
  • Chiều dài dây cáp tối đa:
100 m/đoạn

Cổng Serial

  • RS-232:
Tốc độ truyền tối đa: 115.200 bps
  • RS-485:
Tốc độ truyền tối đa: 230.400 bps

Cổng USB

  • Port 1:
    • Kiểu:
USB Type-A, cổng host
    • Giao tiếp USB:
USB 2.0, Hi-Speed
    • Tốc độ dữ liệu tối đa:
480 Mb/s
  • Port 2:
    • Kiểu:
USB Type-C, cổng host
    • Giao tiếp USB:
USB 3.1 Gen1, SuperSpeed
    • Tốc độ dữ liệu tối đa:
5 Gb/s
  • Port 3:
    • Kiểu:
USB Type-C, cổng có vai trò kép
    • Giao tiếp USB:
USB 3.1 Gen1, SuperSpeed
    • Tốc độ dữ liệu tối đa:
5 Gb/s

DisplayPort thông qua USB Type-C

  • Độ phân giải tối đa:
3840 × 2160 tại 60 Hz

Bộ nhớ NI cRIO-9043

  • Thẻ nhớ hỗ trợ:
Theo chuẩn SD và SDHC
  • Dung lượng SSD:
8 GB
  • Loại SSD:
Planar SLC NAND
  • DRAM:
  • Loại: DDR3L
  • Dung lượng 2 GB

FPGA

  • Loại:
 Xilinx Kintex-7 7K160T

Chế độ Real-Time (NI-DAQmx)

  • Ngõ vào tín hiệu tương tự:
    • Tốc độ lấy mẫu tối đa:
Phụ thuộc vào mô-đun dòng C kết nối
    • Số kênh hỗ trợ:
Phụ thuộc vào mô-đun dòng C kết nối
  • Ngõ ra tín hiệu tương tự
    • Số kênh hỗ trợ:
16 kênh (onboard)
  • Bộ đếm / Bộ đếm thời gian đa năng
    • Số lượng bộ đếm/ bộ đếm thời gian:
4
    • Độ phân giải:
32 bit
    • Đồng hồ cơ sở nội tại:
80 MHz, 20 MHz, 13.1072 MHz, 12.8 MHz, 10 MHz, 100 kHz
    • Tần số đồng hồ cơ sở ngoài:
từ 0 MHz đến 20 MHz
    • Tần số ngõ ra:
từ 0 MHz đến 20 MHz
  • Máy phát tần số
    • Số kênh:
1
    • Đồng hồ cơ sở:
20 MHz, 10 MHz, 100 kHz
    • Số chia:
1 đến 16 (số nguyên)
  • Mô-đun PFI
    • Chức năng:
Đầu vào kỹ thuật số tĩnh, đầu ra kỹ thuật số tĩnh, đầu vào bộ đếm thời gian và đầu ra bộ đếm thời gian
    • Tần số ngõ vào bộ đếm thời gian:
0 MHz đến 20 MHz
    • Tần số ngõ ra bộ đếm thời gian:
0 MHz đến 20 MHz
  • Kích hoạt kỹ thuật số
    • Nguồn:
Từ bất kỳ bộ điều khiển PFI hoặc mô-đun chân PFI
  • Time-Based Triggers và Timestamps
    • Số lượng Time-Based Trigger:
5
    • Số lượng Timestamp:
6

Yêu cầu về nguồn điện NI cRIO-9043

  • Khoảng điện áp (đo tại điểm đấu nối nguồn của cRIO-9043)
    • V1 :
  • 9 V đến 30 V
    • V2 :
  • 9 V đến 30 V
  • Công suất tiêu thụ tối đa:
60 W

Kích thước vật lý NI cRIO-9043

  • Kích thước:
219.5 mm × 88.1 mm × 121.2 mm (8.64 in. × 3.47 in. × 4.77 in.)
