NI cRIO-9039

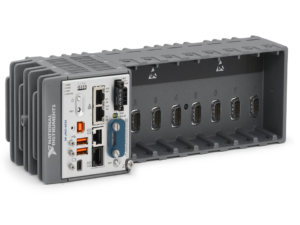

NI cRIO-9039 là một bộ điều khiển nhúng sở hữu thiết kế chắc chắn, không quạt, có thể sử dụng cho các ứng dụng điều khiển và giám sát nâng cao. Bộ điều khiển sở hữu FPGA, bộ xử lý thời gian thực chạy trên NI Linux Real-Time OS và giao diện người dùng nhúng. Người dùng cũng có thể sử dụng Mini DisplayPort để thêm giao diện cục bộ (HMI) để phát triển ứng dụng.

Ngoài ra, NI cRIO-9039 có khe cắm SDHC và nhiều cổng kết nối, bao gồm hai cổng tri-speed RJ-45 Gigabit Ethernet, hai cổng USB host, một cổng USB dành cho thiết bị và hai cổng kết nối RS-232.

Tổng quan NI cRIO-9039

Số lượng khay mô-đun dòng C:

8 khay mô-đun

Bộ xử lý

CPU:	Intel Atom E3825 4 lõi
Tần số CPU:	1.91 GHz
Bộ đệm On-die L2:	2 MB

Phần mềm

Hệ điều hành:	NI Linux Real-Time (64-bit)
Phần mềm ứng dụng yêu cầu:
LabVIEW:	LabVIEW 2016 hoặc mới hơn Mô-đun LabVIEW Real-Time 2016 hoặc mới hơn Mô-đun LabVIEW FPGA 2016 hoặc mới hơn
Công cụ phát triển C/C++ cho NI Linux Real-Time:	Eclipse phiên bản 2016 hoặc mới hơn
Driver phần mềm yêu cầu:	NI CompactRIO Device Driver 8/2016 hoặc mới hơn

Cổng mạng / Ethernet

Số lượng cổng:	2
Giao tiếp mạng:	10Base-T, 100Base-TX, và 1000Base-T Ethernet
Tương thích:	IEEE 802.3
Tốc độ giao tiếp:	10 Mbps, 100 Mbps, 1000 Mbps tự động điều chỉnh
Chiều dài dây cáp tối đa:	100 m/đoạn

Cổng Serial

RS-232:	Tốc độ truyền tối đa: 115.200 bps
RS-485:	Tốc độ truyền tối đa: 115.200 bps

Cổng USB

Số lượng cổng:
Cổng thiết bị:	1 đầu nối tiêu chuẩn B
Cổng Host:	2 đầu nối tiêu chuẩn A
Chuẩn giao tiếp USB:	USB 2.0, Hi-Speed
Tốc độ truyền dữ liệu tối đa:	480 Mb/s / 1 cổng

Mini DisplayPort thông qua USB Type-C

Độ phân giải tối đa:

2560 × 1600 tại 60 Hz

FPGA

Loại:

Xilinx Kintex-7 7K325T

Yêu cầu về nguồn điện NI cRIO-9039

Khoảng điện áp (đo tại điểm đấu nối nguồn của cRIO-9039)
V1 :	9 V đến 30 V
V2 :	9 V đến 30 V
Công suất tiêu thụ tối đa:	46 W

Kích thước vật lý NI cRIO-9039

Kích thước:

328.8 mm × 88.1 mm × 121.2 mm (12.94 in. × 3.47 in. × 4.77 in.)
