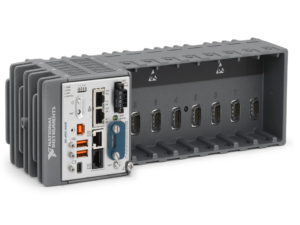

NI cRIO-9038


NI cRIO-9038 là một bộ điều khiển nhúng sở hữu thiết kế chắc chắn, không quạt, có thể sử dụng cho các ứng dụng điều khiển và giám sát nâng cao. Bộ điều khiển sở hữu FPGA, bộ xử lý thời gian thực chạy trên NI Linux Real-Time OS và giao diện người dùng nhúng. Người dùng cũng có thể sử dụng Mini DisplayPort để thêm giao diện cục bộ (HMI) để phát triển ứng dụng.

Ngoài ra, NI cRIO-9038 có khe cắm SDHC và nhiều cổng kết nối, bao gồm hai cổng tri-speed RJ-45 Gigabit Ethernet, hai cổng USB host, một cổng USB dành cho thiết bị và hai cổng kết nối RS-232. NI cRIO-9038 hỗ trợ dải nhiệt độ mở rộng.

Tổng quan NI cRIO-9038

  • Số lượng khay mô-đun dòng C:
8 khay mô-đun

Bộ xử lý

  • CPU:
Intel Atom E3825 2 lõi
  • Tần số CPU:
1.33 GHz
  • Bộ đệm On-die L2:
1 MB

Phần mềm

  • Hệ điều hành:
NI Linux Real-Time (64-bit)
  • Phần mềm ứng dụng yêu cầu:
    • LabVIEW:
  • LabVIEW 2014 hoặc mới hơn
  • Mô-đun LabVIEW Real-Time 2014 hoặc mới hơn
  • Mô-đun LabVIEW FPGA 2014 hoặc mới hơn
    • Công cụ phát triển C/C++ cho NI Linux Real-Time:
Eclipse phiên bản 2014 hoặc mới hơn
  • Driver phần mềm yêu cầu:
NI CompactRIO Device Driver 8/2014 hoặc mới hơn

Cổng mạng / Ethernet

  • Số lượng cổng:
2
  • Giao tiếp mạng:
10Base-T, 100Base-TX, và 1000Base-T Ethernet
  • Tương thích:
IEEE 802.3
  • Tốc độ giao tiếp:
10 Mbps, 100 Mbps, 1000 Mbps tự động điều chỉnh
  • Chiều dài dây cáp tối đa:
100 m/đoạn

Cổng Serial

  • RS-232:
Tốc độ truyền tối đa: 115.200 bps
  • RS-485:
Tốc độ truyền tối đa: 115.200 bps

Cổng USB

  • Số lượng cổng:
    • Cổng thiết bị:
1 đầu nối tiêu chuẩn B
    • Cổng Host:
2 đầu nối tiêu chuẩn A
  • Chuẩn giao tiếp USB:
USB 2.0, Hi-Speed
  • Tốc độ truyền dữ liệu tối đa:
480 Mb/s / 1 cổng

Mini DisplayPort thông qua USB Type-C

  • Độ phân giải tối đa:
2560 × 1600 tại 60 Hz

FPGA

  • Loại:
 Xilinx Kintex-7 7K160T

Yêu cầu về nguồn điện NI cRIO-9038

  • Khoảng điện áp (đo tại điểm đấu nối nguồn của cRIO-9038)
    • V1 :
  • 9 V đến 30 V
    • V2 :
  • 9 V đến 30 V
  • Công suất tiêu thụ tối đa:
46 W

Kích thước vật lý NI cRIO-9038

  • Kích thước:
328.8 mm × 88.1 mm × 109.2 mm (12.94 in. × 3.47 in. × 4.30 in.)
