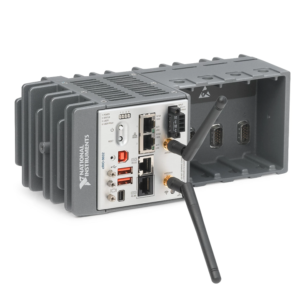

NI cRIO-9032 là một bộ điều khiển nhúng chắc chắn, không quạt, có thể sử dụng cho các ứng dụng điều khiển và giám sát nâng cao. Bộ điều khiển sở hữu FPGA, bộ xử lý thời gian thực chạy trên NI Linux Real-Time OS và giao diện người dùng nhúng. Người dùng cũng có thể sử dụng Mini DisplayPort để thêm giao diện cục bộ (HMI) để phát triển ứng dụng.
Ngoài ra, NI cRIO-9032 cũng có kết nối WiFi băng tần kép, 802.11 a / b / g / n để giúp người dùng kết nối với HMI, cloud và các thiết bị khác. Ngoài ra, NI cRIO-9032 có khe cắm SDHC và nhiều cổng kết nối, bao gồm hai tri-speed RJ-45 Gigabit Ethernet, hai cổng USB host, một cổng USB dành cho thiết bị và hai cổng kết nối RS-232.
Tổng quan NI cRIO-9032
Số lượng khay mô-đun dòng C:
4 khay mô-đun
Bộ xử lý
CPU:
Intel Atom E3825 2 lõi
Tần số CPU:
1.33 GHz
Bộ đệm On-die L2:
1 MB
Phần mềm
Hệ điều hành:
NI Linux Real-Time (64-bit)
Phần mềm ứng dụng yêu cầu:
LabVIEW:
LabVIEW 2015 SP1 hoặc mới hơn
Mô-đun LabVIEW Real-Time 2015 SP1 hoặc mới hơn
Mô-đun LabVIEW FPGA 2015 SP1 hoặc mới hơn
Công cụ phát triển C/C++ cho NI Linux Real-Time:
Eclipse phiên bản 2014 hoặc mới hơn
Driver phần mềm yêu cầu:
NI CompactRIO Device Driver 8/2016 hoặc mới hơn
Cổng mạng / Ethernet
Số lượng cổng:
2
Giao tiếp mạng:
10Base-T, 100Base-TX, và 1000Base-T Ethernet
Tương thích:
IEEE 802.3
Tốc độ giao tiếp:
10 Mbps, 100 Mbps, 1000 Mbps tự động điều chỉnh
Chiều dài dây cáp tối đa:
100 m/đoạn
Wireless
Chế độ radio:
IEEE 802.11 a/b/g/n
Chế độ Wireless:
Off (default), client, access point (AP)
Băng tần:
2.4 GHz/5 GHz
Chiều dài kênh:
2.4 GHz:
20 MHz
5 GHz:
20 MHz/40 MHz
Tần số các kênh:
2.4 GHz:
Kênh 1-13
5 GHz:
Kênh 36-165
An-ten:
Số lượng:
2
Loại:
Lưỡng cực đa hướng RP-SMA male băng tần kép
Độ khuếch đại:
Dải 2.4 GHz: tối đa 3.0 dBi
Dải 5 GHz: tối đa 4.0 dBi
Cổng Serial
RS-232:
Tốc độ truyền tối đa: 115.200 bps
RS-485:
Tốc độ truyền tối đa: 115.200 bps
Cổng USB
Số lượng cổng:
Cổng thiết bị:
1 đầu nối tiêu chuẩn B
Cổng Host:
2 đầu nối tiêu chuẩn A
Chuẩn giao tiếp USB:
USB 2.0, Hi-Speed
Tốc độ truyền dữ liệu tối đa:
480 Mb/s / 1 cổng
Mini DisplayPort thông qua USB Type-C
Độ phân giải tối đa:
2560 × 1600 tại 60 Hz
FPGA
Loại:
Xilinx Kintex-7 7K160T
Yêu cầu về nguồn điện NI cRIO-9032
Khoảng điện áp (đo tại điểm đấu nối nguồn của cRIO-9032)
V1 :
9 V đến 30 V
V2 :
9 V đến 30 V
Công suất tiêu thụ tối đa:
40 W
Kích thước vật lý NI cRIO-9032
Kích thước:
219.5 mm × 88.1 mm × 118.6 mm (8.64 in. × 3.47 in. × 4.67 in.)
