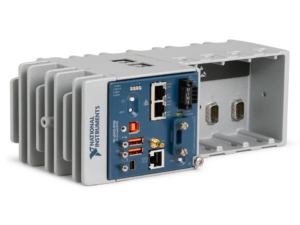

NI cDAQ-9136

NI cDAQ-9136 kiểm soát thời gian, sự đồng bộ hóa và truyền dữ liệu giữa các mô-đun I/O dòng C và một máy tính tích hợp. NI cDAQ-9136 bao gồm bộ xử lý lõi tứ Intel Atom và bộ nhớ 32 GB để ghi dữ liệu và giám sát nhúng. Người dùng có thể lựa chọn chạy trên Windows hoặc NI Linux® Real Time.

Thiết bị cung cấp một loạt các tùy chọn mở rộng và kết nối tiêu chuẩn, bao gồm bộ nhớ SD, USB, Ethernet, kết nối RS232 và ngõ vào kích hoạt, và một cổng NI‑XNET tích hợp. Người dùng có thể kết hợp NI cDAQ‑9136 với số lượng tối đa 4 mô-đun I/O dòng C cho cổng I/O tương tự tùy chỉnh, I/O kỹ thuật số, bộ đếm / bộ đếm thời gian và hệ thống đo lường mạng CAN và hệ thống ghi dữ liệu.

Đặc điểm NI cDAQ-9136

Kiểu kết nối:

Bắt vít

Ngõ vào tương tự

Kích thước FIFO:	127 mẫu / khe cắm
Tốc độ lấy mẫu tối đa:	Phụ thuộc vào mô-đun dòng C kết nối
Số kênh hỗ trợ:	Phụ thuộc vào mô-đun dòng C kết nối

Ngõ ra Bộ đếm/bộ đếm thời gian

Số lượng:	4
Độ phân giải:	32 bit
Xung Clock cơ sở nội:	80 MHz, 20 MHz, 100 kHz
Tần số tín hiệu xuất ra	0 đến 20 MHz

Giao tiếp

Cổng Network/Ethernet:
Số lượng:	2
Giao diện mạng:	10Base-T, 100Base-TX, 1000Base-T Ethernet
Tương thích:	IEEE 802.3
Cổng RS-232 Serial:
Tốc độ truyền tối đa:	115,200 bps
USB:
Số lượng:	Cổng thiết bị: 1 đầu nối tiêu chuẩn B Cổng máy chủ: 2 đầu nối tiêu chuẩn A
Giao tiếp USB:	USB 2.0, Hi-Speed

Yêu cầu về nguồn điện NI cDAQ-9136

Phạm vi điện áp vào:	9 đến 30 V (đo ở đầu nối nguồn NI cDAQ-9132)
Điện năng tiêu thụ tối đa:	40 W
Điện năng tiêu thụ ở trạng thái chờ:	3,4 W tại mức 24 VDC

Kích thước NI cDAQ-9136

Kích thước: 219.5 mm × 88.1 mm × 118.6 mm (8.64 in. × 3.47 in. × 4.67 in.)
