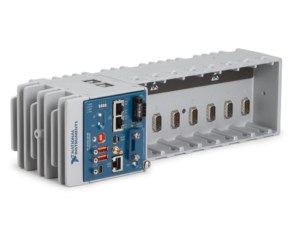

NI cDAQ-9135 kiểm soát thời gian, sự đồng bộ hóa và truyền dữ liệu giữa các mô-đun I/O dòng C và một máy tính tích hợp. NI cDAQ-9135 bao gồm bộ xử lý lõi kép Intel Atom và bộ nhớ 32 GB để ghi dữ liệu và giám sát nhúng trong môi trường khắc nghiệt. Người dùng có thể lựa chọn chạy trên Windows hoặc NI Linux® Real Time.
Thiết bị cung cấp một loạt các tùy chọn mở rộng và kết nối tiêu chuẩn, bao gồm bộ nhớ SD, USB, Ethernet, kết nối RS232 và ngõ vào kích hoạt, và một cổng NI‑XNET tích hợp. Người dùng có thể kết hợp NI cDAQ-9135 với số lượng tối đa 8 mô-đun I/O dòng C cho cổng I/O tương tự tùy chỉnh, I/O kỹ thuật số, bộ đếm / bộ đếm thời gian và hệ thống đo lường mạng CAN và hệ thống ghi dữ liệu.
Đặc điểm NI cDAQ-9135
Kiểu kết nối:
Bắt vít
Ngõ vào tương tự
Kích thước FIFO:
127 mẫu / khe cắm
Tốc độ lấy mẫu tối đa:
Phụ thuộc vào mô-đun dòng C kết nối
Số kênh hỗ trợ:
Phụ thuộc vào mô-đun dòng C kết nối
Bộ đếm/bộ đếm thời gian
Số lượng:
4
Độ phân giải:
32 bit
Xung Clock cơ sở nội:
80 MHz, 20 MHz, 100 kHz
Tần số tín hiệu xuất ra
0 đến 20 MHz
Giao tiếp
Cổng Network/Ethernet:
Số lượng:
2
Giao diện mạng:
10Base-T, 100Base-TX, 1000Base-T Ethernet
Tương thích:
IEEE 802.3
Cổng RS-232 Serial:
Tốc độ truyền tối đa:
115,200 bps
USB:
Số lượng:
Cổng thiết bị: 1 đầu nối tiêu chuẩn B
Cổng máy chủ: 2 đầu nối tiêu chuẩn A
Giao tiếp USB:
USB 2.0, Hi-Speed
Yêu cầu về nguồn điện NI cDAQ-9135
Phạm vi điện áp vào:
9 đến 30 V (đo ở đầu nối nguồn NI cDAQ-9132)
Điện năng tiêu thụ tối đa:
40 W
Điện năng tiêu thụ ở trạng thái chờ:
3,4 W tại mức 24 VDC
Kích thước NI cDAQ-9135
Kích thước: 328.8 mm × 88.1 mm × 118.6 mm (12.95 in. × 3.47 in. × 4.67 in.)
