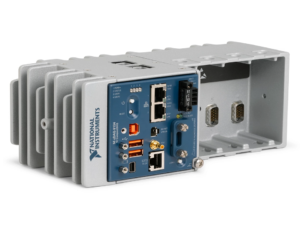

NI cDAQ-9134


NI cDAQ-9134 kiểm soát thời gian, sự đồng bộ hóa và truyền dữ liệu giữa các mô-đun I/O dòng C và một máy tính tích hợp. NI cDAQ-9134 bao gồm bộ xử lý lõi kép Intel Atom và bộ nhớ 32 GB để ghi dữ liệu và giám sát nhúng trong môi trường khắc nghiệt. Người dùng có thể lựa chọn chạy trên Windows hoặc NI Linux® Real Time.

Thiết bị cung cấp một loạt các tùy chọn mở rộng và kết nối tiêu chuẩn, bao gồm bộ nhớ SD, USB, Ethernet, kết nối RS232 và ngõ vào kích hoạt, và một cổng NI‑XNET tích hợp. Người dùng có thể kết hợp NI cDAQ-9134 với số lượng tối đa 4 mô-đun I/O dòng C cho cổng I/O tương tự tùy chỉnh, I/O kỹ thuật số, bộ đếm / bộ đếm thời gian và hệ thống đo lường mạng CAN và hệ thống ghi dữ liệu.

Đặc điểm NI cDAQ-9134

  • Kiểu kết nối:
Bắt vít

Ngõ vào tương tự

  • Kích thước FIFO:
127 mẫu / khe cắm
  • Tốc độ lấy mẫu tối đa:
Phụ thuộc vào mô-đun dòng C kết nối
  • Số kênh hỗ trợ:
Phụ thuộc vào mô-đun dòng C kết nối

Ngõ ra tương tự

  • Số kênh hỗ trợ:
    • Thời gian phần cứng:
  • Onboard regeneration: 16
  • Tốc độ cập nhật:
    • Onboard regeneration:
1.6 MS/s onboard regeneration (tổng hợp các kênh)
    • Non-regeneration:
Phụ thuộc vào mô-đun dòng C kết nối
  • Kích thước ngõ ra FIFO:
    • Onboard regeneration:
8.191 mẫu được chia sẻ giữa các kênh được sử dụng
    • Non-regeneration:
Phụ thuộc vào mô-đun dòng C kết nối

Bộ đếm/bộ đếm thời gian

  • Số lượng:
4
  • Độ phân giải:
32 bit
  • Xung Clock cơ sở nội:
80 MHz, 20 MHz, 100 kHz
  • Tần số tín hiệu xuất ra
0 đến 20 MHz

Máy phát tần số

  • Số kênh:
1
  • Xung Clock cơ sở:
20 MHz, 10 MHz, 100 kHz
  • Bộ chia:
Từ 1 đến 16 (số nguyên)

Giao tiếp

  • Cổng Network/Ethernet:
    • Số lượng:
2
    • Giao diện mạng:
10Base-T, 100Base-TX, 1000Base-T Ethernet
    • Tương thích:
IEEE 802.3
  • Cổng RS-232 Serial:
    • Tốc độ truyền tối đa:
115,200 bps
  • USB:
    • Số lượng:
  • Cổng thiết bị: 1 đầu nối tiêu chuẩn B
  • Cổng máy chủ: 2 đầu nối tiêu chuẩn A
    • Giao tiếp USB:
USB 2.0, Hi-Speed

Yêu cầu về nguồn điện NI cDAQ-9134

  • Phạm vi điện áp vào:
9 đến 30 V (đo ở đầu nối nguồn NI cDAQ-9132)
  • Điện năng tiêu thụ tối đa:
40 W
  • Điện năng tiêu thụ ở trạng thái chờ:
3,4 W tại mức 24 VDC

Kích thước NI cDAQ-9134

  • Kích thước: 219.5 mm × 88.1 mm × 118.6 mm (8.64 in. × 3.47 in. × 4.67 in.)
